特种变压器

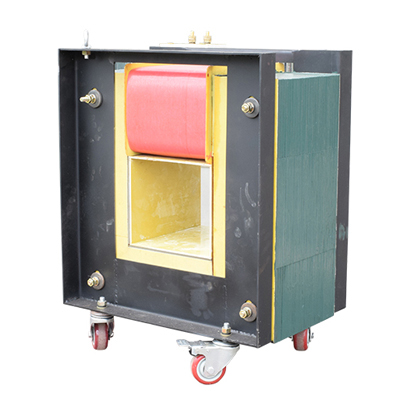

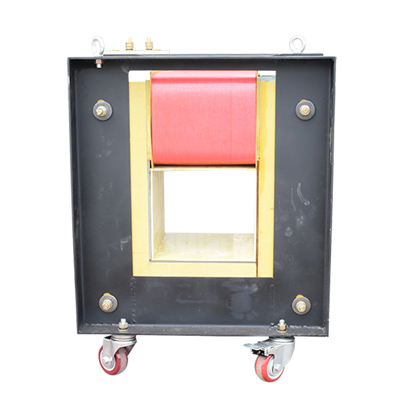

产品名称:穿心变压器
服务热线:0577-61589696 13736763435

一、工作原理

穿心试验变压器的工作原理主要基于法拉第电磁感应定律。当交流电流通过穿心变压器一端的初级线圈(也称为一次侧绕组)时,它会在磁性芯心中产生一个变化的磁场。这个磁场会穿过芯心,并作用于另一端的次级线圈(也称为二次侧绕组),从而在次级线圈中感应出电动势。感应电动势的大小取决于两个线圈之间的匝数比,通过调整匝数比,穿心变压器可以实现电压的升高或降低。

二、应用场景

穿心式试验变压器在电缆试验中有着广泛的应用。它通常作为变压器的输入端,用于给电缆的导体加热。电缆导体形成闭合回路,相当于变压器的次级线圈。在穿心变压器工作时,导体内会产生大电流,从而加热电缆。这种加热方式可以用于电缆的升流试验、载流量试验、温升试验等,以评估电缆的载流能力和热稳定性。此外,穿心式试验变压器还可用于母排载流量温升试验及各种金属的导电、导流试验。可与控制参数操作台、调压器等配套使用,也可多台依次穿过并联使之电压依次加倍升高到所需要的电压,具有灵活性、适用性广等优点。被各大企业所采取配套使用。

三、特点与优势

1. 高效能:穿心变压器通过电磁感应原理实现电压的变换,转换效率高,能够满足电缆试验等场合对高效能的需求。

2. 灵活性:穿心式试验变压器可以根据需要设计不同的匝数比,以满足不同的电压变换需求。同时,它还可以单台使用或多台组合并联使用,以适应不同的试验场景。

3. 安全性:在电缆试验中,穿心变压器能够提供稳定的电流输出,确保试验的安全进行。此外,其结构设计合理,操作简便,也进一步提高了使用的安全性。

4. 适用性广:穿心式试验变压器不仅适用于电缆试验,还可用于其他需要大电流加热或导电、导流试验的场合,具有广泛的适用性。

参数
输入电压:220/380/660(或按要求设计)
输出电压:(根据试验品所需电压任意设计)
容量有50-75-100-125-150-200-250-315-400-500-630KVA
穿心尺寸可以根据要求尺寸来设计。
