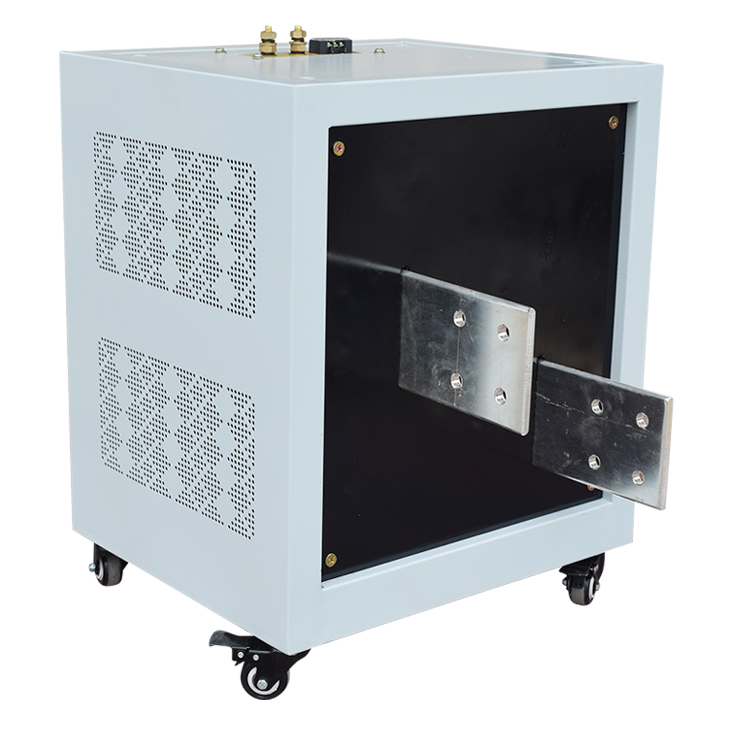

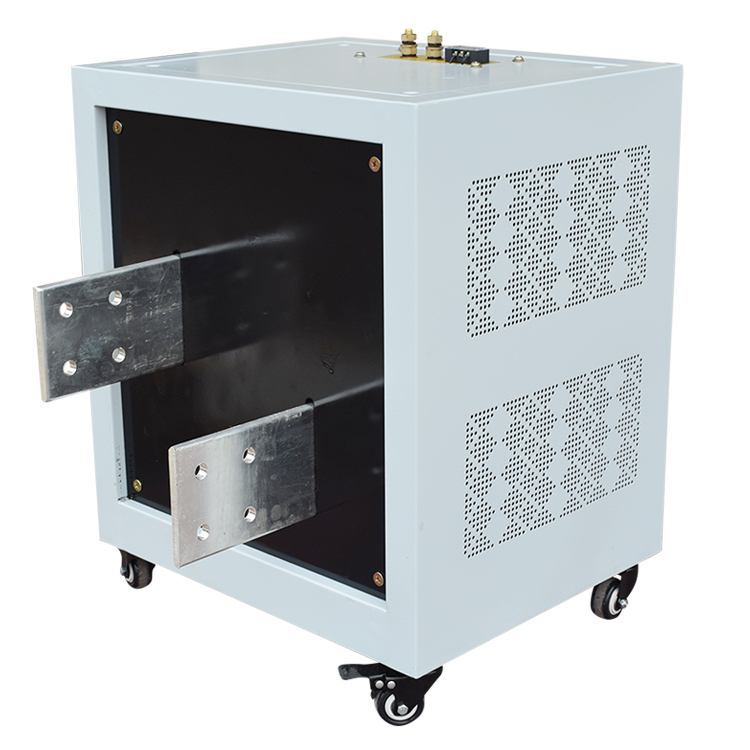

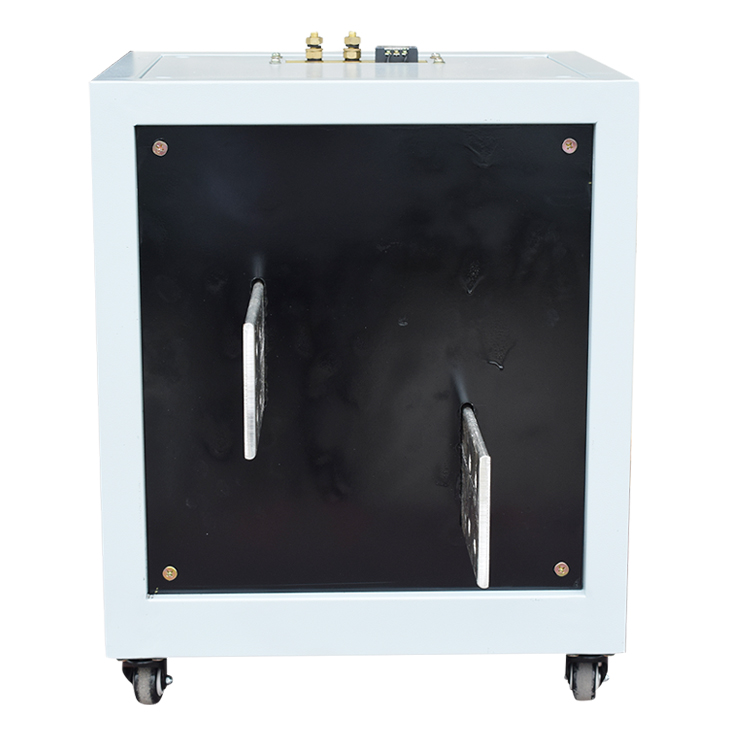

产品名称：大电流升流发生器
服务热线：0577-61589696 13736763435

工作原理


  • 电磁感应原理：大电流发生器主要基于电磁感应原理工作。它通常由铁芯和绕组组成，类似于变压器。初级绕组接入较低电压的交流电源，在铁芯中产生交变磁场，根据电磁感应定律，在次级绕组中会感应出电动势。由于次级绕组的匝数较少且导线截面积较大，从而可以输出大电流。
  • 调节原理：通过改变初级绕组与次级绕组的匝数比、铁芯的磁导率或改变接入电路的绕组匝数等方式，来调节输出电流的大小，以满足不同测试或应用对大电流的需求。

结构组成


  • 升流器：是大电流发生器的核心部分，主要由铁芯和绕组构成，负责将输入的低电压转换为大电流输出。
  • 调压器：用于调节输入到升流器的电压，从而间接控制输出大电流的大小。一般采用自耦调压器或移圈调压器等，可实现平滑调压。
  • 控制台：用于控制和监测大电流发生器的运行状态，通常配备有电压表、电流表、调压器旋钮、启动 / 停止按钮等，方便操作人员进行操作和观察。
  • 电流互感器：用于测量输出的大电流，将大电流按一定比例转换为小电流，以便电流表进行测量和显示，同时也为过流保护等提供信号。

性能特点


  • 输出电流大：能够输出几百安培甚至数万安培的大电流，满足各种需要大电流的测试和应用场景。
  • 精度较高：配备高精度的电流测量和控制系统，可精确调节和控制输出电流的大小，一般电流测量精度可达 0.5% 至 1%。
  • 稳定性好：采用优质的铁芯材料和绕组工艺，以及稳定的电路设计，能够在长时间运行中保持输出电流的稳定，波动较小。
  • 过载能力强：具有一定的过载能力，可在短时间内承受超过额定电流一定倍数的负载，以满足某些特殊测试的瞬间大电流需求，但不能长时间过载运行。
  • 安全可靠：设置有过流保护、过热保护等多种安全保护装置，当输出电流超过设定值或设备温度过高时，能自动切断电源，保护设备和人员安全。

应用领域


  • 电气设备测试：在电力系统中，用于对断路器、隔离开关、电流互感器等电气设备进行短路试验、热稳定性试验和动稳定性试验等，检验电气设备在大电流情况下的性能和可靠性。
  • 继电保护校验：为继电保护装置的校验提供大电流信号，模拟电力系统中的故障电流，测试继电保护装置的动作特性、灵敏度和可靠性，确保其在实际运行中能准确快速地动作。
  • 计量校准：在计量领域，用于对大电流电流表、电能表等计量器具进行校准和检定，保证计量器具的准确性和可靠性。
  • 其他应用：在一些特殊的工业生产过程中，如金属材料的大电流加热、大电流电解等工艺中，也会使用大电流发生器提供所需的大电流。
