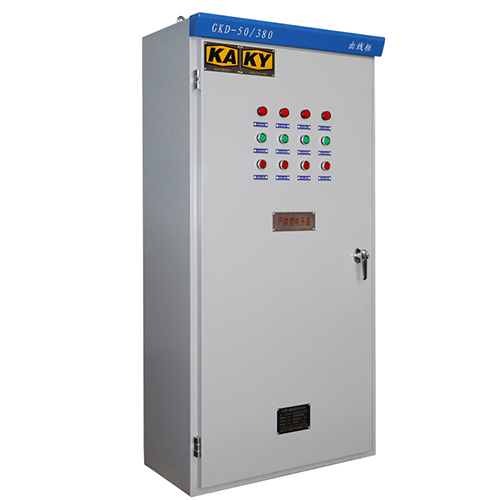

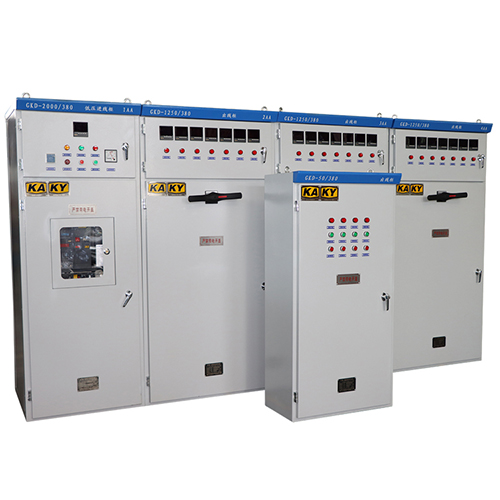

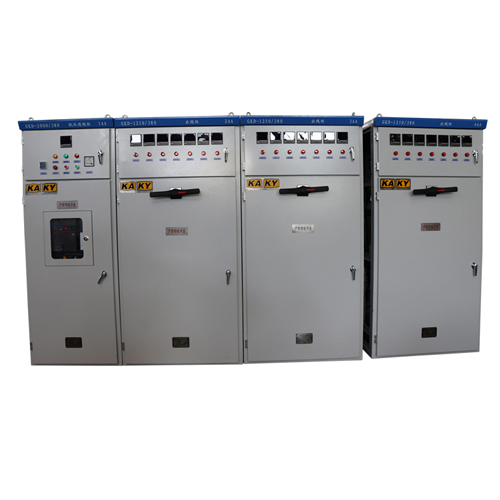

产品名称:GKD矿用一般型低压开关柜
服务热线:0577-61589696 13736763435

二、基本参数

2.1型号含义:

2.2基本参数

额定电压:380V、660V;

额定电流:3200A、2500A、2000A、1600A、1250A、800A、630A、500A、315A、200A、150A、100A,50A;

型式:KY、KA;

防护等级:IP43;

主要保护功能:

1)短路保护;

2)过载保护;

3)漏电保护;

4)过欠压保护;

5)欠电压脱扣功能。

三、原理及结构概述

开关柜外壳采用2mm厚冷轧钢板制成,能承受国家标准和本产品技术条件规定的冲击强度和强度试验。颜色为RAL7035。电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式。安装时不用的进线口有防爆胶泥堵死。

四、使用注意事项:

1.开关柜在下列条件下应能正常工作:

a)海拔高度:1000m;

b)环境温度:-20℃~40℃;

c)相对湿度:95%;

d)在无破坏绝缘的气体或蒸汽环境中;

2.安装前应检查名牌,规格参数,防爆型式是否符合要求。

3.使用维护中严禁带电开盖。

4.电缆线采用电缆沟进线,安装完成后用防爆胶泥密封,开关柜为固定式

5.开关柜设有内外接地端子,安装时须可靠接地“〨”。

6.接线时多股线须压接适宜的接线端头,安全地压紧在接线端子上,不得有散乱在外面的线头,以免形成放电。

五、安装与维护

1.安装前检查断路器的规格是否符合要求。

2..安装前先用500V兆欧表检查断路器绝缘电阻,在周围介质温度20±5℃和相对温度50%-70%时应不小于10MΩ。否则应烘干,待绝缘电阻达到要求方可使用。

3.断路器安装时,其底座应居于水平位置,并用M10螺钉固定。

4.安装时对断路器进行可靠的保护接地,接地处有明显的接地标记。

5.断路器的上进线或下进线,均不改变其技术性能。

6.断路器安装完毕按有关接线图接线后,在主电路通电前(抽屉式断路器抽屉座上的指示在试验装置)应进行下列操作试验。

a.检查欠电压,分励脱扣器及释能(合闸)电磁铁、电动操作机构电压是否相符(断路器合闸前,欠电压脱扣器必须通电)。

b.上下扳动面罩上的手柄,七次后面板显示“贮能”,并听到“卡嗒”一声,即贮能结束,按动“1”按钮或释能(合闸)电磁铁通电,断路器可靠闭合(在控制器复位按钮可靠复位情况下),扳动手柄能再次贮能。

c.电动机通电操作至面罩显示“贮能”,并伴随“卡嗒”一声,贮能结束,电动机自动断电,按动“1”按钮或释能(合闸)电磁铁通电,断路器可靠闭合。

d.断路器闭合后,无论用欠电压、分励脱扣器或面罩上的“0”按钮,智能控制器的、脱扣试验均应使断路器断开。

7.智能控制器的应用

控制器调整

控制器长延时电流整定:按“清灯”键后,再按“设定”键,直到长延时状态指示灯亮,显示长延时出厂电流整定值,一般为In,电流整定范围为(0.4-1.0)In,根据需要按“+”、“-”键,每按一次以<2%间隔增减,直到最接近的需要的电流为止,接着按一次“贮存”键,贮存指示灯亮一次又熄灭,表示长延时电流整定值已贮存结束。

长延时时间整定:长延时电流整定结束后,再按一次“设定”键,长延时时间状态指示灯亮,显示长延时时间出厂整定值,按“+”键,每按一次时间增加一倍,如时间过长,可再按“-”键,每按一次,时间减少一倍,知道最接近需要的时间为止,接着按一次“贮存”键,贮存指示灯亮一次又熄灭,表示长延时时间整定结束。负载监控、短延时、瞬时、接地等保护动作值整定和动作时间,整定方法同上,只是对应不同状态指示。接地时间整定在“OFF”位置,表示故障状态,接地只报警不脱扣;瞬动整定在“OFF”位置,表示该保护取消,控制器在整定过程中,一旦有故障信号,则自动封锁功能,进入故障处理状态。

控制器各种保护参数,不得交叉设定。控制器保护优先级如下:长延时<短延时<瞬时。对用于重合闸的,ILc2设定值小于ILc1,控制器参数全部整定好后,再按一次“清灯”键,或断电复位一次,使控制器处于运行状态。

六、故障与维修

序号

故障现象

产生原因

排除方法

1

断路器不能合闸

欠压脱扣器无电源电压、未接通。

智能控制器动作后,控制器面板上部的红色按钮没有复位。

操作机构未储能。

抽屉式本体未处于“连接”或“试验”位置。

“断开位置钥匙锁”处于闭锁状态。

检查线路,接通欠压脱扣器电源。

按下复位按钮。

手动或电动机使机构储能。

用摇手柄将断路器本体摇至“连接”或“试验”位置。

用专用钥匙打开钥匙锁。

2

断路器不能电动储能

电动操作机构电源未接通

电源容量不够

检查线路,接通电源

检查操作电压应大于85%Us

3

闭合电磁铁不能使断路器合闸

无电源电压

电源容量不够

辅助触头常闭点不通

检查线路,接通电源

检查操作电压应大于85%Us

检查触点状态或调整辅助超程

4

分励脱扣器不能使断路器断开

无电源电压

电源容量不够

辅助触头常闭点不通

检查线路,接通电源

检查操作电压应大于70%Us

检查触点状态或调整辅助超程

5

故障电流均超过长延时、短延时、瞬时整定值、只出现瞬时动作,无短延时、长延时动作

长延时、短延时、瞬时整定值设定值设定不合理,整定在同一电流值范围

按Ir1<Ir2<Ir3的原则及考虑其动作范围,重新设定

6

断路器频繁跳闸

现场过负荷运行引起过载保护跳闸,由于过载热记忆功能未能及时断电清除,又重新合闸。

控制器断电一次,或30min后再合闸断路器。

7

抽屉式断路器摇手柄不能插入断路器

抽屉式导轨或断路器本体

没有完全推进去

把导轨或断路器本体推到底

8

抽屉式断路器本体在断开位置时不能抽出断路器

摇手柄未拔出

断路器没有完全到达“分离”位置

拔出摇手柄

断路器完全摇到“分离”位置

七、订货须知

订货须注明产品型号规格、电压、电流、结构形式、订购数量、订货单位、详细地址、

联系人、电话。

八、贮存及运输

1.开关柜应贮存在干燥、通风系统良好的仓库中

2.在运输时防止雨水的侵袭和强烈的振动。
