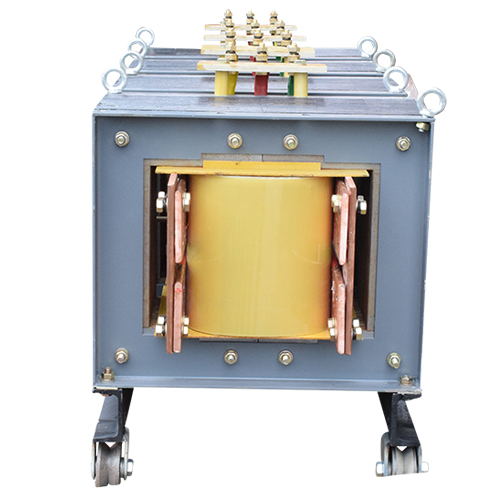

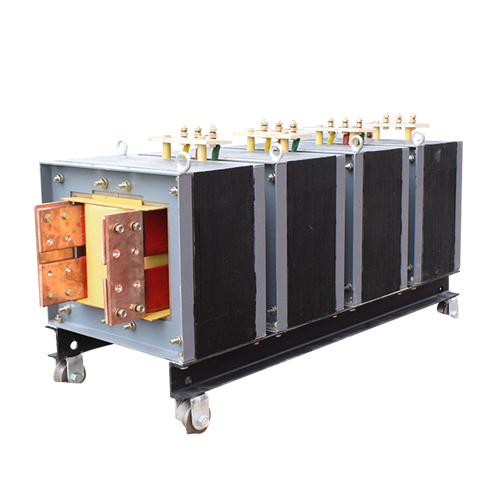

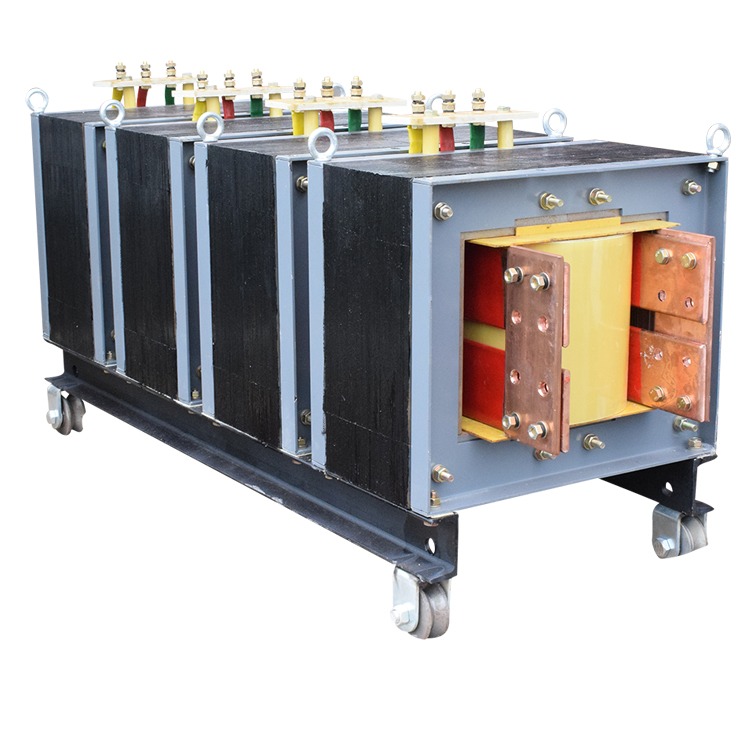

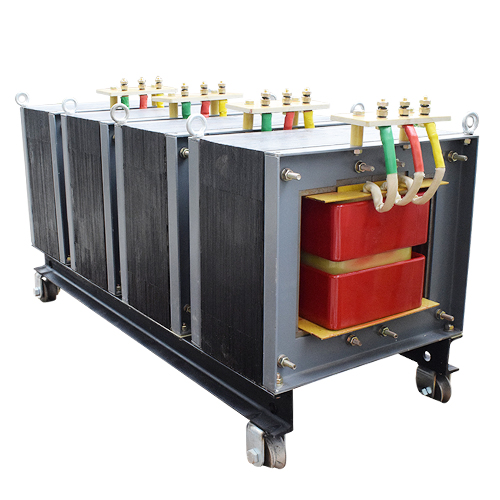

多磁路试验变压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? 多磁路变压器是一种新型的低电压、大电流发生装置,在全国许多检测机构用于电流互感器、断路器、接触器、热继电器、开关等大中小型低电压电器的短路发热试验、动作特性校正、动热稳定、连续负载等试验及电参数测量实验的电源。采用一台多磁路变压器可进行单相试验,采用三台同样的设备,则可进行三相试验,试验系统需要大容量调压器无级调压。

产品详情

多磁路变压器特点

1.低阻抗和高输出,采用小容量调压器可实现大容量范围内的全部调节,特别适用于大电流工作系统
2.用相当于常规调节系统1/6容量的调压器可获得等同的调节效果,同时,大大提高了电流调整过程的稳定性。
3.由于调节磁路只供给1/6输出,所以调压器的非线性特征输出电流波形失真无影响,能满足《低电压基本试验方法》的要求。
4.因为是1:N的调压方案,所以设备投入电网后效率高、损耗小。
5.配套设备简单,调节与控制方便。

技术参数(300KVA为例)
型? ? ? ?号:TDDGW-300KVA(可按需定制)
输入电压: 415V
输出电压: 24V
输入电流: 短时1秒以内25KA

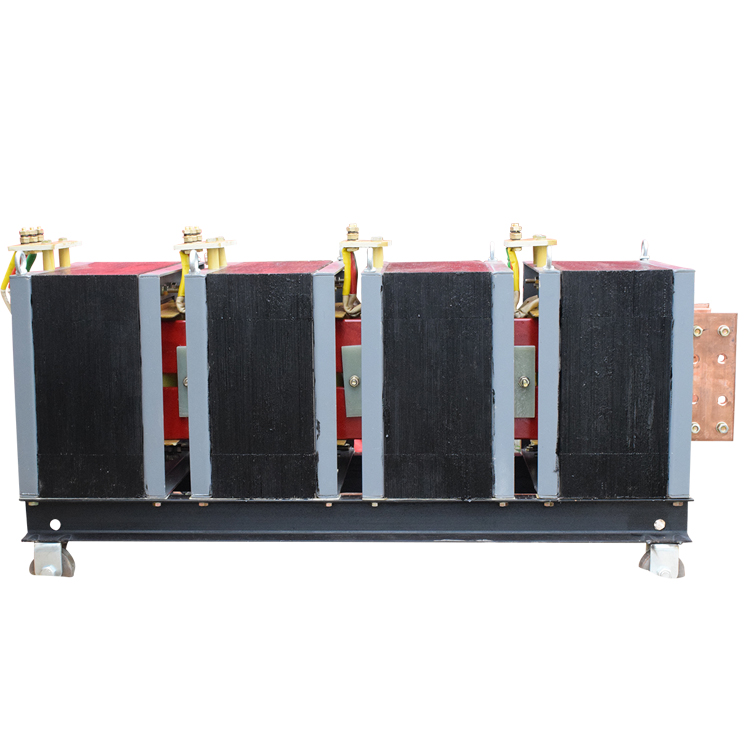

磁路编号组成: B1+B2+B3+B4
磁路电压组成: 8+4+4+8V(电压根据被实验产品需要任意增减)
磁路容量组成: 100KVA + 50KVA + 50KVA + 100KVA = 300KVA
绝缘等级: F级
冷却方式: 空气自冷
耐压水平: 5KV
外形尺寸: 3700*500*900mm
重? ? ? ?量: 1.8吨
多磁路变压器工作原理
?每个磁路独立控制,根据所测产品需要电流,依次投切磁路开路负载需要;当磁B1投入开路时,变压器输出为8V,如电压电流不够、继续投入磁路B2,输出电压为12V——以此类推就可以。
具体要根据整套配置控制柜(台)来组成控制。
如需要进一步了解本产品使用方法、性能以及技术问题请来电,我们工程师会详细解说使用方法及操作方式。
电压、容量组合可按要求任意组合,有EI、UI双柱式结构。
因为此款为特种变压器,欢迎致电同迈公司,本公司技术会针对性的设计出满足用户使用需求的变压器及指导使用。
