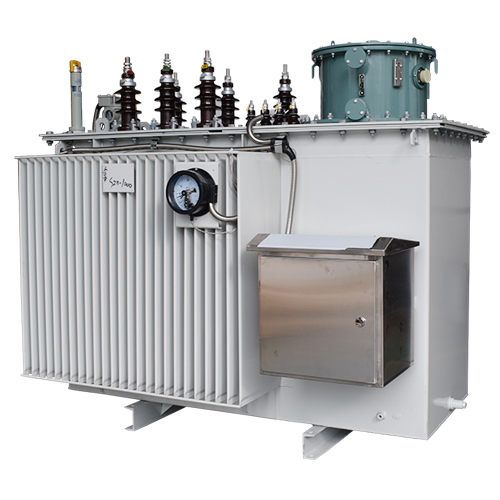

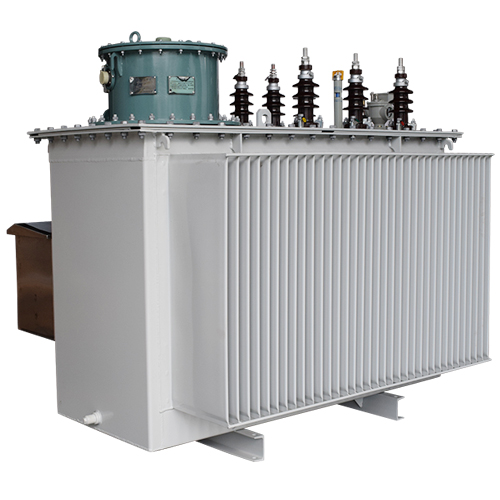

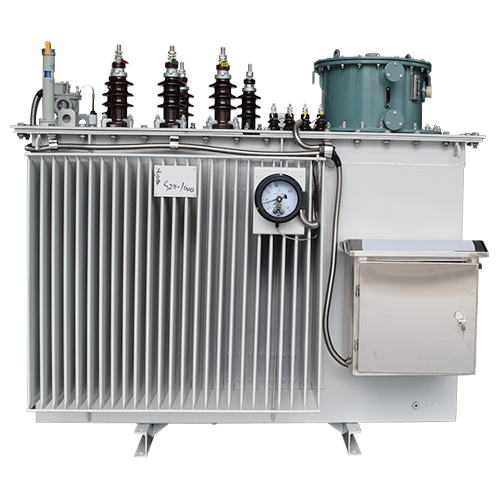

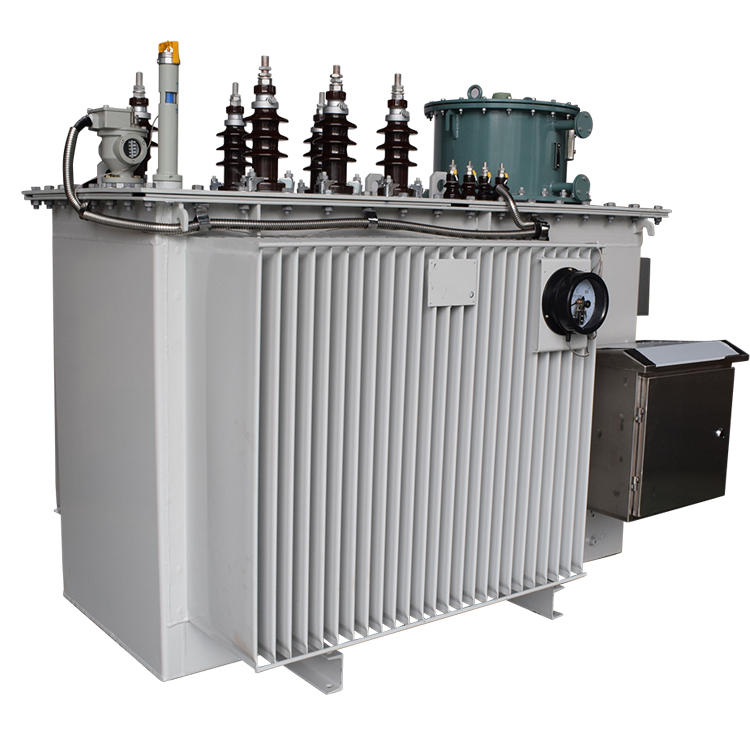

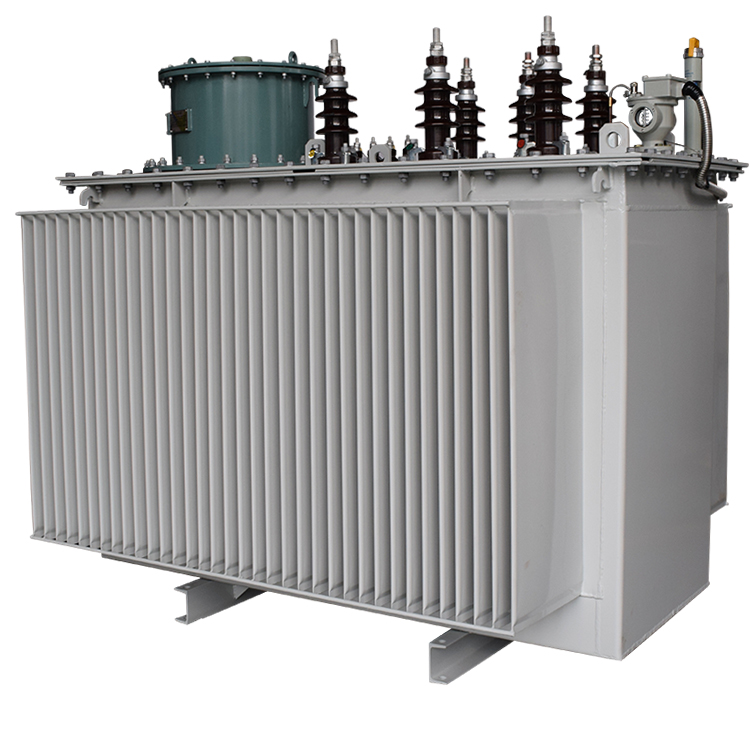

SVR系列10KV线路馈电全自动调压稳压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? ?SVR高压馈电线路自动调压稳压器是通过跟踪线路电压变化,自动采集控制电路发出信号,自动调节装置本体变比,保证输出电压稳定,配电线路的理想状态是能够保持整条线路的电压的恒定,但是在实际应用中,6KV-38KV线路自身的阻抗会造成线路的出线端电压和末端电压不一致。本产品可在±20%的范围内对输入电压进行自动

产品详情

产品特点
1、采用自耦式变压器结构,可在±20%的范围内实现有载自动调压;
2、采用工业级控制芯片,安全可靠,抗干扰能力强,恶劣环境不影响使用;
3、显示分接开关档位动作次数、当前档位,设有高、低档位限位保护防止分接开关卡死;
4、有载分接开关油箱和自耦式变压器本体油箱隔离,电压调整精度高;
5、调压稳压器具有过压、欠电压保护功能,可自动闭锁,确保有载分接开关的安全操作;
6、可根据现场实际情况调整电压基准、动作延时、允许范围、次数限定等参数设置;
7、采用全密封波纹油箱,有油温指示,压力释放阀;
8、体积小、容量大、重量轻、损耗低,可按用户实际现场情况定做,易于安装;
产品标准
JB8749-1998调压器通用技术要求
GB1094-2013电力变压器
GB/T6451-2008 三相油浸式电力变压器技术参数和要求
GB/T17468—1998 电力变压器选用导则
GB10230—2007有载分接开关
GB/T1058—1989有载分接开关应用导则
DL/T572-2010电力变压器运行规程
主要技术参数
额定电压:(6000V)6kv、6.3KV(63000V)10kv(10000V)、35kv(35000);
额定容量:1000KVA、1250KVA、1600KVA、2000KVA、2500KVA、3150KVA、4000KVA、5000KVA、63000KVA、8000KVA、10000KVA,可根据用户要求定制

额定频率:50/60Hz;

相 数:3相;
冷却方式:油浸自冷;
接线方式:三相三线式星形连接;
分接级数:7档或9档;
调压范围:-20%~+20%(根据现场实际情况可调整)
自动控制器
工作电源:交直流AC/DC 100~265V;
额定功率:20W;
额定频率:50/60Hz;
模拟输入:2路0~250V的电压量输入;
开关量输入:17路开关量输入,6路开关量输出
测量精度:5%
抗干扰等级:符合IEC61000-4

三相油浸式有载分接开关:

1 开关各触点电阻:与有载分接开关级数有关,<500μΩ
2 开关电动操作接换一次时间:10s
3 开关过渡电阻切换时间:15~24ms
4 开关在额定容量下触头的电气寿命:〉50000次
5 开关机械寿命: 〉500000次
6 切换过渡方式:单电阻或双电阻

出厂试验(例行试验)
1 绕组电阻测量(GB1094.1)
2 短路阻抗和负载损耗测量(GB1094.1)
3 空载电流和空载损耗测量(GB1094.1)
4 绕组对地绝缘电阻
5 绝缘例行试验(GB1094.3)
6 电压比测量 (GB1094.1)
7 绝缘油试验(GB1094.1)
8 功能试验

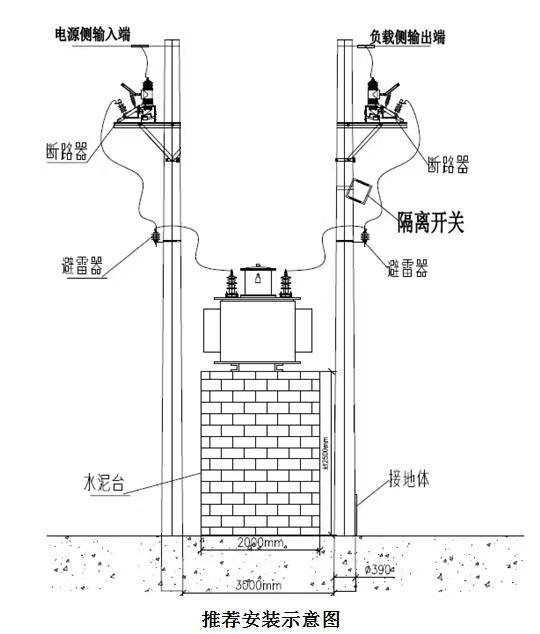

安装示意图


1. 产品安装由用方负责,供方可派售后服务人员到现场指导。
2. 设备就位后,应用接地线进行多点接地,接地电阻不能大于4欧姆,接地体埋入地下深度等应符合电力规程接地要求。
