1.散热性能好：变压器油具有良好的散热性能，能有效将铁芯和绕组产生的热量散发出去，保证变压器在较高负载下稳定运行。
2.绝缘性能高：变压器油和绝缘材料的组合，提供了可靠的绝缘性能，能承受较高的电压，减少电气故障的发生。
3.过载能力强：相较于一些干式变压器，油浸式变压器通常具有较强的过载能力，能在短时间内承受较大的负载电流。
4.运行噪音低：铁芯和绕组的结构设计以及变压器油的缓冲作用，使得运行时的噪音相对较低，减少对周围环境的影响。

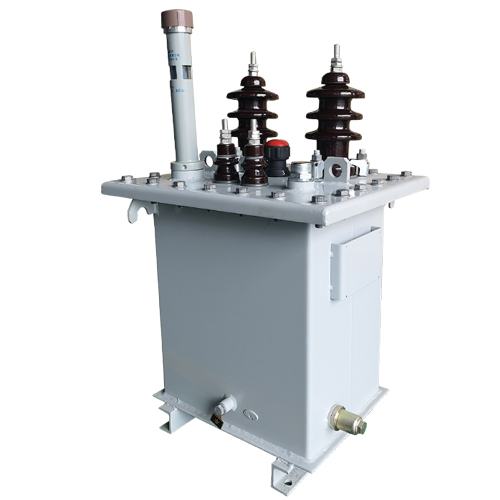

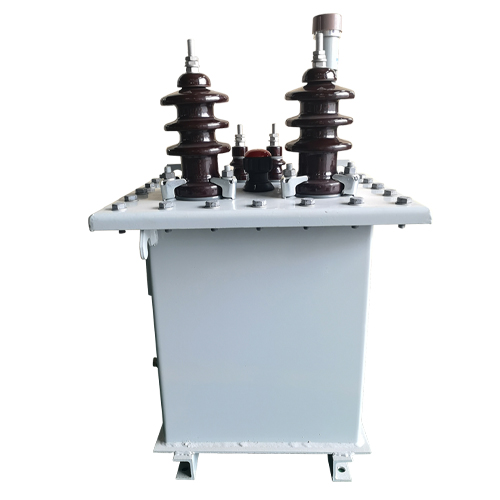

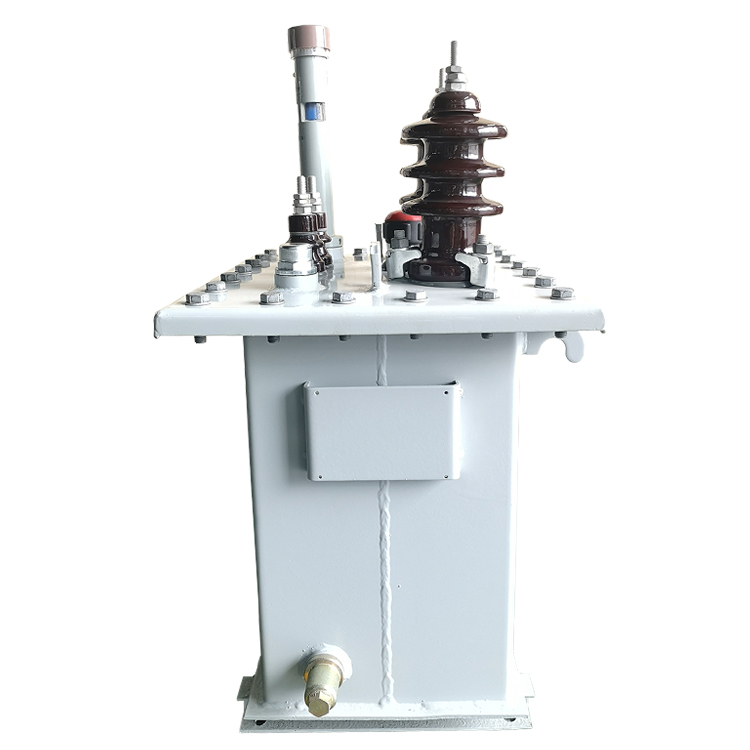

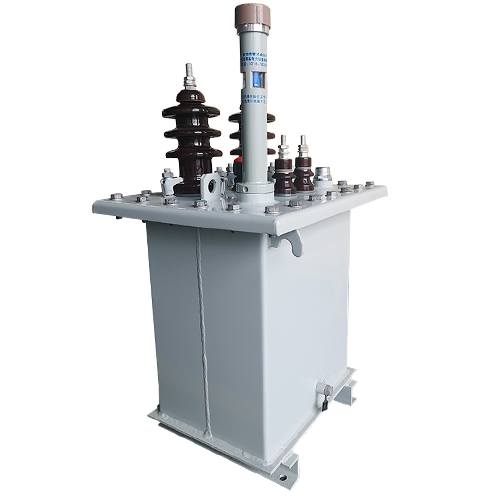

10KV单相油浸式变压器结构
10kV单相双绕组变压器分为左半边绕组和右半边绕组两个部分，将左半边绕组视为绕组1，右半边绕组视为绕组2，每边绕组均由高压绕组和低压绕组构成左半边绕组（绕组1）与右半边绕组（绕组2）的结构以及参数均相同，10kV单相双绕组变压器的高、低压绕组的串并联关系。
技术参数：
产品品牌：同迈
额定容量：5~100KVA
高压额定电压：10000V（可定做）
高压额定电流：1A（容量10KVA）
低压额定电压：230V(可定做其他电压如400V/380V)
低压额定电流：43.5A（容量10KVA）
额定频率：50/60Hz
相数：单相
联接组别：II0
阻抗电压：3.5%（允许偏差）
冷却方式：ON/AN
空载电流：3.5%
空载损耗：0.055KW
负载损耗：0.26KW
噪音水平：＜58db
绝缘等级：A
外施耐压：高压35KV，低压5KV
雷电冲击：75KV
温升：线圈≤65，油面≤55，结构件≤80
