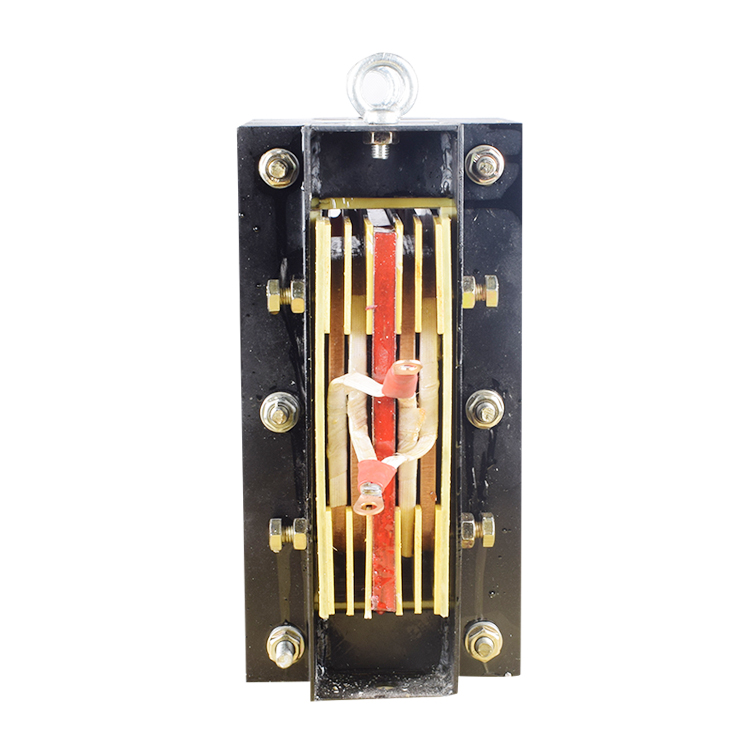

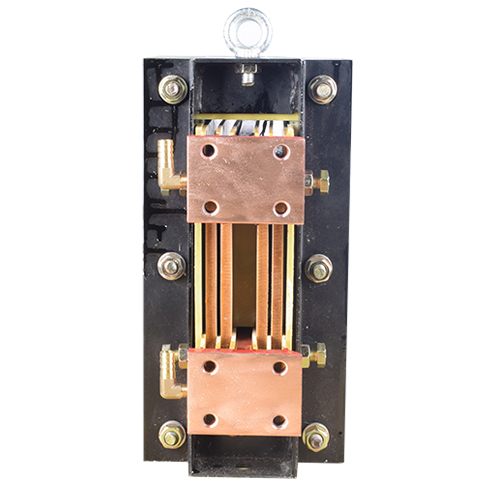

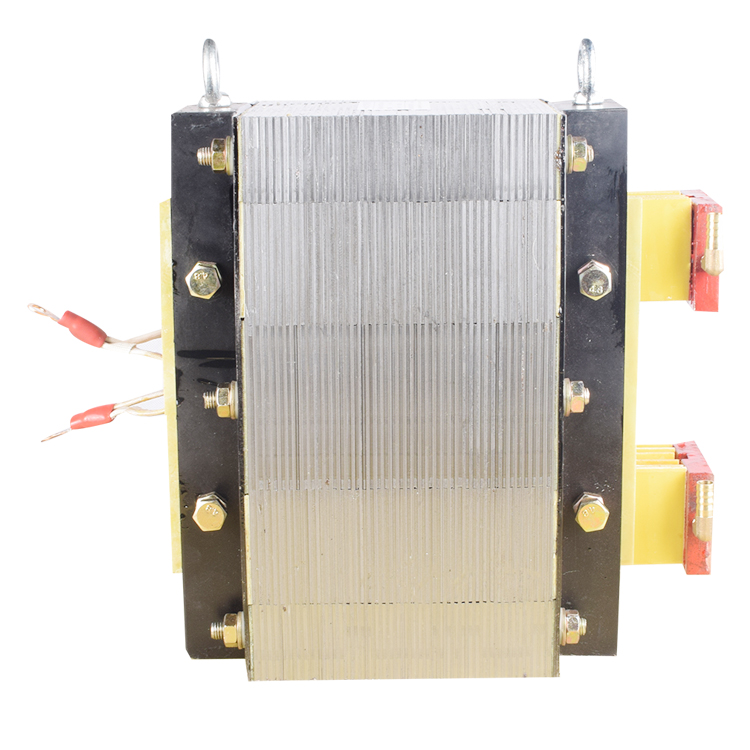

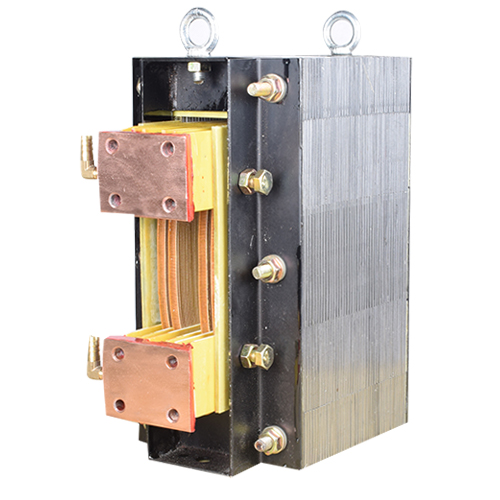

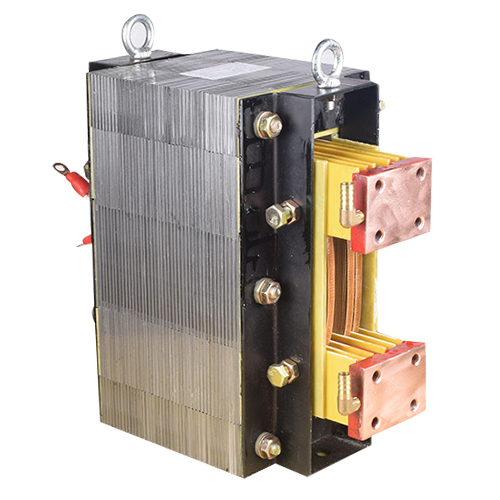

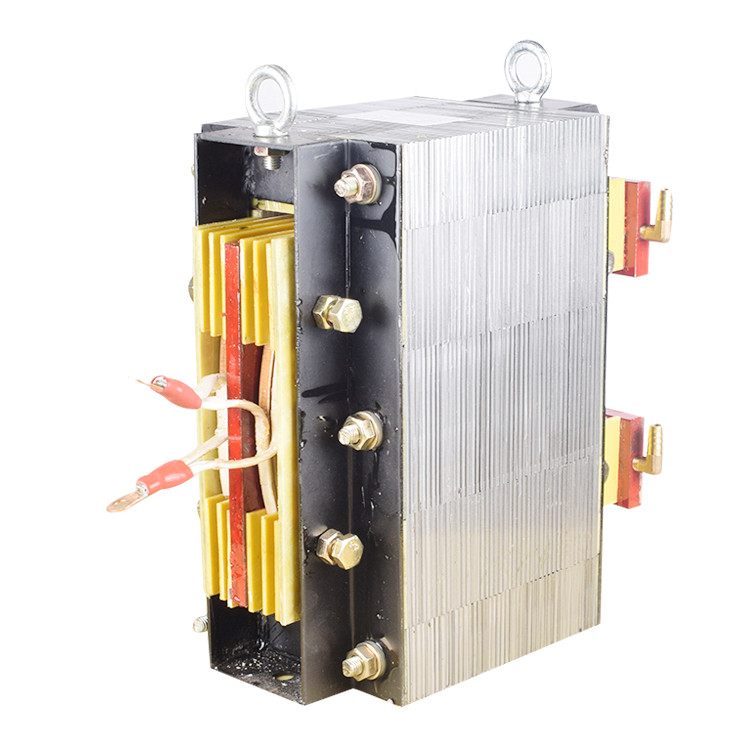

水冷电阻焊变压器是一种专门用于电阻焊工艺中的变压器，它通过水冷系统来有效散热，出力电流大、速度快，焊件牢固，降低焊接成本，适用多种材料的焊接，如铝合金以及铝等导热快、焊接性差的材料也可焊接。另外，对于镀锌板和普通多层板的焊接，其焊接质量也远高于工频焊机的焊接质量。是专为点焊机、缝焊机、闪光焊机、凸焊机、滚焊机、自动焊机、碰焊机、对焊机、直流焊机等而设计的焊接变压器，次级水冷循环散热，从而保证变压器在长时间、高负荷工作下的稳定性和可靠性。
一、产品特点：
1、电流大、电压低，常用的焊接电流为2000~40000A，因焊件和焊接回路电阻均在微欧数量级范围内，故变压器二次电压不高，所以采用水循环冷却。
2、功率大、可调节，因焊接电流大，故水冷电阻焊变压器容量皆大于25kVA，且改变一次绕组匝数，以改变焊接功率，在电源侧加装大功率可控和控制箱，可实现无极调节焊接时间、焊接电流等功能。
3、工作不连续、无空载运行，一般情况下，电阻焊变压器的开关置于一次绕组和电源线之间，将一次绕组接入电网前，焊件已被压紧在焊件之中，焊接回路已闭合，电源一旦接通，变压器便在负载状态下运行，故一般无空载状态(闪光对焊例外)。焊接时，焊件装卸、夹紧、焊接位置移动和焊接循环中的预压、锻压、休止等程序，一般都不需要接通电源。因此，电阻焊变压器通电工作时间都是断续的，
二、技术参数
相数：单相
容量：TDN-25KVA~1600KVA
输入电压：单相220V/380V
输出电压：1~30V等（可定制）
频率：50/60Hz
暂 载 率：20%-100%
绝缘等级：F、H级
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
环境温度：－20℃~＋50℃
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：次级水冷
工作场所：无腐蚀性气体及导电粉尘
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
| 容量 | 初级电压 | 次级电压 | 额定输出电流 | 峰值短路电流 | 负载率 |
|---|---|---|---|---|---|
| 35KVA | 380V | 5V | 7.6KA | 25KA | 50% |
| 40KVA | 380V | 5V | 8KA | 23KA | 50% |
| 50KVA | 380V | 5.5V | 9KA | 26KA | 50% |
| 63KVA | 380V | 6.7V | 9.4KA | 28KA | 50% |
| 75KVA | 380V | 7.6V | 10KA | 28.5KA | 50% |
| 80KVA | 380V | 8V | 10.4KA | 30KA | 50% |
| 100KVA | 380V | 8.7V | 11.5KA | 33KA | 50% |
| 125KVA | 380V | 10.5V | 12KA | 36KA | 50% |
| 150KVA | 380V | 10.8V | 13.8KA | 39KA | 50% |
| 160KVA | 380V | 12.5V | 12.8KA | 39.3KA | 50% |
| 200KVA | 380V | 13.5V | 14.8KA | 44KA | 50% |
| 300KVA | 380V | 14V | 21.4KA | 52KA | 50% |
三、使用环境
1、海拔高度在2000m以下；
2、环境温度不超过40℃；
3、相对湿度不超过90%；
4、无剧烈震荡和冲击振动的场所；
5、环境空气中，不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃，使用时，不得使变压器受到水、雨、雪的侵蚀；
6、电源电压不应超过标称电压的10%。
公司产品质量保证及服务保障：
1、每台产品出厂前都严格按照国标实行全检，保证出厂合格率100%全部产品质保一年!（客户特殊要求除外）
