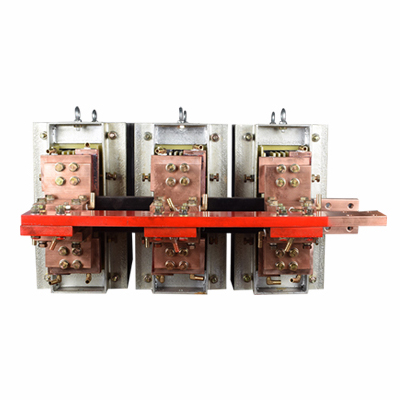

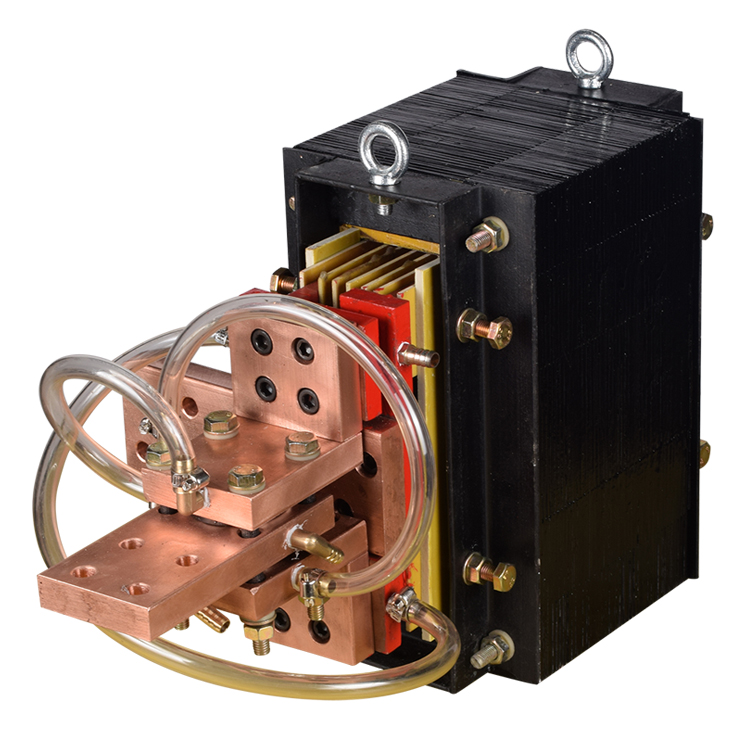

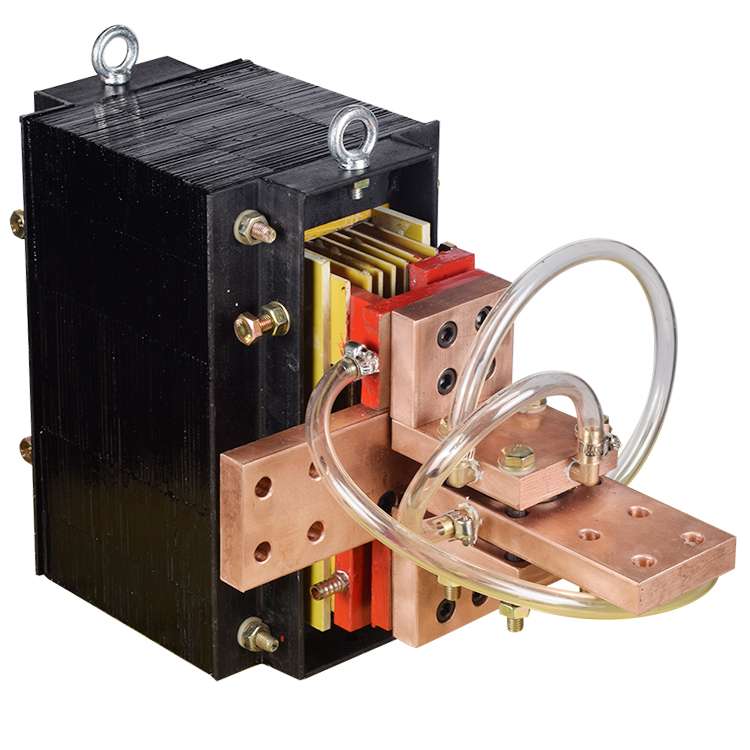

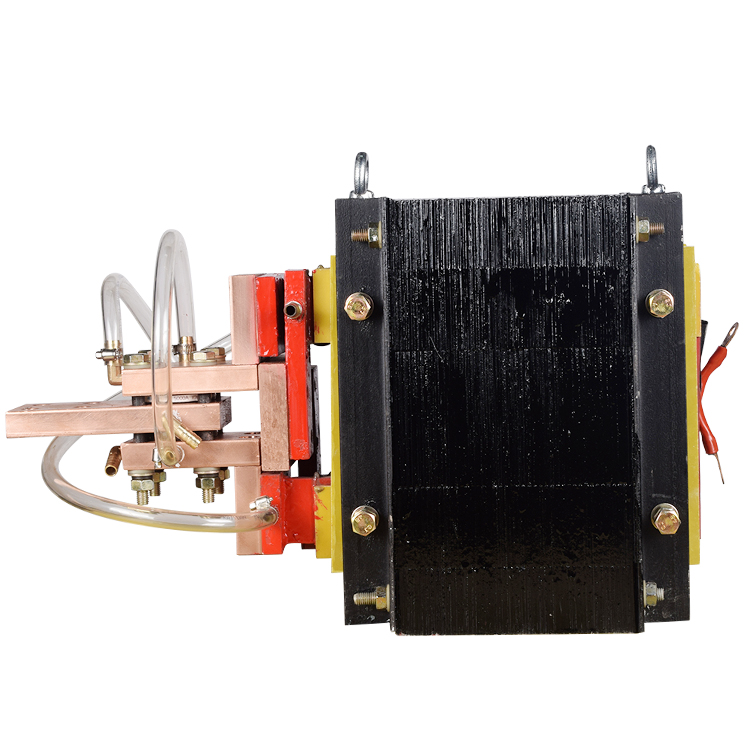

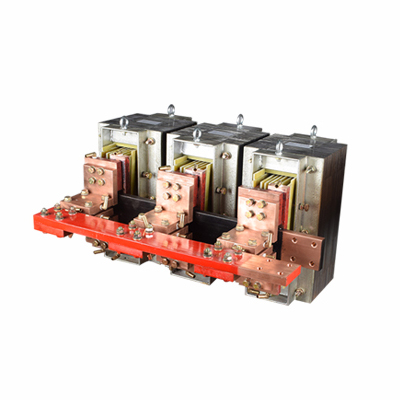

三相水冷焊接变压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? TSDN系列三相水冷焊接变压器焊接效率高,出力电流大、速度快,焊件牢固,降低焊接成本,适用多种材料的焊接,如铝合金以及铝等导热快、焊接性差的材料也可焊接。另外,对于镀锌板和普通多层板的焊接,其焊接质量也远高于工频焊机的焊接质量。是专为点焊机、缝焊机、闪光焊机、凸焊机、滚焊机、自动焊机、碰焊机、对焊机、直流焊机等而设计的焊接变压器,该系列变压器不同于弧焊机变压器,而接近于低压大电流变压器,分单相

产品详情

产品特点:

1、电流大、电压低,常用的焊接电流为2000~40000A,因焊件和焊接回路电阻均在微欧数量级范围内,故变压器二次电压不高,所以采用水循环冷却。
2、功率大、可调节,因焊接电流大,故水冷电阻焊变压器容量皆大于25kVA,且改变一次绕组匝数,以改变焊接功率,在电源侧加装大功率可控和控制箱,可实现无极调节焊接时间、焊接电流等功能。
3、工作不连续、无空载运行,一般情况下,电阻焊变压器的开关置于一次绕组和电源线之间,将一次绕组接入电网前,焊件已被压紧在焊件之中,焊接回路已闭合,电源一旦接通,变压器便在负载状态下运行,故一般无空载状态(闪光对焊例外)。焊接时,焊件装卸、夹紧、焊接位置移动和焊接循环中的预压、锻压、休止等程序,一般都不需要接通电源。因此,电阻焊变压器通电工作时间都是断续的,

技术参数
相? ? ? ?数:三相
容? ? ? ?量:TSDN-25KVA~1600KVA
输入电压:三相380V
输出电压:1~30V等(可定制)
频? ? ? ?率:50/60Hz
暂 转? 率:暂载率20%-100%
绝缘等级:F级
绝缘电阻:≥50MΩ
温? ? ? ?升:60K
电气强度:工频正弦电压3000V历时1分钟无击穿及闪络现象
环境温度:-20℃~+50℃
湿? ? ? ? 度:≤95%RH不结露
海拔高度:<1000米
相对湿度:<90%
冷却方式:水冷
工作场所:无腐蚀性气体及导电粉尘
注意:安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

型号

初级电压

次级电压

额定输出电流

最大短路电流

负载率

冷却水流量

35KVA

380V

5V

7.6KA

25KA

50%

8L/min

40KVA

380V

5V

8 KA

23KA

50%

8L/min

50KVA

380V

5.5V

9KA

26KA

50%

8L/min

63KVA

380V

6.7V

9.4KA

28KA

50%

8L/min

75KVA

380V

7.6V

10KA

28.5KA

50%

8L/min

80KVA

380V

8V

10.4KA

30KA

50%

8L/min

100KVA

380V

8.7V

11.5KA

33KA

50%

12L/min

125KVA

380V

10.5V

12KA

36KA

50%

12L/min

150KVA

380V

10.8V

13. KA

39KA

50%

12L/min

160KVA

380V

12.5V

12.8KA

39.3KA

50%

12L/min

200KVA

380V

13.5V

14.8KA

44KA

50%

12L/min

使用环境
1、海拔高度在2000m以下;
2、环境温度不超过40℃;
3、相对湿度不超过90%;
4、无剧烈震荡和冲击振动的场所;
5、环境空气中,不得含有腐蚀金属和破坏绝缘的有害气体及可燃气体或尘埃,使用时,不得使变压器受到水、雨、雪的侵蚀;
6、电源电压不应超过标称电压的10%。
公司产品质量保证及服务保障:
1、每台产品出厂前都严格按照国标实行全检,保证出厂合格率100%全部产品质保一年!(客户特殊要求除外)??
