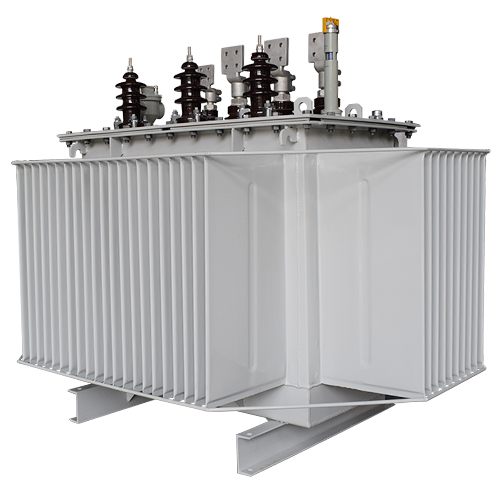

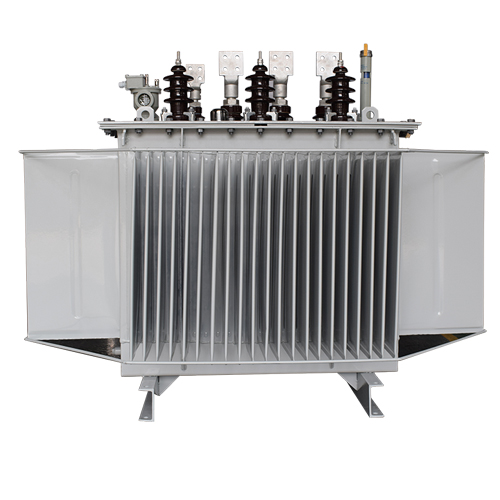

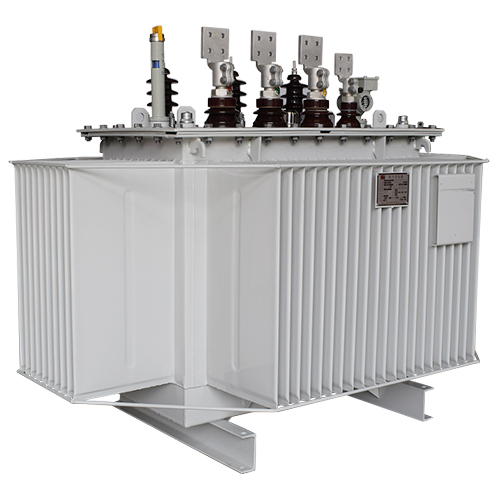

S13(6KV/10KV)油浸式配电变压器

联系我们

For More Information Call

0577-61589696 13736763435

产品概述

? ? ? S13型油浸式电力变压器是我公司在原S11配电变压器基础上,通过新材料、新工艺的研究运用及自主创新与技术引进结合的方式,具有空载损耗低、空载电流低、噪声低等性能,节电效果显著,提高了电压质量和供电的可靠性,是有利于环保的绿色节能设备,为城乡电网技术改造工程中推广使用的新产品

产品详情

产品特点
1、变压器油箱:采用波纹油箱,全密封结构,波纹板壁具有散热和膨胀两种功能,具有呼吸功能来补偿因温度变化而引起油的体积变化,保证变压器油与空气完全隔离,在变压器寿命期内不用维护。
2、安全保护:全密封变压器都加装了压力释放阀,扩大了压力释放阀的应用范围,使产品增加了有效的安全保护。
3、分接开关:采用新型双密封立式开关,提高了开关的密封性能。
4、具有免维护,维修方便、运行稳定的特点,经济效益显著。
5、线圈绕制组采用多层绕指结构,使绕组的安匝健在平衡、漏磁小、机械强度高、抗短路能力强。
6、带纵向油道的螺旋式线圈,内部散热更好,从而提高产品品质。
7、线圈和铁心采用真空干燥,变压器油采用真空滤油和注油工艺,使变压器内部的潮气降至最低。
使用条件
1、海拔高度不超过1000m;
2、环境温度:
最高气温+40℃
最热月平均气温+30℃
最高年平均气温+20℃
户外最低气温-25℃
型号参数

型号容量

联接标号

分接范围

高压

低压

空载损耗

负载损耗

空载电流(%

短路阻抗(%

S13-30KVA

?

?

?

?

?

?

?

?

?

Yyn0

Dyn11

?

?

?

?

?

?

?

?

?

±5%

±2×2.5%

?

6KV

6.3KV

10KV

10.5KV

11KV

12KV

13KV

15KV

20KV

22KV

23KV

25KV

30KV

33KV

35KV

36KV

36.5KV

?

?

?

?

?

?

?

?

?

0.4KV

0.415KV

0.66KV

0.69KV

80W

630W

2.3

?

?

?

?

?
