调压器

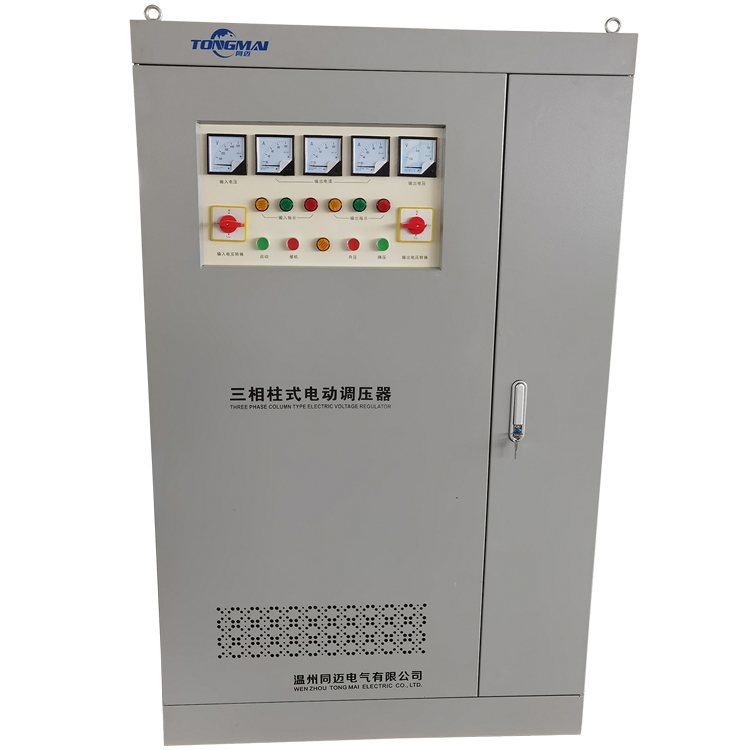

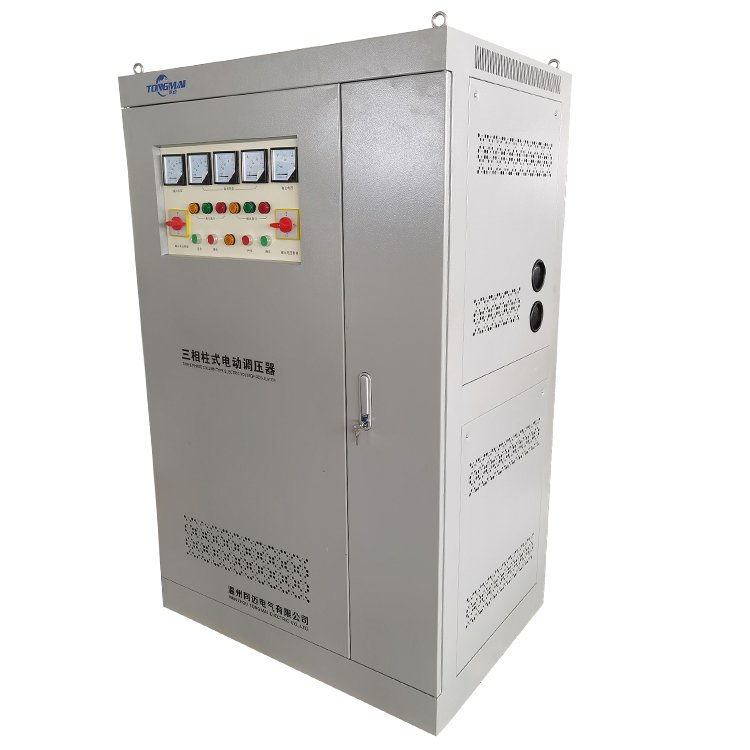

产品名称:大功率柱式调压器
服务热线:0577-61589696 13736763435

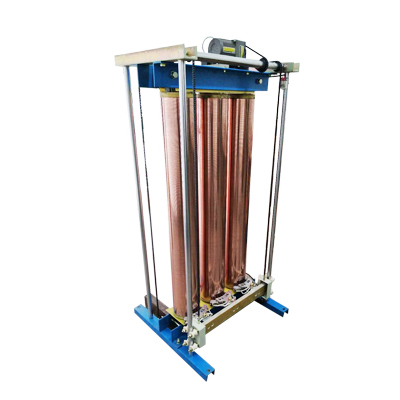

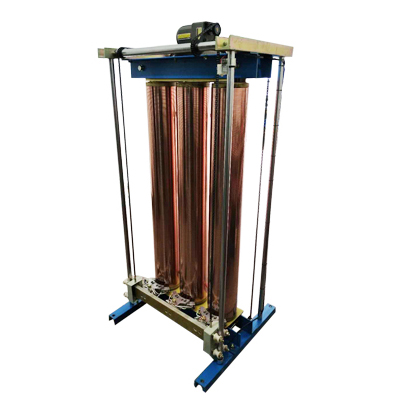

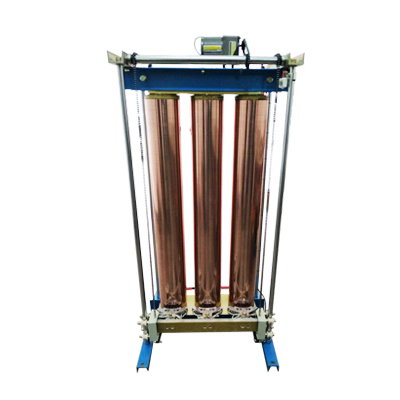

 TEDGZ、TESGZ柱式电动调压器,又称柱式接触调压器,是一种电压比连续可调并可带负载调压的自耦调压器。它通过改变电刷与柱状绕组磨光表面的接触位置,以改变一、二次绕组的匝数比,从而达到调节电压的目的。当需要调节电压时,接触组借助电机或手轮,经传动机构的作用,沿线圈表面作轴向滑动,就可以平滑地改变输出电压,使输出电压由0V连续调节到最大值,以实现调压、控温、调速、调光、功率控制等目的

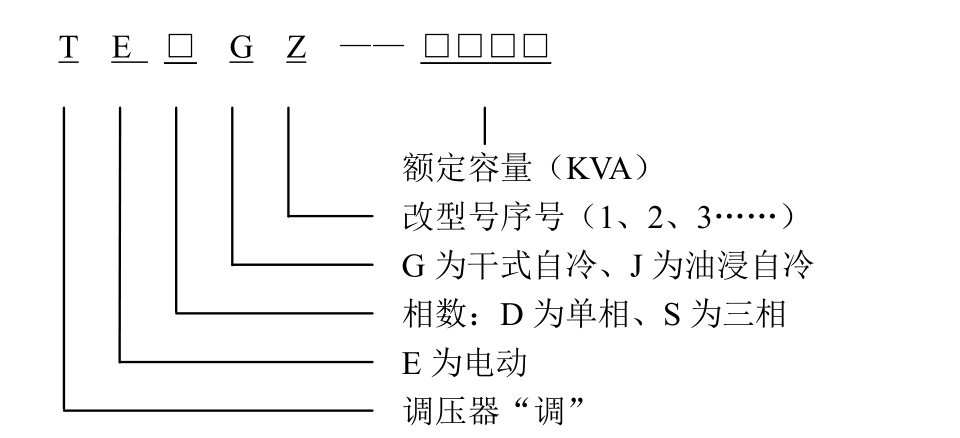

一、型号及其含义



二、工作原理:

通过改变电刷与柱状绕组磨光表面的接触位位置,以改变一、二次绕组的匝数比,最终达到调主目的的调压器称柱式调压器。柱式电动调压器为大型接触式电动调压器,是感应式调压器的换用产品。外观、重量、体积、效率、波形、操作、按装维护都优于相同功率的感应调压器。适用于工矿电力、医院、国防、科研等部门作连续可调型的试验电源。

三、使用条件
1、海拔不超过 1000m。
2、户内使用。
3、空气相对湿度:最湿月份的平均相对湿度为 90%以下,同时该月的平均最低温度为 25℃。
4、环境温度:最高气温+40℃,最高日平均气温+30℃ 最高年平均气温+20℃ 最低气温-5℃
5、按装场所应无严重影响调压器绝缘的气体、蒸气、灰尘、污垢、化学性沉积及其它爆炸和侵蚀性介质。
6、按装场所应无严重的振动和颠簸。
7、电源电压的波形近似于正弦波。
8、三相电源电压近似对称。

四、产品规格

单相调压器型号、规格





型 号

额定容量

KVA

相数

频率

HZ

额定输入电压 V

额定输出电压 V

额定输出电流 A

建议引线截面 mm2



TEDGZ-50



50































单相































50/60

220

0~250

200

60



380

0~420

119

32

0~650

77

20



TEDGZ-75



75

220

0~250

300

90



380

0~420

178

60

0~650

115

32



TEDGZ-100



100



380

0~420

238

60

0~650

154

40



TEDGZ-150



150



380

0~420

357

90

0~650

230

60



TEDGZ-180



180



380

0~420

428

120

0~650

277

80



TEDGZ-225



225



380

0~420

535

150

0~650

346

90



TEDGZ-250



250



380

0~420

595

150

0~650

384

100



TEDGZ-315



315



380

0~420

750

200

0~650

484

120



TEDGZ-400



400



380

0~420

952

250

0~650

615

180



TEDGZ-500



500



380

0~420

1190

300

0~650

769

200



 三相调压器型号、规格




型 号

额定容量

KVA

相数

频率

HZ

额定输入电压 V

额定输出电压 V

额定输出电流 A

建议引线截面 mm2



TESGZ-50



50





































三相





































50/60



380

0~420

68

16

0~650

44

10



TESGZ-75



75



380

0~420

103

32

0~650

67

16



TESGZ-100



100



380

0~420

137

32

0~650

89

32



TESGZ-150



150



380

0~420

204

60

0~650

133

32



TESGZ-180



180



380

0~420

247

90

0~650

160

50



TESGZ-225



225



380

0~420

309

90

0~650

200

80



TESGZ-250



250



380

0~420

343

100

0~650

222

80



TESGZ-315



315



380

0~420

433

120

0~650

280

90



TESGZ-400



400



380

0~420

549

150

0~650

355

90



TESGZ-500



500



380

0~420

687

200

0~650

444

150



TESGZ-630



630



380

0~420

866

250

0~650

559

150



TESGZ-800



800



380

0~420

1099

300

0~650

710

200



TESGZ-1000



1000



380

0~420

1374

400

0~650

888

250

以上为常规产品规格、型号,如有特殊需要本公司可根据用户具体要求定制。
