调压器
首页>产品中心

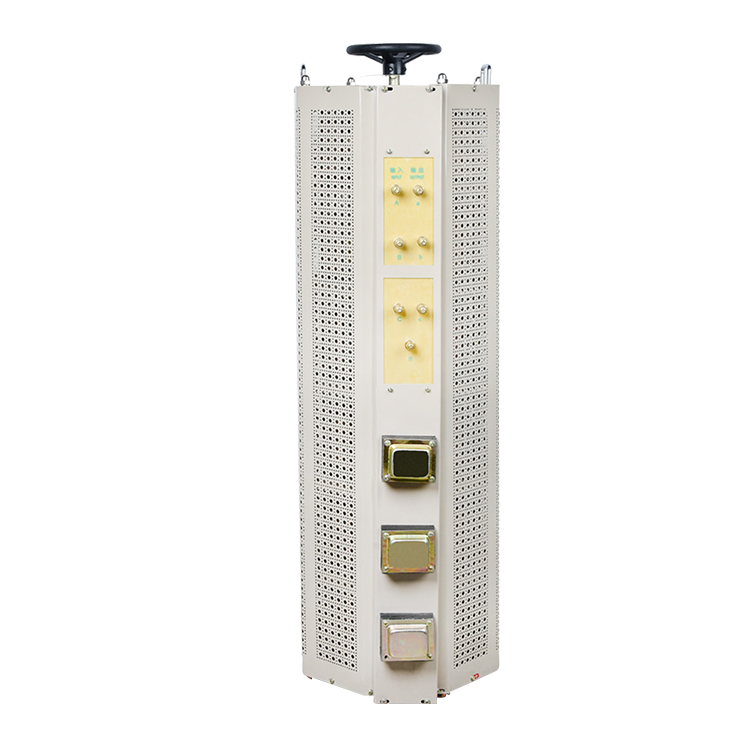

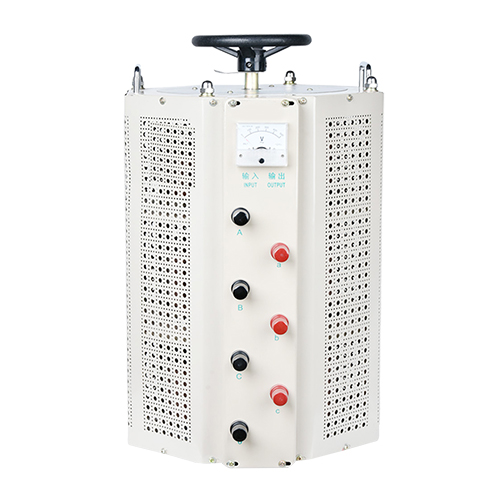

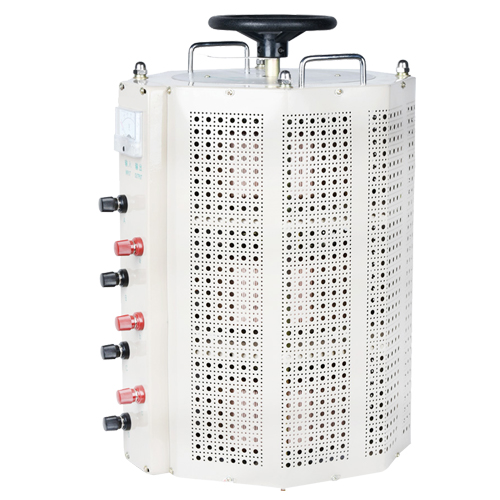

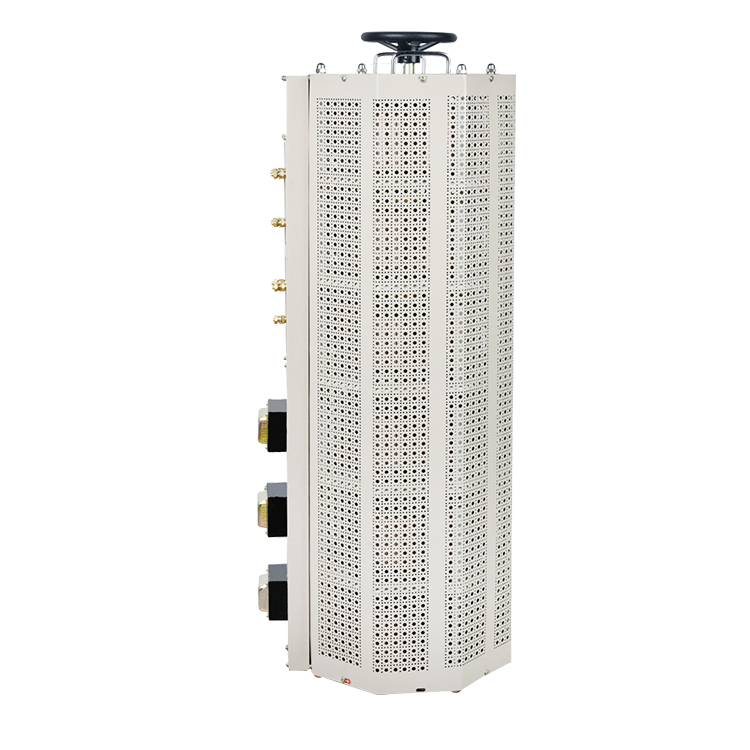

产品名称：TSGC2J三相老型调压器
服务热线：0577-61589696 13736763435

型号及其含义


使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
主要技术参数
品       牌： 温州同迈
输入电压： 单相220V 三相四线380V
输出电压： 单相0-250V（300V）三相0-430V（500V）可定制
工作频率： 50/60Hz
效       率： ＞90%
波形失真： 无附加波形
温       升： 小于60K
抗电强度： 2000V/min
绝缘电阻： 单相＞5MΩ三相＞2MΩ
执行标准： JB/T10091-1999
注：调压器允许短时间超过额定输出电流值，但不能超过以下规定
超过额定电流值（%） 不允许超过（分钟）
20   60
40   30
60    6

安装使用与维护
1.调压器分单相调压器、三相调压器，单相调压器A、X接线柱为输入端，a、x接线柱为输出端；三相调压器A、B、C接线柱为输入端，a、b、c接线柱为输出端，O接线柱为星形中性点。
2.新安装或长期不用的调压器，运行前须用500V兆欧时才可安全使用，否则应进行热烘处理。热烘处理方法一般可取带电干燥法或送烘房干燥，干燥后应检查各紧固件是否松动，如有松动应加以紧固。
3.电源电压应符合同迈调压器铭牌上的输入电压
4.调压器必须良好接地,以保证安全;
5.调压器不准并联使用；
6.使用时应经常注意输岀电流不超过额定值,否则易使调压器寿命降低,甚至烧毁;
7.使用时应缓慢均匀地旋转手轮（电机）,以免引起电刷损坏或产生火花;
8.应经常检查调压器的使用情况,如发现电刷磨损过多、缺损、应及时损换同种规格的电刷,并用零号砂纸垫在电刷下面转动手轮数次,使电刷底面磨平,接触良好,方可使用;
9.线圈与电刷接触的表面,应经常保持清洁,否则易加大火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点,可用棉纱沾酒精擦去,直到表面斑点除去为止;
10.从电源接至调压器,调压器接到负载的导线和导线端子应接触良好并能通过调压器额定电流;
11.搬动调压器时不得用手轮（电机）,而应用提手或将整个产品提起移动
12.调压器需要横装大面板上或立装在其它底座上时可利用调压器底座的安装孔加以固定;
13.调压器经常保护清洁不允许有水滴,油污等落入调压器内部,调压器须定期停电除去内部积聚的尘埃

型号与规格

三相新型外形尺寸重量
TSGC2-1.5KVA130*150*33010
TSGC2-3KVA180*220*44017
TSGC2-6KVA180*220*48025
TSGC2-9KVA210*240*49033
TSGC2-15KVA240*320*58050
TSGC2-20KVA240*320*58060
TSGC2-30KVA240*320*108105
三相老型外形尺寸重量
TSGC2J-15KVA340*400*58065
TSGC2J-20KVA340*400*58075
TSGC2J-30KVA三包340*440*630100
TSGC2J-30KVA六包340*440*1080125
TSGC2J-40KVA340*440*1140150
TSGC2J-50KVA340*440*1140160
TSGC2J-60KVA340*440*1140180
TSGC2J-80KVA
TSGC2J-100KVA
