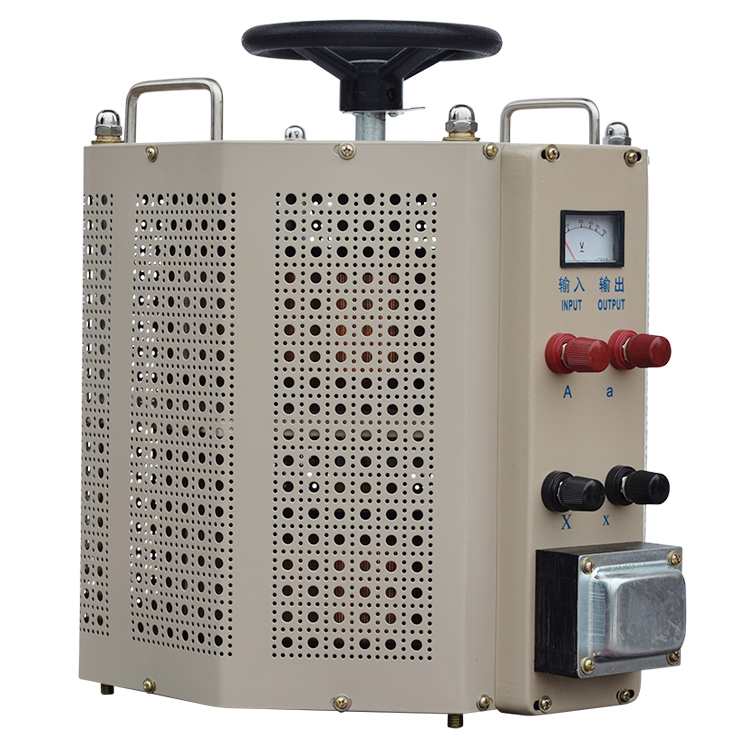

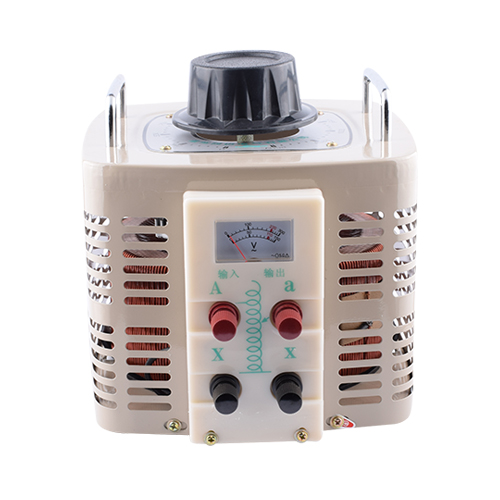

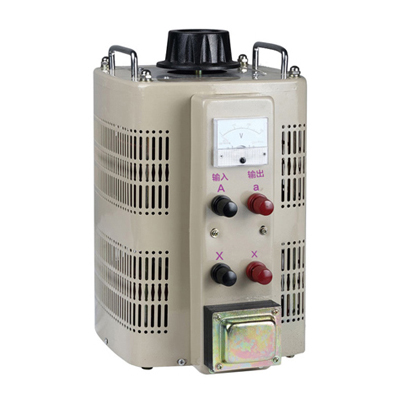

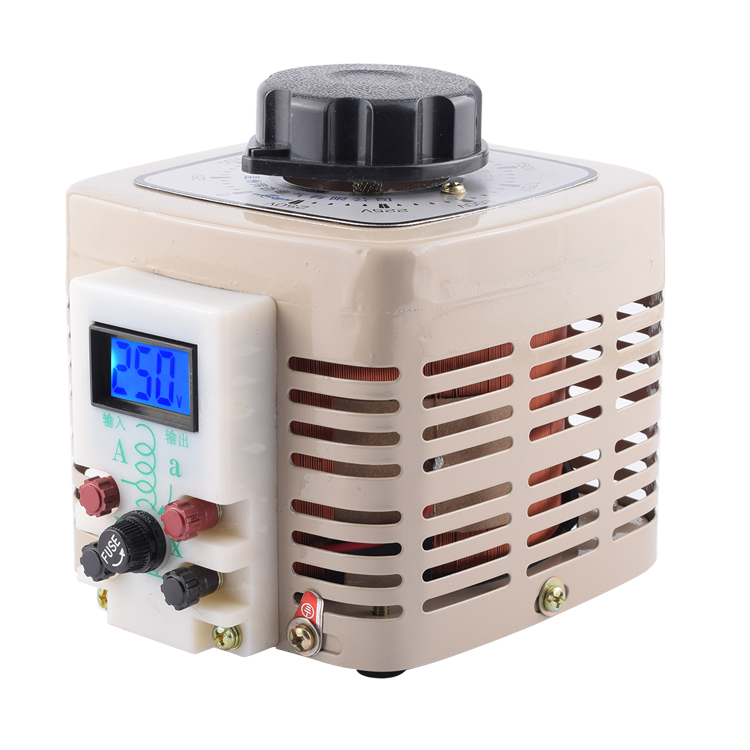

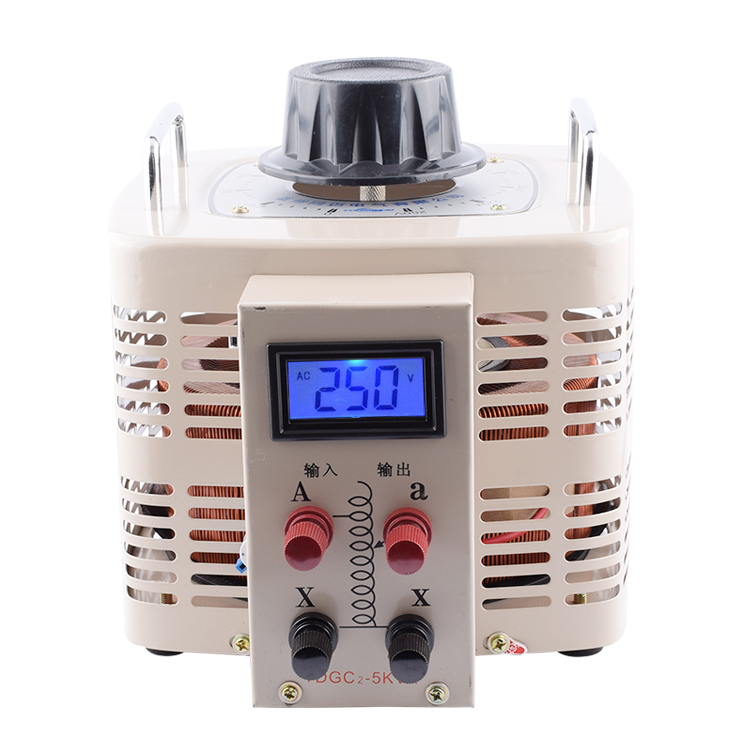

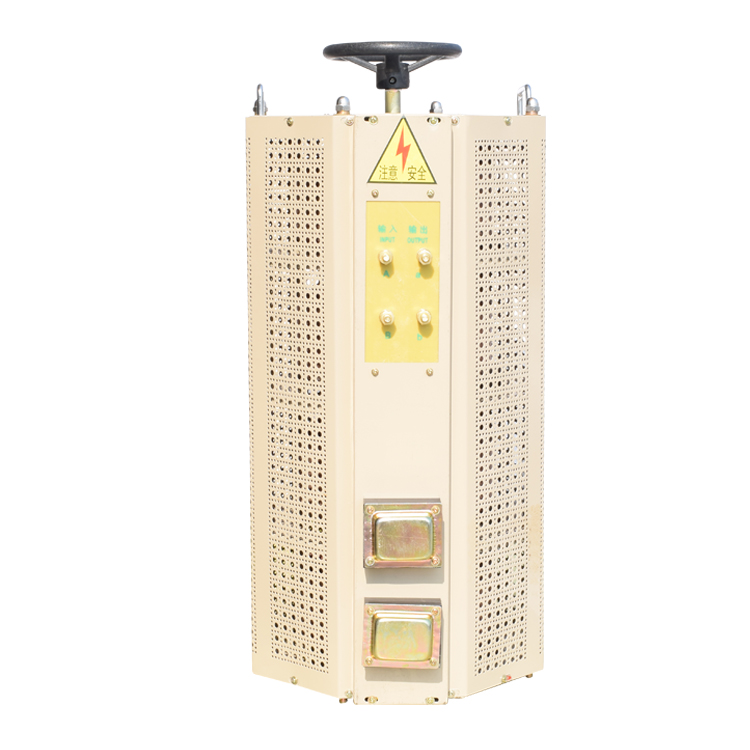

产品名称:TDGC2J单相调压器
服务热线:0577-61589696 13736763435

TDGC2、TDGC2J单相接触式调压器(也称为接触式自耦变压器或滑动变压器)的原理主要基于自耦变压器的工作原理,并通过机械手段(如滑动触点或旋转手柄)来实现输出电压的连续调节。当输入电压施加到接触调压器的绕组上时,通过调节滑动触点或旋转手柄,可以改变输出电压的大小。输出电压的范围通常是从零(或接近零)到接近输入电压的某个值。由于接触调压器是自耦的,因此它的输出电压和输入电压是同相的。

一、型号及其含义


二、基本原理

1. 自耦变压器原理:自耦变压器是一种特殊的变压器,其原边和副边共用一部分绕组。这样,当输入电压(即主电压)施加到绕组上时,通过改变副边绕组的匝数(或说改变副边绕组与主绕组的耦合程度),就可以调节输出电压。

2. 滑动触点调节:在接触调压器中,通常有一个可以滑动的触点(或称为电刷),这个触点沿着一个固定绕组的表面滑动。随着触点的滑动,它与绕组之间的接触点会改变,从而改变了副边绕组的“有效”匝数。这样,当触点滑动时,输出电压会连续地变化。

3. 旋转手柄调节:另一种常见的接触调压器是通过旋转手柄来调节输出电压的。旋转手柄会带动内部的机械结构,这些结构进一步改变触点与绕组之间的相对位置,从而调节输出电压。

二、应用领域

1. 电力系统:用于稳定电能输出,保证电力系统的正常运行。当电力系统电压波动时,接触式调压器能够自动调节电压,确保电力供应的稳定性。

2. 工业领域:在节能照明(如隧道照明、路灯照明)、玻璃工业(如玻璃纤维生产、玻璃成型)、汽车工业(如喷涂烘干、热成型)、化学工业(如蒸馏蒸发、预热系统)以及机械设备(如注塑机械、热缩机械)等行业中,接触式调压器都发挥着重要作用。

3. 电炉工业:在退火炉、烘干炉、淬火炉等电炉设备中,接触式调压器用于控制炉温,确保工艺要求的实现。

4. 通信行业:在电话机、调制解调器等通信设备中,接触式调压器用于保证设备电源的稳定性。

三、使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
四、主要技术参数
品牌: 温州同迈
输入电压: 单相220V 三相四线380V
输出电压: 单相0-250V(300V)三相0-430V(500V)可定制
工作频率: 50/60Hz

调压方式:手动、电动
效率: >90%

波形失真: 无附加波形
温升: 小于60K
抗电强度: 2000V/min
绝缘电阻: 单相>5MΩ三相>2MΩ
执行标准: JB/T10091-1999
注:调压器允许短时间超过额定输出电流值,但不能超过以下规定
超过额定电流值(%) 不允许超过(分钟)
20                                    60
40                                   30
60                                   6

五、安装使用与维护
1.调压器分单相调压器、三相调压器,单相调压器A、X接线柱为输入端,a、x接线柱为输出端;三相调压器A、B、C接线柱为输入端,a、b、c接线柱为输出端,O接线柱为星形中性点。
2.新安装或长期不用的调压器,运行前须用500V兆欧时才可安全使用,否则应进行热烘处理。热烘处理方法一般可取带电干燥法或送烘房干燥,干燥后应检查各紧固件是否松动,如有松动应加以紧固。
3.电源电压应符合同迈调压器铭牌上的输入电压
4.调压器必须良好接地,以保证安全;
5.调压器不准并联使用;
6.使用时应经常注意输岀电流不超过额定值,否则易使调压器寿命降低,甚至烧毁;
7.使用时应缓慢均匀地旋转手轮(电机),以免引起电刷损坏或产生火花;
8.应经常检查调压器的使用情况,如发现电刷磨损过多、缺损、应及时损换同种规格的电刷,并用零号砂纸垫在电刷下面转动手轮数次,使电刷底面磨平,接触良好,方可使用;
9.线圈与电刷接触的表面,应经常保持清洁,否则易加大火花而烧坏线圈表面。如发现线圈表面烧有黑色斑点,可用棉纱沾酒精擦去,直到表面斑点除去为止;
10.从电源接至调压器,调压器接到负载的导线和导线端子应接触良好并能通过调压器额定电流;
11.搬动调压器时不得用手轮(电机),而应用提手或将整个产品提起移动
12.调压器需要横装大面板上或立装在其它底座上时可利用调压器底座的安装孔加以固定;
13.调压器经常保护清洁不允许有水滴,油污等落入调压器内部,调压器须定期停电除去内部积聚的尘埃

六、型号与规格

单相新款调压器外形尺寸重量
TDGC2-500VA130*150*1403.2
TDGC2-1000VA175*200*1705.5
TDGC2-2000VA175*200*1707.5
TDGC2-3000VA200*230*20011
TDGC2-3000VA0-400V液晶
TDGC2-3000VA0-500V液晶
TDGC2-5000VA0-500V液晶开关
TDGC2-5000VA240*270*26015
TDGC2-7KVA240*270*26017
TDGC2-10KVA240*270*42035
TDGC2-15KVA240*320*58050
TDGC2-20KVA240*320*58060
单相老款调压器外形尺寸重量
TDGC2J-10KVA340*440*42040
TDGC2J-15KVA340*440*43050
TDGC2J-20KVA340*440*58075
TDGC2J-30KVA340*440*750105
TDGC2J-40KVA340*420*1080145
TDGC2J-50KVA370*460*1050160
TDGC2J-60KVA370*460*1200
TDGC2J-80KVA450*560*1350
TDGC2J-100KVA450*560*1350
