调压器

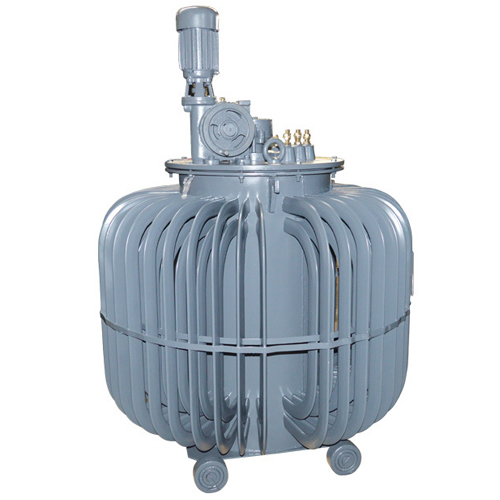

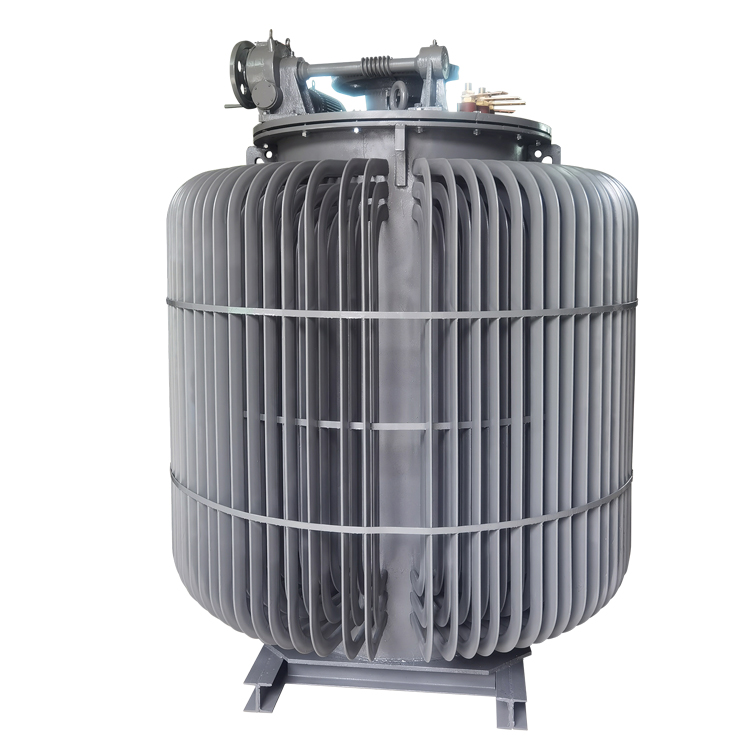

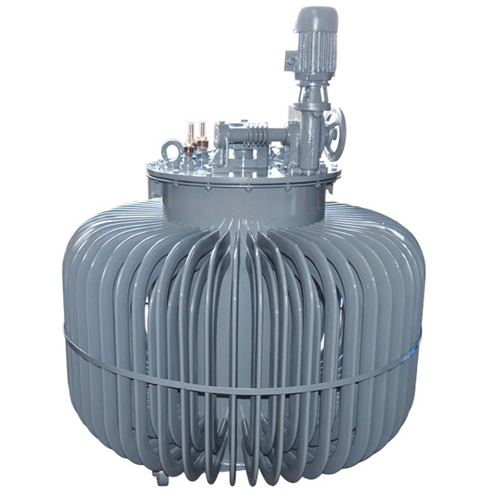

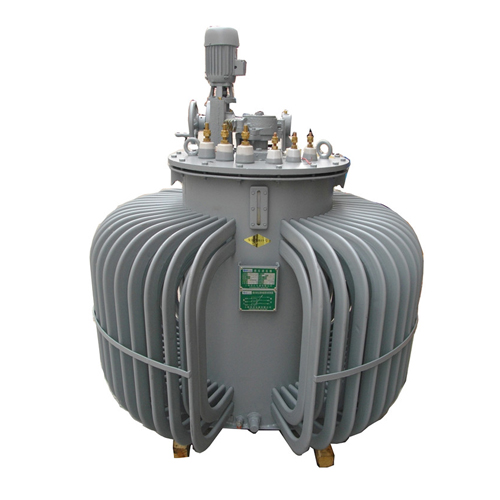

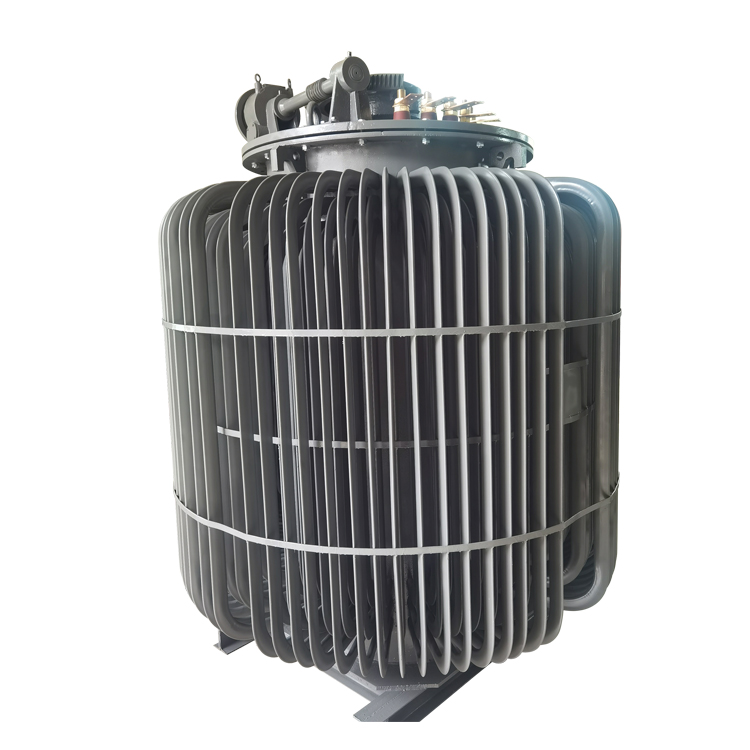

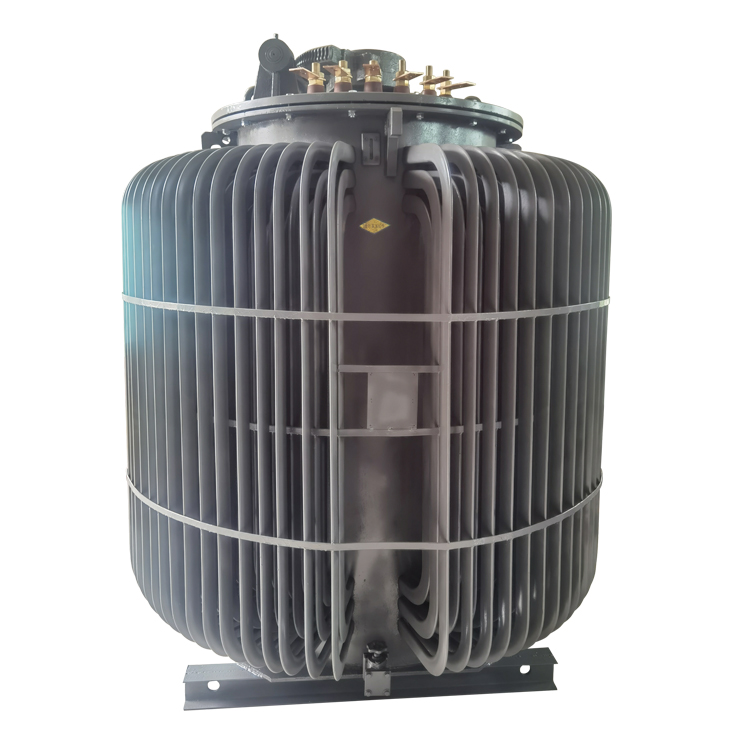

产品名称:油浸式感应调压器
服务热线:0577-61589696 13736763435

油浸式感应调压器是一种在电机电器试验、电炉控温、整流设备配套、发电机励磁等领域广泛应用的电力设备。工作原理与堵转的异步电动机相似,而能量转换关系则类似于自耦变压器。它借助于手轮或伺服电动机等传动机构,使定子和转子之间产生角位移,从而改变定子绕组与转子绕组感应电动势的相位和幅值关系,以达到调节输出电压的目的

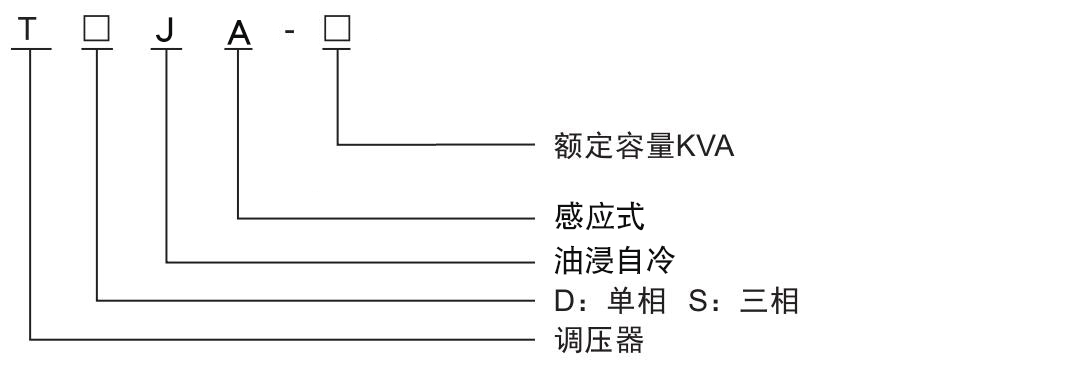

一、型号及其含义


二、产品特点

1. 无触点调节:油浸式感应调压器采用无触点调节方式,这使其使用寿命相对较长。

2. 适用范围广:它适用于各种性质的负载,包括感性负载、容性负载和阻性负载。

3. 过载能力强:由于其特殊的设计,油浸式感应调压器具有较强的过载能力。

4.*运行可靠:由于无滑动触头,其运行非常可靠,且维护方便。

5. 散热条件:容量小者可采用空气冷却,容量大者则需用油冷却,以保证其正常运行

三、应用领域

油浸式感应调压器分为三相式TSJA和单相TDJA式两种,分别适用于不同的应用场景,在机械制造、化工、纺织、通讯、军工等行业得到广泛应用。此外,它还适用于城镇居民区域调压箱(站),以及对城市燃气压力有不同要求的锅炉、工业炉窑等工业用户。

四、适用条件
在下列条件下,本产品能长期连续运行。
1.海拔高度不超过1000米;
2.周围介质温度不高于+40℃;
3.空气相对湿度不大于85%;
4.不含有化学腐蚀性气体及导电粉尘的环境中;
5.无爆炸危险的气体环境中;
6.户内使用。
本产品的温升标准为:油面温升55℃,(在周围介质温度为40℃时,油面最高温度不允许超过95℃),绕组温升65℃铁心温升80℃。
五、主要技术参数
1.产品名称:三相油浸式感应调压器。
2.型号:TSJA三相、TDJA单相
3.额定容量:100KVA~1600KVA
4.输入电压:三相380V
5.输出电压:0-420V,0-500V,0-650V可调(可定制)
6.频率:50Hz/60Hz
7.绕组温升:小于65K
8.油面温度升高:<55K
9.核心结构:环型。
10.相对湿度:<95%;
11.环境温度:-15℃ - + 40℃
12.效率:95%以上
13.绝缘等级:A级。
14.过载能力:瞬时过载能力120%(10分钟内)。
15.冷却方式:油浸自冷却
16.电气连接方式:感应自动耦合
17.抗电强度:2000V/min
18.绝缘电阻:20MΩ
19.噪音:≤80分贝
20.电压调节模式:电机调速和手动电压调节。

型号

额定输出容量
(KVA)

输入电压
(V)

输出电压范围
(V)

额定输出电流(A)

空载电流(A)

总损耗(W)

外形尺寸
(cm)

重量
(kg)

TSJA-100

100

380

0-420

137

25

5000

Φ105×166

1200

TSJA-100

100

380

0-380

152

26

5200

Φ105×166

1200

TSJA-100

100

380

0-220

262

29

5800

Φ120×166

1300

TSJA-100

100

380

0-180

321

30

6000

Φ120×166

1300

TSJA-125

125

380

0-650

111

23

4750

Φ105×166

1200

TSJA-125

125

380

0-500

144

28

5600

Φ120×166

1300

TSJA-125

125

380

0-420

172

30.5

6000

Φ120×166

1300

TSJA-140

140

380

0-650

124

25

5150

Φ120×166

1300

TSJA-140

140

380

0-500

162

30.5

6150

Φ120×166

1300

TSJA-140

140

380

0-420

192

33.5

6500

Φ120×166

1300

TSJA-160

160

380

0-650

142

28

5600

Φ120×166

1300

TSJA-160

160

380

0-500

185

34.5

6700

Φ120×166

1300

TSJA-160

160

380

0-420

220

37.5

7500

Φ120×166

1300

TSJA-160

160

380

0-380

243

39

7800

Φ120×166

1300

TSJA-180

180

380

0-650

160

30.5

6150

Φ120×166

1300

TSJA-200

200

380

0-650

178

34.5

6700

Φ120×166

1300

TSJA-200

200

380

0-500

231

42.5

8500

Φ142×171

1800

TSJA-200

200

380

0-420

275

46

9000

Φ142×171

1800

TSJA-200

200

380

0-380

304

47.5

9200

Φ142×171

1800

TSJA-225

225

380

0-650

200

37.5

7700

Φ127×171

1700

TSJA-250

250

380

0-650

222

42.5

8500

Φ142×171

1800

TSJA-250

250

380

0-500

289

51.5

10000

Φ142×171

1800

TSJA-250

250

380

0-420

344

56

10600

Φ152×209

2800

TSJA-280

280

380

0-650

249

46

9100

Φ142×171

1800

TSJA-315

315

380

0-650

280

51.5

10000

Φ152×209

2800

TSJA-315

315

380

0-500

364

63

11800

Φ152×209

2800

TSJA-315

315

380

0-420

433

69

12600

Φ152×209

2800

TSJA-315

315

380

0-380

479

71

13000

Φ152×209

2800

TSJA-350

350

380

0-650

311

56

10800

Φ152×209

2800

TSJA-400

400

380

0-650

355

63

11800

Φ152×209

3000

TSJA-400

400

380

0-500

462

77.5

14000

Φ152×209

3300

TSJA-400

400

380

0-420

550

85

15000

Φ152×209

3300

TSJA-450

450

380

0-650

400

69

13000

Φ152×209

3300

TSJA-500

500

380

0-650

444

77.5

14000

Φ152×209

3300

TSJA-500

500

380

0-500

577

82

14000

Φ152×215

3500

TSJA-500

500

380

0-380

759

84

15000

Φ152×215

3500

TSJA-630

630

380

0-650

560

95

17000

Φ158×258

6000

TSJA-630/6

630

6000

0-6300

57.7

8

17000

Φ158×258

6500

TSJA-630/10

630

10000

0-10500

34.6

5

18000

Φ158×258

6500

TSJA-800

800

380

0-650

711

115

19000

Φ173×258

6500

TSJA-800/6

800

6000

0-6300

73.3

9.8

20000

Φ215×275

8500

TSJA-800/10

800

10000

0-10500

44

6.2

21200

Φ215×275

8500

TSJA-1000

1000

380

0-650

888

140

22400

Φ172×258

7000

TSJA-1000/6

1000

6000

0-63000

91.6

11.8

23600

Φ215×275

8500
