产品概述

产品详情

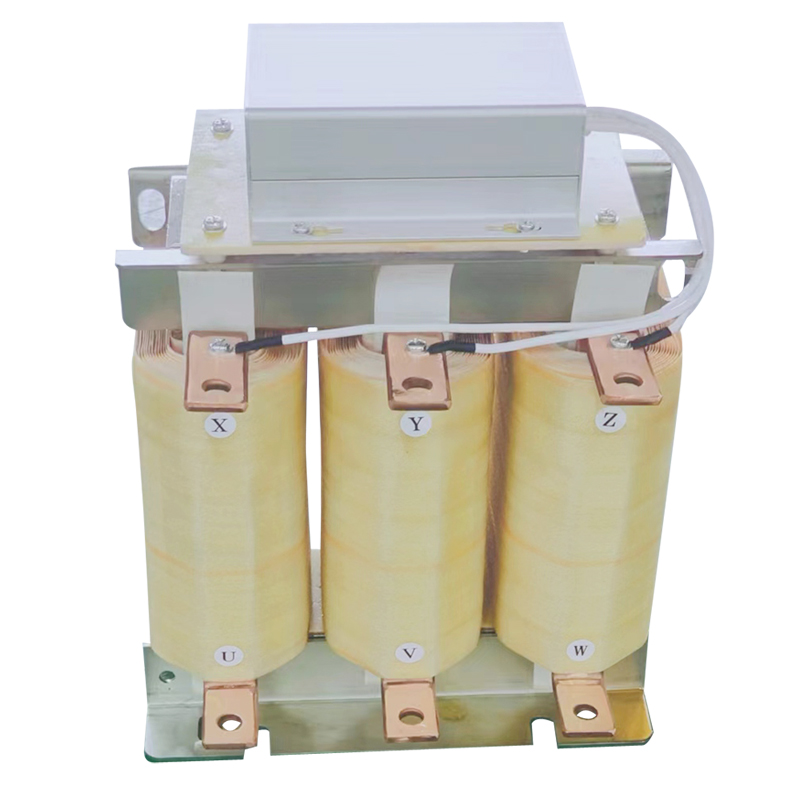

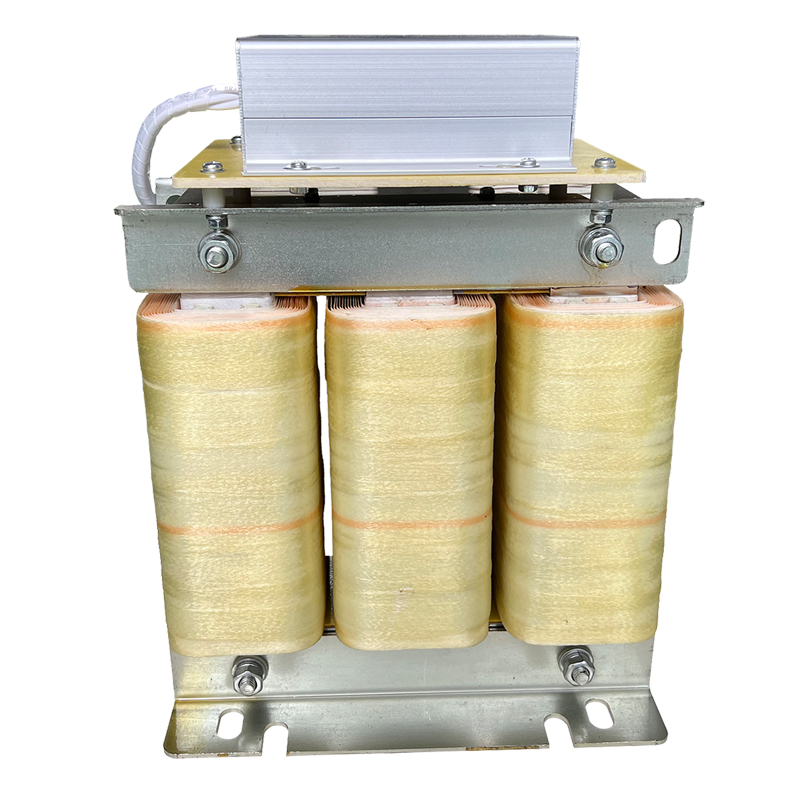

du/dt 滤波器，主要构件包括串联滤波电抗器 L、滤波电容 C、电阻 R，所以，又叫 RLC 滤波器。du/dt 滤波器主要是用来保护电动机、延长变频器的有效传输距离至≤500 米。

一、du/dt 滤波器的作用

du/dt 滤波器的主要作用，体现在如下两个方面：

1）抑制变频器逆变侧的 du/dt

变频器输出的并不是标准的正弦波，而是方波，或者是 PWM 波或 SPWM 波，这种波形的 du/dt 会非常高，可以达到 5000V/μs，这会严重威胁电动机的绝缘，使用 du/dt 滤波器之后，可将变频器输出侧的 du/dt 降低到≤500V/μs。

2）延长变频器的有效传输距离

du/dt 滤波器通常在变频器与电动机之间的连接导线长度在≥300 米，且≤500米的情况下选用，如果不考虑成本的情况下，可以认为 du/dt 滤波器的适用导线长度为≤500 米。

2、du/dt 滤波器的功能du/dt 的功能可以从如下两个方面来讲：

二、保护电动机

对于安装变频器之后，电动机可能会出现啸叫、振动、过热、绝缘老化加速、轴承频繁损坏、绝缘频繁击穿等问题，此时，应该考虑选装 du/dt 滤波器。对于变频器与电动机之间的连接导线较长，或者是潜水泵/深井泵等场合，需要提前考虑在变频器的输出侧选装变频器专用输出电抗器、du/dt 滤波器，或者是正弦波滤波器。

三、解决谐波干扰问题

因为变频器输出的是 PWM 波，或者是叫 SPWM 波，这种波形中，含有较大的谐波，导致变频器干扰其周围的敏感机电设备、低压电气、仪器仪表、传感器、监控、通讯等问题，此时，如果不考虑成本的情况下，du/dt 滤波器来解决。
