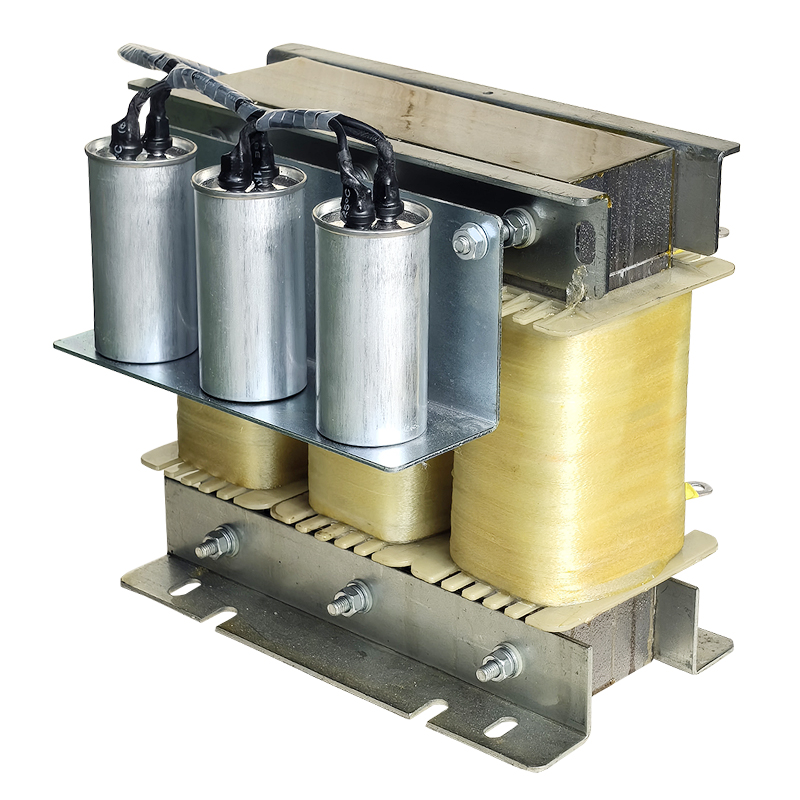

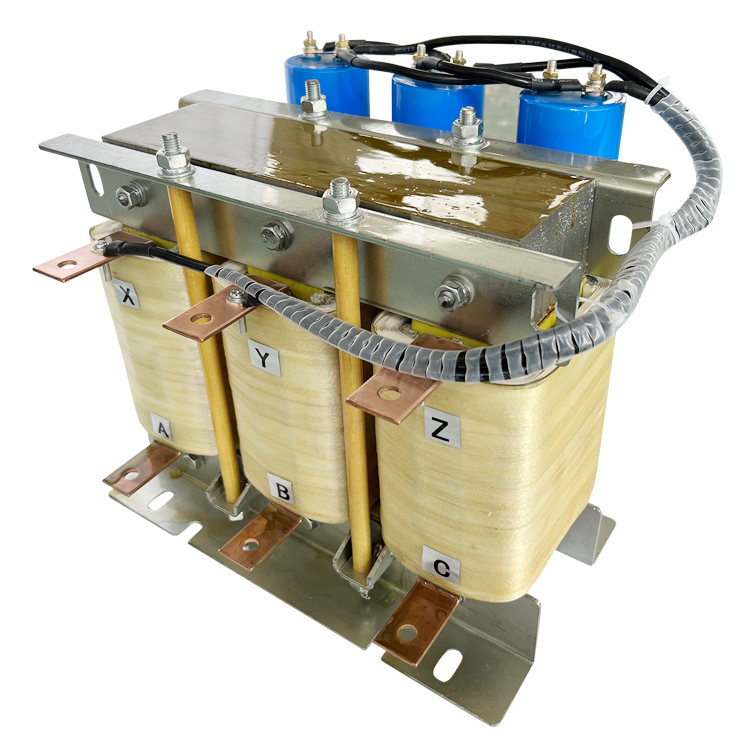

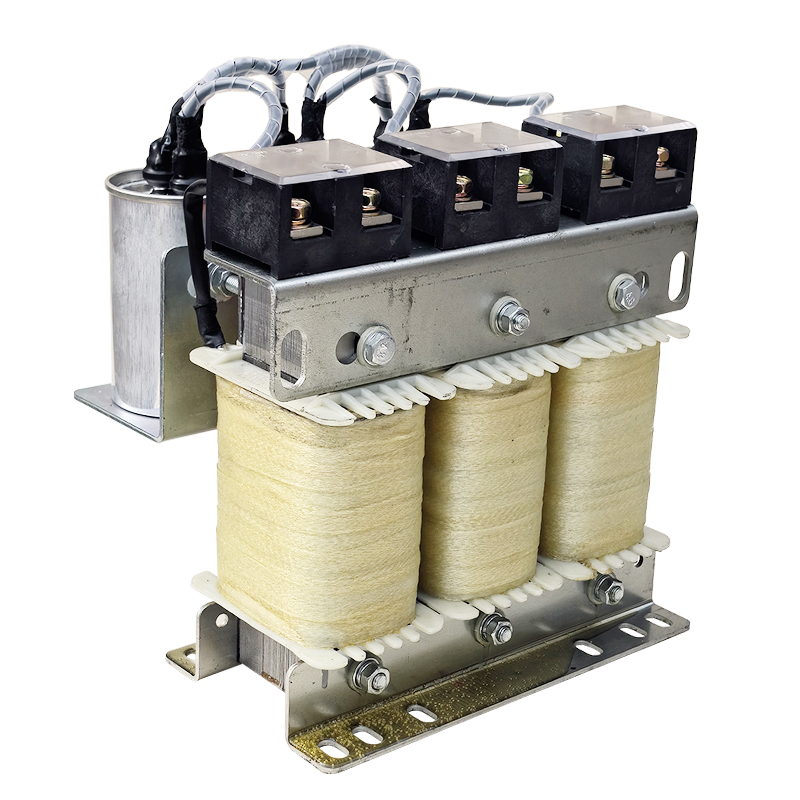

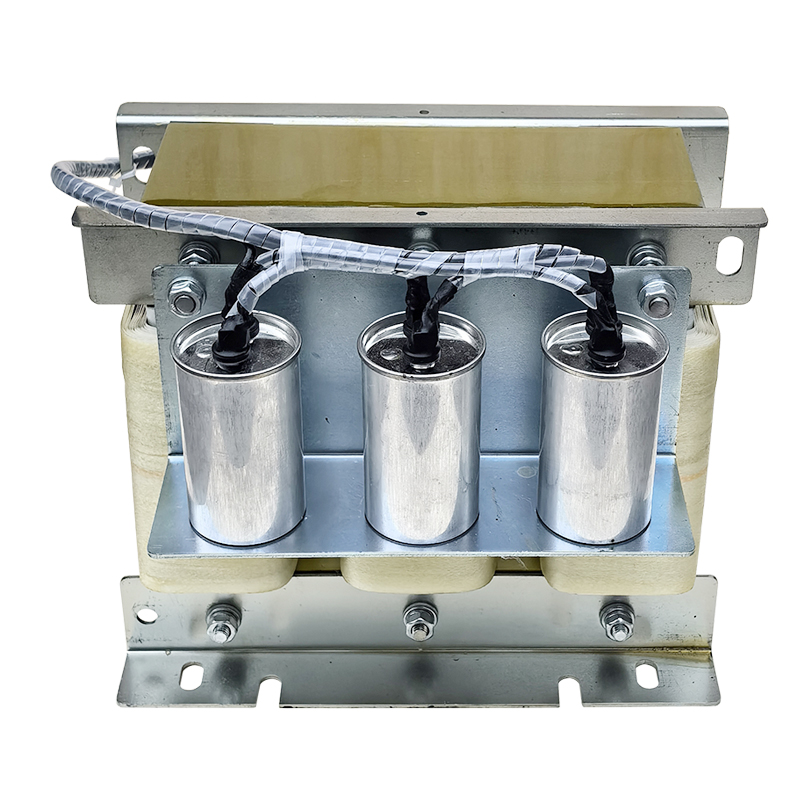

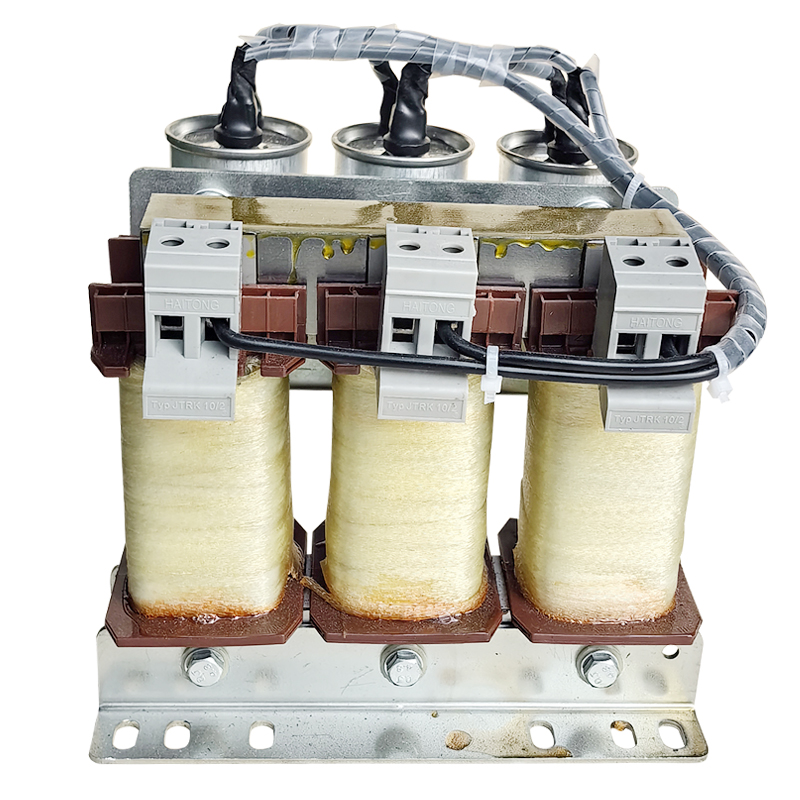

正弦波电抗器

联系我们

For More Information Call

0577-61589696

产品概述

?正弦波电抗器是一种特殊的滤波电抗器,主要用于改善电力系统中电压和电流的波形,使之更接近于正弦波。正弦波电抗器通常用于变频器等电力电子设备中,以减少谐波干扰,提高系统的稳定性和效率。正弦波滤波器安装在变频器的输出端,电机电流流过该滤波器。变频器的输出变量会被滤波,生成近似正弦的电机电压和电流。它可以降低电机中的杂散损耗,并大大降低电机运行的噪

产品详情
产品选型:
变频器与电机之间的长距离控制(尤其是石油钻井,煤矿及矿山设备等上千米线缆连接的控),若不装正弦波滤波器容易造成三相异步电动机发热,噪音大,绝缘老化加快,降低其使用寿命,并且容易线缆爆裂。
1. 对于 380V/690V 电压等级的正弦波滤波器压降 UD8%13%,负载电压约有 10%左右电压损失。 可加装三相升压隔离变压器来调整负载所需要电压值。并且隔离变压器也起到电的隔离及一定的滤波作用。
2. 对于电网电压为 380V 或者 690V 电压等级时,负载电压等级更高的设备控制(如 1140V3300V 等)。可选择同电网电压等级的正弦波滤波器进行滤波后,通过三相升压隔离变压器
来供给负载所需要电压值。

3. 正弦波滤波器滤波效果:THDI5%dv/dt500V/us

正弦波电抗器的主要作用包括:
1. 滤波:滤除电网中的高次谐波,使电流波形更接近正弦波,减小对电网的污染。
2. 减小电压波动:正弦波电抗器可以减小电压波动,提高电力系统的稳定性。
3. 提高功率因数:通过减小无功功率,提高系统的功率因数,从而提高电力系统的效率。
正弦波电抗器的设计通常需要考虑电网的电压、电流、频率等参数,以及所需的滤波效果和抗谐波能力等因素。同时,在安装和使用正弦波电抗器时,也需要注意其接线方式、运行环境、维护保养等问题,以确保其正常运行和有效发挥作用。
正弦波电抗器与一般的滤波电抗器的主要区别在于其优化的滤波特性,使其能够更好地改善电流和电压的波形,使之更接近于理想的正弦波形。这种特性使得正弦波电抗器在需要高质量电力供应的场合,如工业自动化、数据中心、医疗设备等领域具有广泛的应用。

单相220V通过变频器转变为三相380V,输出的波形为PWM方波波形,通过正弦波输出滤波电抗器,可以使波形转变为工厂用的正弦波380V,供设备正常使用产品特点:
将变频器输出的PWM波转换成为正弦波

1、隆低电机的涡流损耗以及电机噪声

2、减少输出电缆上和电机中的脉冲电流,延长电机寿命

3、可在变频器与电机间使用更长的电缆联线
4、减小对外的辐射,在一定场合可以使用非屏蔽电缆,降低了对现场布线的要求

产品工艺:
1. 铁芯采用优质硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来。
2. 线圈采用 F、H 级绝缘系统,大大提高了长期运行的可靠性。
3. 电抗器均采用真空压力浸漆工艺(VPI),经高温热烘固化后产品在运行中大大减少了噪音和震动,产品整体机械强度高,防潮性能好。大大提高了长期运行的可靠性。
4. 温升低,损耗小,综合利用率高,便于安装。?
滤波电抗器性能参数:
1.额定工作电压:AC380V/AC690V/50/Hz2.使用海拔:≤2000m
3.绝缘电阻:>100MΩ
4.音:<70dB
5.防护等级:IP00
6.绝缘等级:F/H
7.抗电强度:AC3000V/AC4200V/50HZ/5mA/60s 无飞弧击穿(若滤波电抗器与滤波电容器连接时将连接线断开)
8.升:按照 GB6450-86(F 级绝缘考核≤规定值)
9.使用环境:-25~55
10.产品执行标准:GB10229-88IEC289:1987JB9644-1999 半导体电气传动用电抗器。
滤波电容器性能参数:
1.额定工作电压:AC380V/AC690V/50/Hz
2.介子:金属化聚丙烯薄膜
3.结构:干式无感电容结构,铝壳封装,树脂填充(UL94V-0
4.工作温度:-40~85
5.容量偏差:±5%-±10%
6 损耗因数:≤2×10-3@100Hz,20±5
7.极间耐压:1.5Urms(AC)@50Hz,10S, 20±5
8.极壳耐压:(1.5Upeak+1000VAC,最小 3000VAC(10S,50Hz)
9.绝缘电阻:(IR×Cn30000s(不超过 30GΩ),100VDC(20±5).60S
10.使用寿命:100000 小时@Urms,70
11.引用标准:IEC61071?
