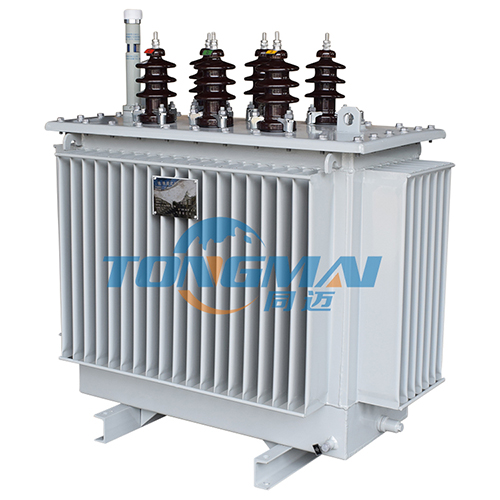

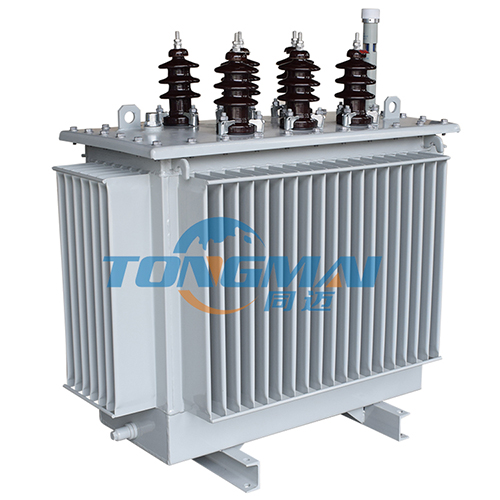

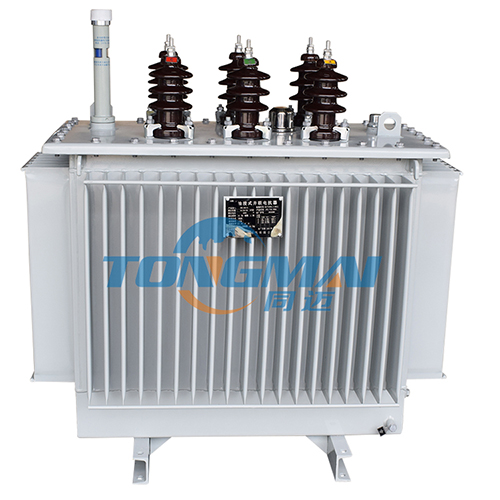

BKS油浸式并联电抗器

联系我们

For More Information Call

0577-61589696

产品概述

BKS系列油浸式铁芯并联电抗器, 适用于35kV及以下电力系统和高铁供电系统中高压并联回路,通过主变向系统输送感性无功,用以补偿输电线路的容性电流,防止轻负荷线端电压升高,维持输电系统电压稳定性,提高电力系统功率因数和节约能源,限制系统工频电压的升高和操作过电压,从而降低系统的绝缘水平,保证线路的可靠运行。随着我国城市规模的不断扩大及城市电网的改造,架空线路输电逐渐被地下电缆输电所替代,使得输电网络的对地电容性充电电流急剧增大,为了降低

产品详情

?产品特点

1、 ?产品采用优质硅钢片、放电线圈、绝缘材料及先进变压真空干燥工艺,确保各项电气性能指标。

2、 ?铁芯柱经环氧树脂整体浇注成型,运行时振动小,噪音低。

3、 ?优化设计技术性能参数,各项性能指标符合国家、行业标准的规定及用户的需求。

4、 ?产品为油浸自冷式、结构紧凑、体积小、重量轻,安装和维护简单等特点。

5、 ?采用优质变压器油、高压点胶电缆纸和不浸漆工艺瓦楞电绝缘纸为主绝缘,绝缘性能优良,油箱为波纹油箱循环散热好,使铁芯和线圈温升低,以硅钢片为导磁材料,磁通在铁芯中流通,对周围环境电磁污染小

执行标准

GB 1094.1-1996 电力变压器第1部分 总则

GB 1094.2-1996 电力变压器第2部分 温升

GB 1094.3-2003 电力变压器第3部分 绝缘水平绝缘试验和外绝缘空气间隙

GB 1094.5-2003 电力变压器 第5部分 承受短路的能力

JB/T5346-1998 ?串联电抗器

GB/T10229-1988 电抗器

DL/T462-1992 ??高压并联电容器用串联电抗器订货技术条件

IEC289-1988 ???电抗器

使用环境条件

1.海拔高度不超过1000米;

2.运行环境温度-25℃至+45℃,相对湿度不超过90%

3.周围无有害气体,无易燃易爆物品。

性能参数

额定电压:10kV35kV

绝缘水平:Li75AC35Li200AC85

额定频率:50Hz

绝缘等级:A

联结组别:Y

额定电抗率:按客户需求定做
