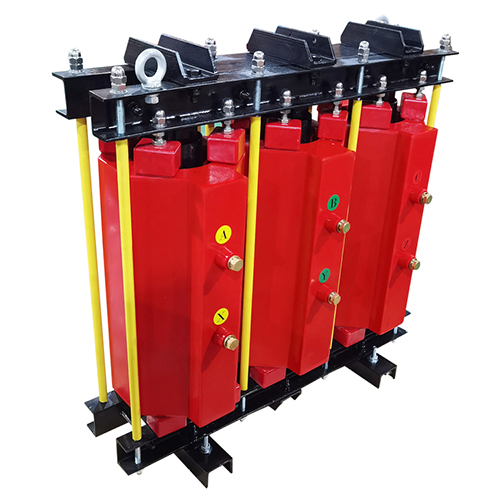

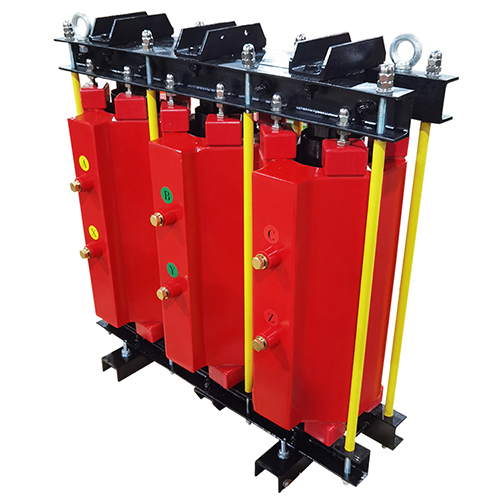

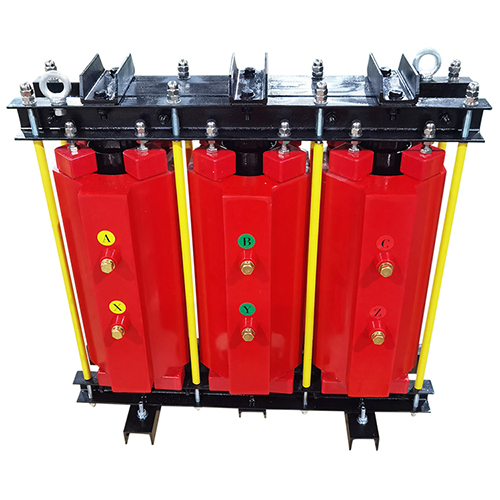

CKSC高压干式串联电抗器

联系我们

For More Information Call

0577-61589696

产品概述

产品详情

CKSC系列树脂干式铁芯串联电抗器执行标准?

IEC289-88电抗器?

GB/T1094.6-2011电抗器

JB5346-98串联电抗器?

DL464-92高压并联电容器用串联电抗器订货技术条件?

电抗器型号及其含义

如果您需要订购我们的电抗器,请参见下面的订货号。

我们不仅可以为您提供标准的货物,还可以根据您的技术条件,为您定制电抗器。


使用条件?

正常适用条件为海拔不超过1000米,环境温度不高于40℃,如合同产品超出正常使用条件,应按GB1094GB6450GB10229的有关规定进行设计调整。

无功补偿

无功补偿系统电容器回路串联接电抗器,可以抑制谐波对电容器的影响,同时也能消除谐波引起的谐振危害,由于串联电抗器会引起电容器两端的电压升高,所以在选择电容器和电抗器时,要充分考虑电抗器导致电容器端电压升高后,此电压对电容器的影响。

?迈高压铁芯串联电抗器性能与优点

1.?高品质铁芯

电抗器铁芯及铁扼均采用高精度冲床整体模压成型,保证每台产品铁芯厚度一致,心柱部分采用独特的气压成型技术,保证心柱紧密无松动,尽可能保证三相之间的电感平衡度,确保电抗器调谐精度,

此外,在谐波污染程度严重的电网环境中,充足的铁芯线性度可承受电容组的反复投切而不造成饱和问题

2.?高等级的耐温绝缘材料

电抗器电磁线的绝缘层采用F级聚脂薄膜材料,即使现场运行环境极其恶劣,也能保证电抗器的安全可靠运行,

3.?整体线圈真空浸漆工艺

整个电抗器单元都是在真空的状态下浇筑入环氧树脂材料,并在过压的情况下烘干,真空过压注入保证线包每一个缝隙都充满树脂,从而达到降低噪音,减少震动,增强散热的目的。

4.?特有的铁芯结构

电抗器铁芯采用优质低损耗进口冷轧取向硅钢片,心柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布做间隔,以确保电抗气隙在运行中不发生变化,从而保证产品具有良好的线性度和电感的稳定性

技术指标

工作电压:AC6KV10KV35KV

电抗率:1%4.5%5%6%12%

绝缘水平:铁芯-绕组35KV AC/50Hz/100mA60秒无飞弧击穿

??????????铁芯-绕组2000V DC,绝缘阻值≥100MΩ

温升:铁芯温升85K,线圈温升≤95K

噪音:<65dB(于电抗器水平距离点1米测试)

过载能力:电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行

线性度:在1.8倍额定电流下的电抗值与额定电抗值之比不低于0.95

平衡度:三相电抗器在任意两相电抗器值之差不大于±2%

绝缘等级:电抗器整体绝缘水平在F极(155℃)以上

运行环境:海拔高度1500米,环境温度-25~+45℃,相对湿度≤90%

执行标准:GB1094.6 GB19212.1 GB19212.21

注意事项

1.?如果您能够直接提供电抗器的订货号,请根据订货号购货。

2.?如果您不确定电抗器的订货号,请告诉我们如下参数,我们的工程师会为您选择合适的电抗器,所需要的数据包含不限于:主变容量、系统电压、用电负荷等。

CKSC高压铁芯电抗器
型号 单价 网上报价 额定电流 匹配电容 外形尺寸 安装尺寸
CKSC-6/10-6% 3500 5.25 6KVAr 690*300*660 420*200
CKSC-9/10-6% 3800 7.87 9KVAr 720*300*700 440*200
CKSC-12/10-6% 4150 10.5 12KVAr 750*300*670 460*200
CKSC-15/10-6% 5000 13.12 15KVAr 750*300*710 460*200
CKSC-18/10-6% 5250 15.75 18KVAr 780*300*700 480*200
CKSC-21/10-6% 6500 18.37 21KVAr 780*300*750 480*200
CKSC-24/10-6% 6650 20.99 24KVAr 780*300*790 480*200
CKSC-27/10-6% 7250 23.62 27KVAr 810*350*760 500*250
CKSC-30/10-6% 7750 26.24 30KVAr 810*350*820 500*250
CKSC-36/10-6% 9300 31.49 36KVAr 810*350*910 500*250
CKSC-42/10-6% 10000 36.74 42KVAr 840*350*890 500*250
CKSC-45/10-6% 10250 39.36 45KVAr 840*350*930 520*250
CKSC-48/10-6% 11000 41.99 48KVAr 840*350*950 520*250
CKSC-54/10-6% 11880 47.24 54KVAr 870*350*930 520*250
CKSC-60/10-6% 12500 52.48 60KVAr 870*350*990 540*250
CKSC-72/10-6% 13750 62.98 72KVAr 900*350*1010 560*250
CKSC-90/10-6% 17500 78.73 90KVAr 900*400*1150 560*300
CKSC-108/10-6% 18750 94.47 108KVAr 930*400*1190 580*300
CKSC-126/10-6% 22500 110.22 126KVAr 930*400*1290 580*300
CKSC-144/10-6% 24500 125.96 144KVAr 960*500*1340 600*400
CKSC-162/10-6% 25650
