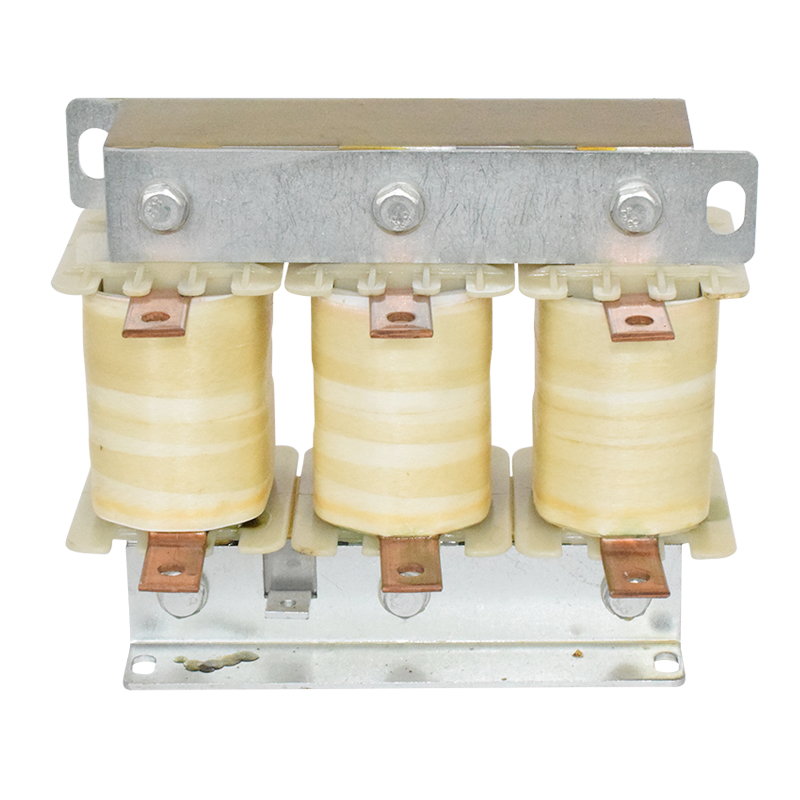

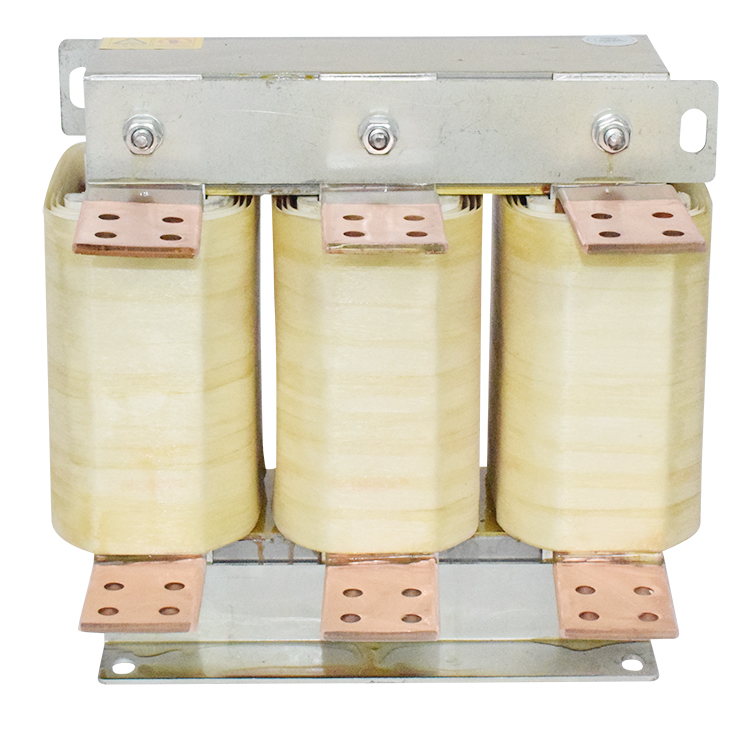

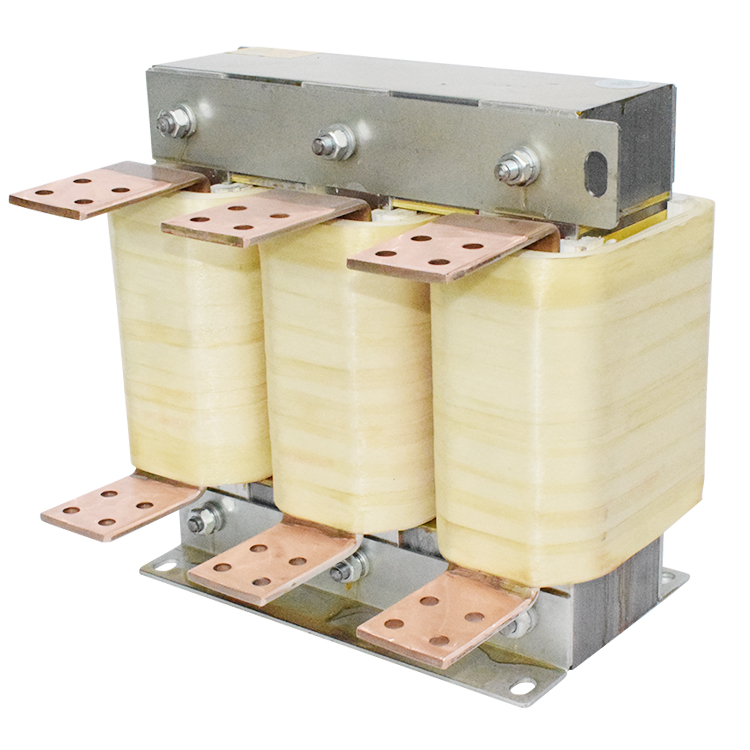

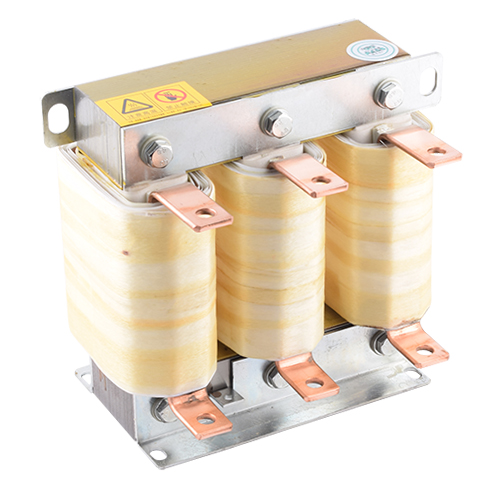

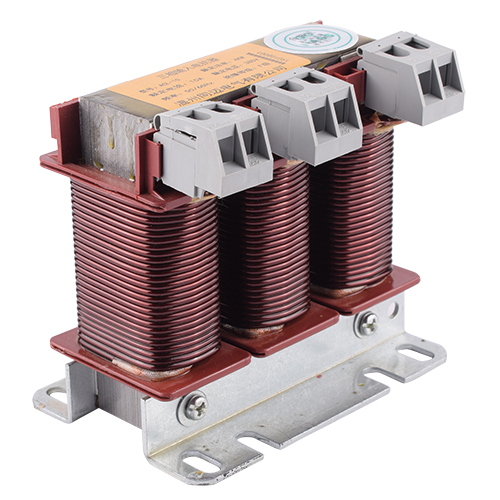

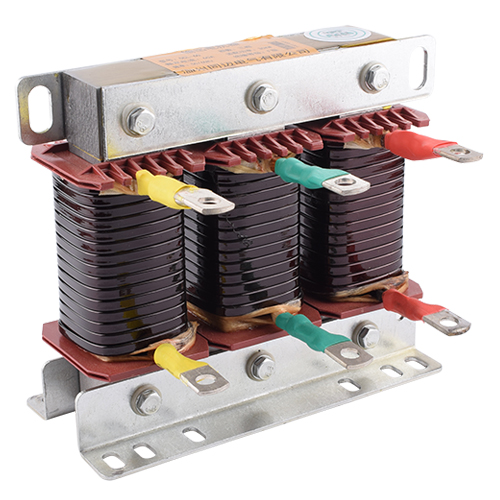

输出电抗器（也称为出线电抗器或Output Reactor）是一种重要的电气设备，广泛应用于工业自动化系统工程中，特别是在使用变频器的场合，当变频器输出电流通过输出电抗器时，电感会阻碍电流的快速变化，从而减缓电流波动。同时，电抗器还能与电缆的分布电容形成谐振回路，进一步抑制谐波的产生和传播
二、主要功能：
1. 增大有效传输距离：当变频器输出到电机的电缆长度超过产品规定值时，输出电抗器能够补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流，从而增大变频器到电动机的有效传输距离。
2. 抑制谐波：输出电抗器能够抑制变频器输出的谐波，减小谐波对其他设备的影响，保护设备免受损坏，并改善电力系统的稳定性。
3. 减小噪声：通过抑制谐波，输出电抗器还能减小变频器的噪声。
4. 保护设备：在电动机启动或制动过程中，输出电抗器能够限制电流的快速变化，减少对电动机的冲击和损坏。
三、应用场合
输出电抗器广泛应用于需要变频器驱动的各类电动机控制系统中，如工业自动化生产线、风力发电系统、太阳能发电系统、电梯控制系统等。在这些系统中，输出电抗器能够有效地提高系统的稳定性和可靠性，保护设备免受损坏。
四、技术参数和执行标准
1、额定工作电压380V/50HZ或690V/50Hz
2、额定工作电流:1A到5000A
3、抗电强度铁芯与绕组AC3000V/50HZ/MA/10S无飞弧击穿(出厂试验)
4、电抗器噪音:<50DB(与电抗器水平距离点1米测试
5、绝缘等级:F级以上
6、防护等级:IP06
7、产品执行标准: GB19212.1 - 2008GB19212.21 2007GB10946-2011
| 适配变频器功率（KW ） | 输入电抗器型号 | 输出电抗器型号 | 外形尺寸长×宽 ×高 | 安装尺寸 |
|---|---|---|---|---|
| 0.75 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 1.5 | ACL-5A/4.4V | OCL-5A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 2.5 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 4 | ACL-10A/4.4V | OCL-10A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 5.5 | ACL-15A/4.4V | OCL-15A/2.2V | 130 ×90 ×110 | 100 ×65 |
| 7.5 | ACL-20A/4.4V | OCL-20A/2.2V | 130 ×90 ×110 | 100 ×65? |
| 11 | ACL-30A/4.4V | OCL-30A/2.2V? | 150 ×110 ×140 | 120 ×75 |
| 15 | ACL-40A/4.4V | OCL-40A/2.2V | 150 ×110 ×140 | 120 ×75 |
| 18 | ACL-50A/4.4V | OCL-50A/2.2V | 190 ×140 ×170 | 8 5 × 65 |
| 22 | ACL-60A/4.4V | OCL-60A/2.2V | 190 ×140?×170 | 8 5?× 65 |
| 30 | ACL-80A/4.4V | OCL-80A/2.2V | 215 ×150 ×170 | 105 ×65 |
| 37 | ACL-100A/4.4V | OCL-100A/2.2V | 230 ×150 ×180 | 175 ×75 |
| 45 | ACL-125A/4.4V | OCL-125A/2.2V | 230 ×150?×180 | 175?×75 |
| 55 | ACL-150A/4.4V | OCL-150A/2.2V | 230 ×160 ×180 | 175 ×90 |
| 75 | ACL-200A/4.4V | OCL-200A/2.2V | 230 ×170 ×180 | 175 ×100 |
| 90 | ACL-250A/4.4V | OCL-250A/2.2V | 230 ×170 ×210 | 175 ×95 |
| 110 | ACL-280A/4.4V | OCL-280A/2.2V | 230 ×170?×210 | 175?×95 |
| 132 | ACL-300A/4.4V | OCL-300A/2.2V | 230 ×170?×210 | 175?×95 |
| 160 | ACL-400A/4.4V | OCL-400A/2.2V | 270 ×190 ×240 | 200 ×115 |
| 187 | ACL-450A/4.4V | OCL-450A/2.2V | 270 ×190?×240 | 200?×115 |
| 200 | ACL-500A/4.4V | OCL-500A/2.2V | 270 ×190?×240 | 200?×115 |
| 220 | ACL-550A/4.4V | OCL-550A/2.2V | 300 ×200 ×280 | 225 ×130 |
| 250 | ACL-600A/4.4V | OCL-600A/2.2V | 300 ×200?×280 | 225?×130 |
| 315 | ACL-720A/4.4V | COL-720A/2.2V | 300 ×200?×280 | 225?×130 |
| 375 | ACL-800A/4.4V | OCL-800A/2.2V | 350 ×?250 ×?330 | 275 ×140 |
| 400 | ACL-1000A/4.4V | OCL-1000/2.2V | 350?×?250?×?330 | 275?×140 |
| 500 | ACL-1200A/4.4V | OCL-1200A/2.2V | 350?×?250?×?330 | 275?×140 |
| 630 | ACL-1500A/4.4V | OCL-1500A/2.2V | 450 ×310 ×380 | 320 ×180 |
| 700 | ACL-1650A/4.4V | OCL-1650A/2.2V | 450 ×320 ×380 | 320?×180 |
| ACL-2000A/4.4V | OCL-2000A/2.2V | 450 ×320?×380 | 320?×180 | |
| ACL-2500A/4.4V | OCL-2500A/2.2V | 450 ×320?×380 | 320?×180 | |
| ACL-3000A/4.4V | OCL-3000A/2.2V | 450 ×320?×380 | 320?×180 |
