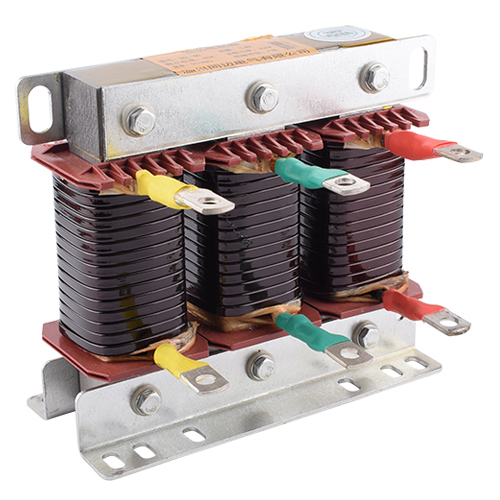

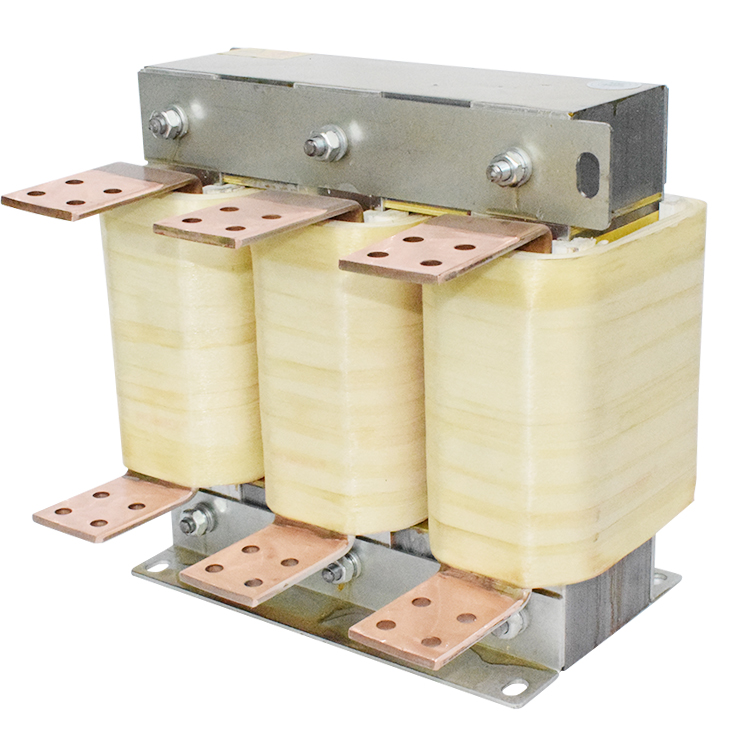

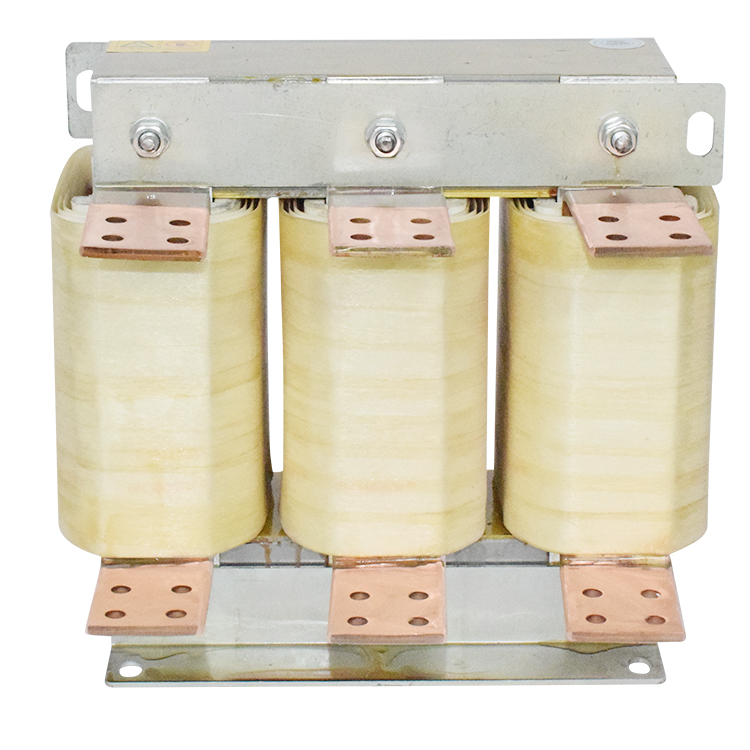

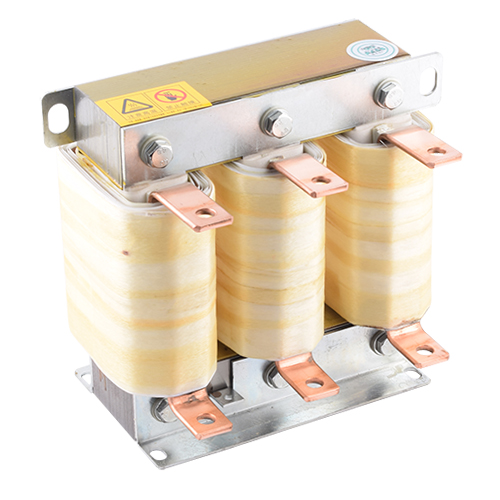

ACL输入电抗器
产品分类
产品概述
产品详情
二、主要功能：
1. 抑制浪涌电压和浪涌电流：限制电网电压突变和操作过电压引起的电流冲击，保护变频器等敏感设备免受损害。
2. 平滑滤波：平滑电源电压中包含的尖峰脉冲，使电压波形更加稳定。
3. 改善功率因数：通过其电感特性，有助于提高电力系统的功率因数，减少无功功率的消耗。
4. 抑制谐波：降低变频器输入电网的谐波电流，改善电网质量。
三、产品特点
1.降低电机噪音：通过减少电流波动，降低电机的噪音水平。
2.降低涡流损耗：改善电机的运行效率，减少能源浪费。
3.适用范围广：特别适用于电源对其他设备有明显干扰（如干扰、过压）的场合，以及电源相间电压不平衡小于额定电压1.8%的线路。
四、应用场合
输入电抗器广泛应用于需要稳定电源和减少谐波污染的场合，如变频器控制系统、电力电子设备、工业自动化系统等。在这些系统中，输入电抗器能够有效地保护设备免受电网波动和谐波干扰的影响，提高系统的稳定性和可靠性。
五、技术参数和执行标准
1、额定工作电压380V/50HZ或690V/50Hz
2、额定工作电流:1A到5000A
3、抗电强度铁芯与绕组AC3000V/50HZ/MA/10S无飞弧击穿(出厂试验)
4、电抗器噪音:<50DB(与电抗器水平距离点1米测试
5、绝缘等级:F级以上
6、防护等级:IP06
7、产品执行标准: GB19212.1 - 2008GB19212.21 2007GB10946-2011
| 适配功率 (KW) | 额定电流 (A) | 压降 | 绝缘等级 | 外形尺寸 长×宽×高（mm) | 安装尺寸（mm﹚ |
| 1.5 | 5 | 2% | F、H | 130×90×110 | 100×60 |
| 4 | 10 | 2% | F、H | 130×90×110 | 100×60 |
| 5.5 | 15 | 2% | F、H | 130×90×110 | 100×60 |
| 7.5 | 20 | 2% | F、H | 130×90×110 | 100×60 |
| 11 | 30 | 2% | F、H | 150×110×140 | 120×75 |
| 15 | 35 | 2% | F、H | 150×110×140 | 120×75 |
| 18 | 40 | 2% | F、H | 190×140×170 | 135×60 |
| 22 | 50 | 2% | F、H | 190×140×170 | 135×60 |
| 30 | 60 | 2% | F、H | 215×150×170 | 105×65 |
| 37 | 80 | 2% | F、H | 230×150×180 | 175×75 |
| 45 | 125 | 2% | F、H | 230×150×180 | 175×75 |
| 55 | 150 | 2% | F、H | 230×160×180 | 175×90 |
| 75 | 200 | 2% | F、H | 230×170×180 | 175×100 |
| 90 | 250 | 2% | F、H | 230×170×210 | 175×95 |
| 110 | 280 | 2% | F、H | 230×170×210 | 175×95 |
| 132 | 300 | 2% | F、H | 230×170×210 | 175×95 |
| 160 | 400 | 2% | F、H | 270×190×240 | 200×115 |
| 187 | 450 | 2% | F、H | 270×190×240 | 200×115 |
| 200 | 500 | 2% | F、H | 270×190×240 | 200×115 |
| 220 | 550 | 2% | F、H | 300×200×280 | 225×130 |
| 250 | 600 | 2% | F、H | 300×200×280 | 225×130 |
| 315 | 720 | 2% | F、H | 350×250×330 | 275×140 |
| 375 | 800 | 2% | F、H | 350×250×330 | 275×140 |
| 400 | 1000 | 2% | F、H | 350×250×330 | 275×140 |
| 500 | 1200 | 2% | F、H | 400×300×320 | 300×150 |
| 630 | 1500 | 2% | F、H | 450×310×380 | 320×180 |
| 700 | 1650 | 2% | F、H | 450×320×380 | 320×180 |
