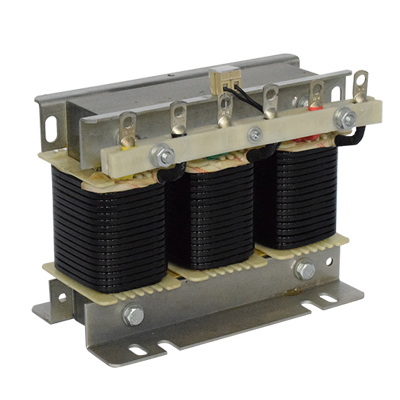

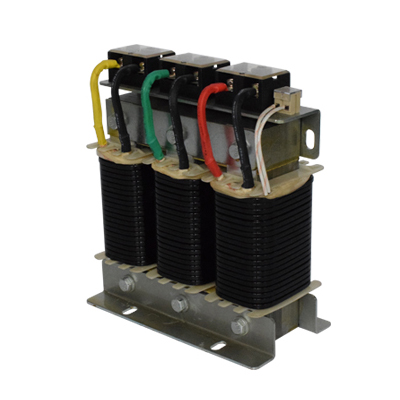

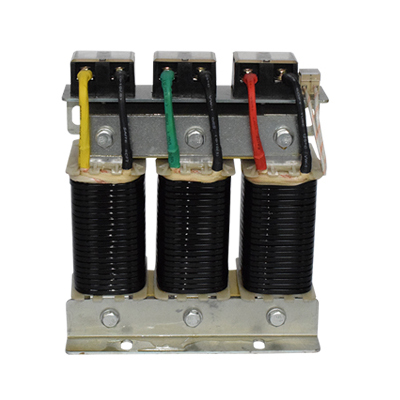

ZKSG智能电容电抗器

联系我们

For More Information Call

0577-61589696

产品概述


ZKSG智能电容电抗器专用于智能电容器,电容器受到谐波电流、合闸涌流及操作过程电压的影响,造成电容损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波、保护电容器,避免谐波电压电流及冲击电压电流影响

产品详情

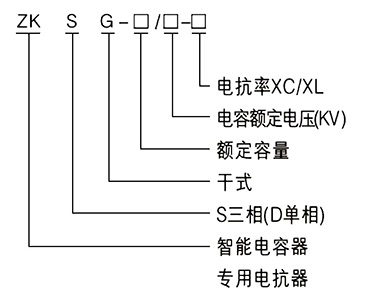

型号及其含义


结构特点
● 该电抗器分为三相和单相两种,均匀铁心干式;
● 铁芯釆用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均勺、片整齐优美,确保电抗器运行低温升低噪音的性能;
● 线圈采用优质绝缘导线经专用机器绕制,具有平整度好,外型美观的优点;
● 电抗器在装配过程中,所有夹件经过防腐蚀处理,关键夹件釆用无磁材料,并经预烘-真空浸漆-热烘固化等一系列流程,使电器线圈与铁芯牢固成
体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果;
● 电抗器外形尺寸参考标准柜体尺寸设计体积小、接线方便,大大节约用户柜体成本投资。

性能参数
● 可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV,1.14KV
● 电抗率的种类:1%、4.5%、5.6%、6%、7%、12%、13%、14%;
● 耐压等级为:5KV/min
● 绝缘等级:B级、F级、H级
● 噪声≤45dB,
● 过载能力,在额定电流不大于1.35倍以内连续行;
● 电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95;
● 产品执行标准:GB19212.1-2008,GB19212.21-2007,GB1094.6-2011

使用环境条件
● 海拔高度不超过2000米;
● 运行环境温度-25°C至+45°C,相对湿度不超过90%
● 周围无有害气体,无易燃易爆物及导电粉尘;
● 周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

订货须知
1.电抗器型号
2.额定电感值
3.额定电流A
4.绝缘等级
5.额定电压(电网电压)
6.其他特殊要求可在与销售客服另行规定
7.电抗率(XC/XL)
