串联电抗器是电力系统中一种重要的补偿设备，它通过串联安装在电力系统中，对系统电压进行补偿和稳定，以提升电力系统的可靠性和稳定性，它基于电感元件和电容元件对电流的阻抗特性。当电抗器串联在电力系统中时，其电感会阻碍电流的流动，从而减缓电压的波动。通过调整电抗器的电感值，可以实现对系统电压的精确控制。同时，电容器可以与电抗器配合，形成谐振电路，进一步改善电压波形和电能质量。

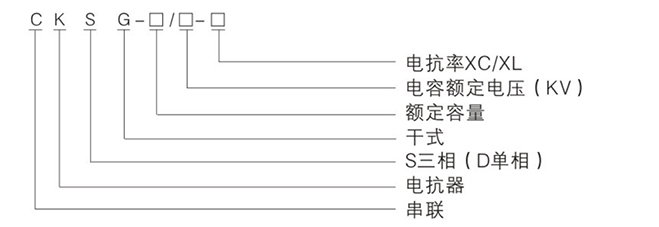

一、型号及其含义
二、主要功能
1. 电压补偿与稳定：低压串联电抗器能够补偿电力系统中的电压降，保持电压在稳定范围内波动，提高供电质量。
2. 提高功率因数：通过补偿电力系统中的电感性无功功率，提高系统的功率因数，减少无功电流在电网中的流动，降低电能损耗。
3. 抑制谐波：在电力系统中，非线性负载会产生谐波电流，对电网造成污染。低压串联电抗器可以与电容器配合，形成滤波电路，有效抑制谐波电流的传播。
4. 保护电容器：在电容器组投切过程中，会产生较大的涌流。串联电抗器可以限制涌流的大小，保护电容器免受损坏。
四、应用领域
串联电抗器在电力系统中有着广泛的应用。它常被安装在电力系统的变电站和配电装置中，用于提高电能的传输效率和供电质量。此外，在工业和民用建筑中，低压串联电抗器也发挥着重要作用，用于提高电力设备和设施的运行效率，减少能源损耗。

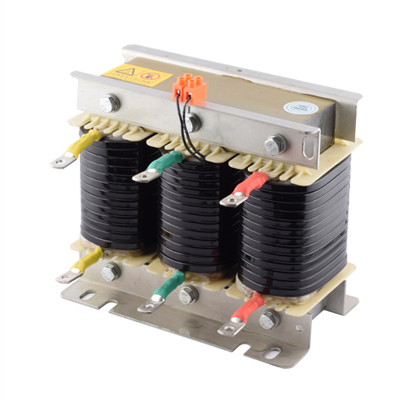

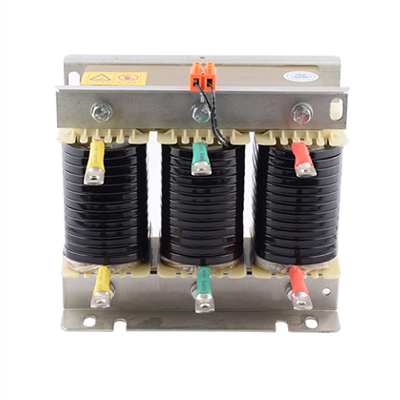

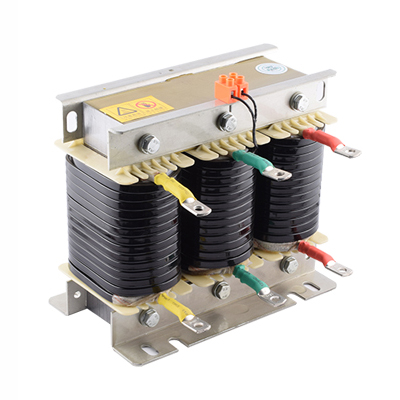

二、结构特点
1.该滤波电抗器分为三相和单相两种,均为铁芯干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙釆用环氧层压玻璃布板作间隔,采用专用粘接剂粘接,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化等一系列工艺流程,釆用H级浸渍漆,使电抗器的线圈和铁芯牢固地结合在一起。
5.电抗器的夹件、紧固件等采用非磁性材料,确保电抗器具有较高的品质因数,确保具有较好的滤波效果。
6.外露部件均釆取了防腐蚀处理,引岀端子釆用了镀锡铜管端子。
7.同迈电容电抗器体积小、重量轻、外观美等优点。
三、性能参数
1.可用于0.4KV、0.45KV、0.48KV、0.525kv、0.66kv、0.69KV、1.14KV;
2.电抗率的种类:1%、4.5%、5.6%、6%、7%、12%、13%、14%;
3.耐压等级为3kv/min
4.绝绿等级B级、级、H级
5.噪声≤45dB
6.过载能力≤1.35倍以内连续行;
7.三相电抗器的任意两相电抗值之差不大于±3%
四、使用环境条件
1.海拔高度不超过2000米;
2.运行环境温度-25℃至+45°C,相对湿度不超过90%;
3.周围无有害气体,无易燃易爆物品及导电粉尘;
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
五、型号及其尺寸
| 电抗器型号 | 匹配电容容量（kvar） | 电抗器容量（kvar） | 外形尺寸（mm） | 安装尺寸（mm） |
|---|---|---|---|---|
| CKSG-0.35/0.45-7% | 5 | 0.35 | 180×180 ×155 | 100 ×80 |
| CKSG-0.7/0.45-7% | 10 | 0.7 | 180×180?×155 | 100?×80 |
| CKSG-0.84/0.45-7% | 12 | 0.84 | 180×180?×155 | 100?×80 |
| CKSG-1.05/0.45-7% | 15 | 1.05 | 250 ×190 ×190 | 150 ×85 |
| CKSG-1.4/0.45-7% | 20 | 1.4 | 250 ×190?×190 | 150?×85 |
| CKSG-1.75/0.45-7% | 25 | 1.75 | 250 ×190?×190 | 150?×85 |
| CKSG-2.1/0.45-7% | 30 | 2.1 | 250 ×215 ×205 | 150 ×105 |
| CKSG-2.52/0.45-7% | 35 | 2.52 | 250 ×215?×205 | 150?×105 |
| CKSG-2.8/0.45-7% | 40 | 2.8 | 310 ×210 ×235 | 200 ×100 |
| CKSG-3.15/0.45-7% | 45 | 3.15 | 310 ×210?×235 | 200?×100 |
| CKSG-3.5/0.45-7% | 50 | 3.5 | 310 ×210?×235 | 200?×100 |
| CKSG-4.2/0.45-7% | 60 | 4.2 | 310 ×210?×235 | 200?×100 |
| CKSG-4.9/0.45-7% | 70 | 4.9 | 310 ×230 ×255 | 200 ×120 |
| CKSG-5.6/0.45-7% | 80 | 5.6 | 310 ×230?×255 | 200?×120 |
| CKSG-6.3/0.45-7% | 90 | 6.3 | 310?×240 ×255 | 200 ×130 |
| CKSG-7.0/0.45-7% | 100 | 7.0 | 310?×240?×255 | 200?×130 |
400V系统/三相， XL/XC=7%，匹配电容器电压450V（用于5/7次谐波较大的场合）本公司可按用户需要定做各种电抗器
