直流平波电抗器，又称为平波电抗器或直流电抗器，在电力系统中具有重要的作用，是一种电子装置，主要用于整流后直流回路中，用于抑制整流电路输出中的纹波成分，使输出的直流电流更加平稳、接近于理想直流。

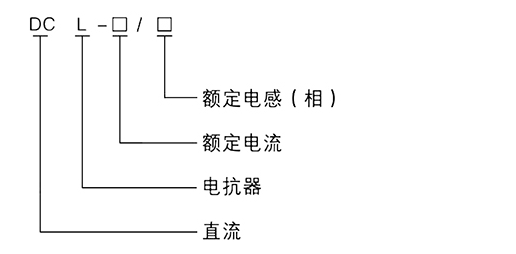

型号及其含义
一、功能：
1. 降低谐波干扰：直流平波电抗器能够限制叠加在直流电流上的交流分量，将其控制在一定范围内，从而有效抑制变流装置产生的谐波，降低对电力系统的干扰。
2. 保持整流电流连续：该电抗器能够保持整流电流的连续性，减小电流的脉动值，从而改善输入功率因数。
3. 提高系统稳定性：在电力系统中，负载的变化可能导致电压的波动，直流平波电抗器能够稳定电压和平稳电流，提高电力系统的稳定性。
4. 限制电流上升率：在直流快速开关切断故障电流时，直流平波电抗器能够限制电流的上升率，保护电力设备和系统安全。
二、工作原理
直流平波电抗器的工作原理基于电感器的阻抗特性。当直流电流通过电感器时，电感器会产生自感电动势，该电动势会阻碍电流的变化。因此，在整流电路中，直流平波电抗器能够平滑直流电流中的脉动成分，使输出电流更加平稳。
三、结构与类型
结构：直流平波电抗器一般由线圈、支架、绝缘支柱、均压环、底座等组成。其中，线圈是无导磁材料的空心线圈，是电抗器的主要部分。为了增大电感量并防止磁通饱和，直流平波电抗器常采用切开铁芯并加有空气隙的设计。
类型：根据不同的应用需求和设计特点，直流平波电抗器可分为干式平波电抗器和油浸式平波电抗器等多种类型。干式平波电抗器无油，消除了火灾危害和环境影响，且易于维护；而油浸式平波电抗器则具有较高的电感量和较好的散热性能。
四、特点

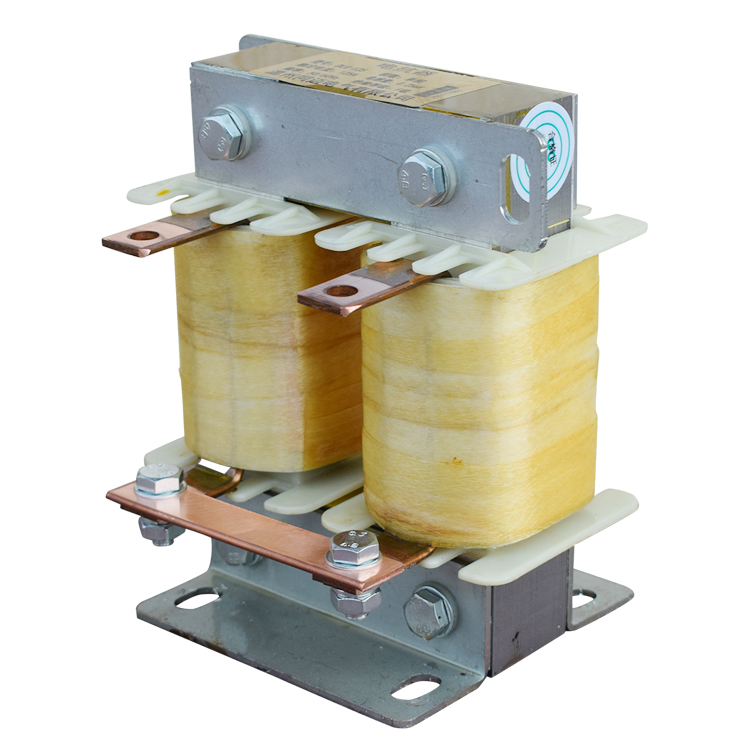

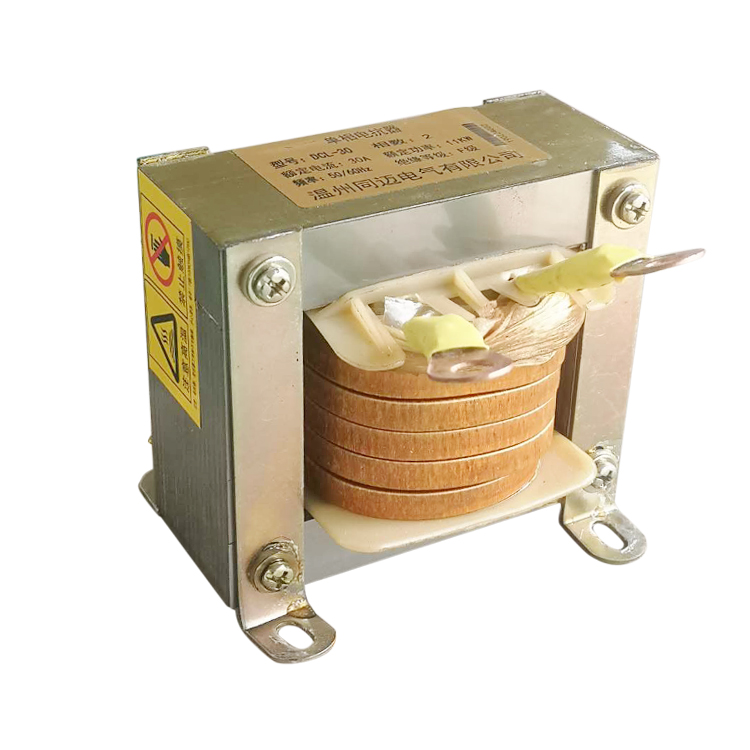

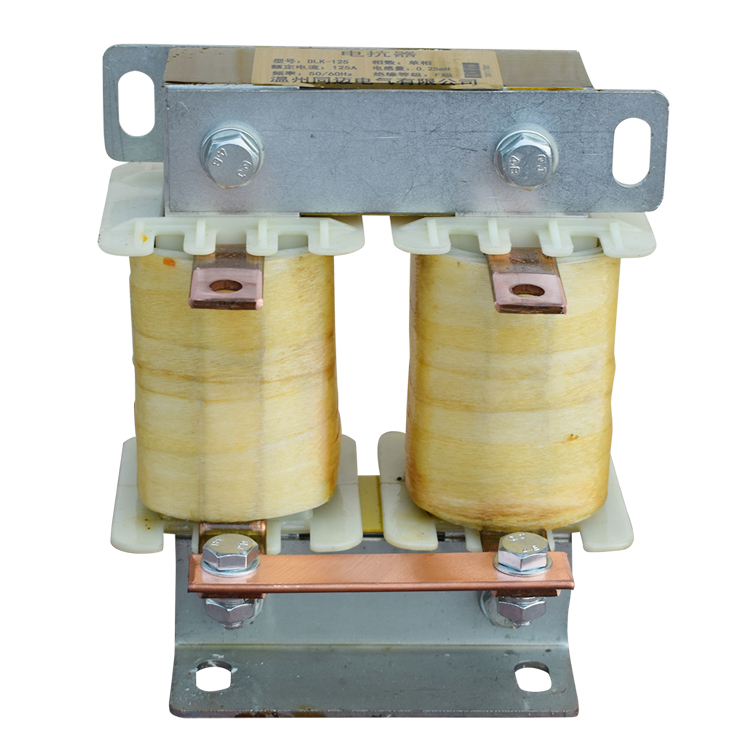

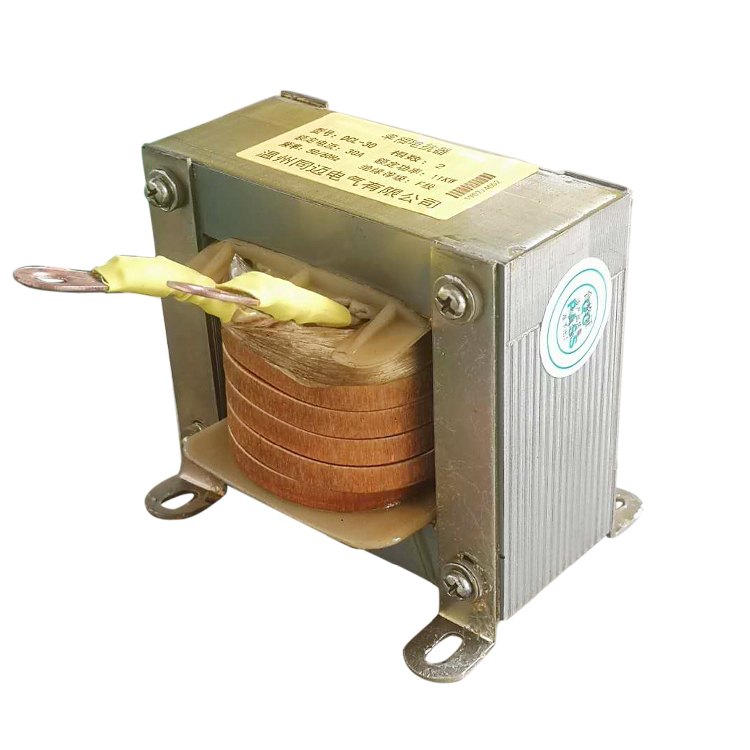

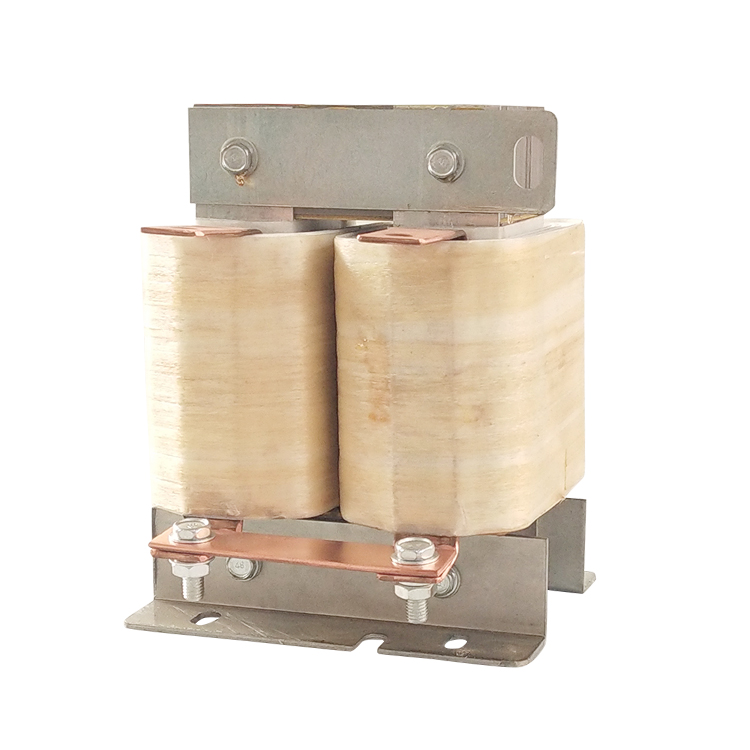

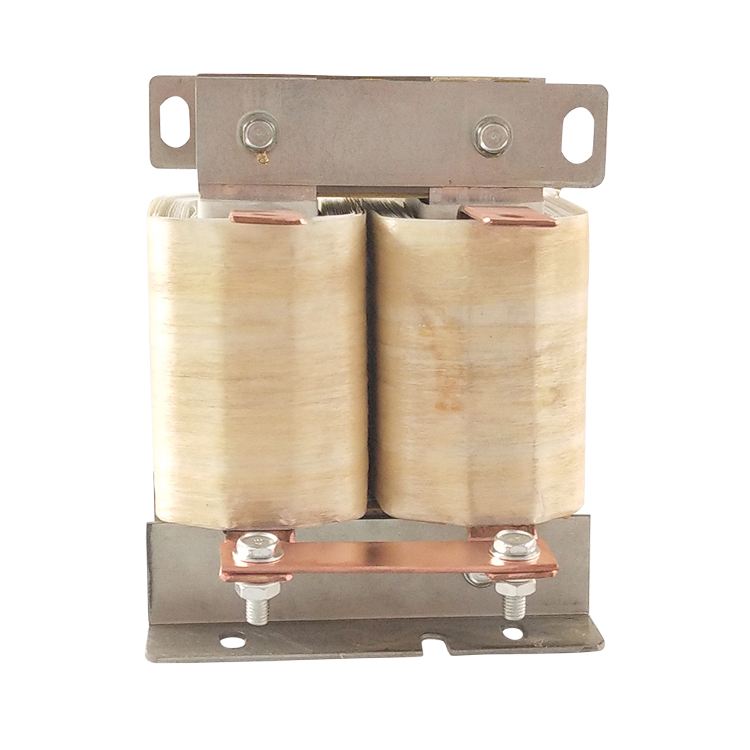

直流平波电抗器在电路中主要用于改善电网质量提高功率因素之用,同迈公司生产的直流平波电抗器釆用优质进口冷轧矽钢片精制而成,主要由铁芯和线圈两部分组成铁芯一般为两芯柱式结构,两芯柱由多只硅钢片铁饼迭积而成,并间有绝绿板隔离,不让铁芯岀现磁饱和,铁轭为方轭,组装后依靠拉紧螺杅上下压紧,以减少噪音,本产品为干式自冷,有F级和H级二种绝缘等级。具有体积小,温升低,噪音低等特点。
五、技术参数和执行标准
1、额定工作电压:DC500V-DCl000V
2、抗电强度:铁芯一绕组3000VAC/50HZ/MA/10S无飞弧击穿
3、绝缘电阻:铁芯一绕组1000VDC,绝缘阻值≥100M
4、电抗器噪音小于65dB(与电抗器水平距离点1米测试)
5、产品执行标准 :GB19212 1-2008 GB19212.212007 GB10946-2011
六、型号及尺寸
| 电抗器型号 | 适配功率（KW） | 额定电流（A） | 电感量（mh） | 绝缘等级 | 外形尺寸（mm） | 安装尺寸*（mm） |
|---|---|---|---|---|---|---|
| DCL-5A | 1.5 | 5 | 11 | F/H | 100 ×100× 110 | 85 ×75 |
| DCL-10A | 4 | 10 | 6.37 | F/H | 100 ×100× 110 | 85×75 |
| DCL-15A | 5.5 | 15 | 4.25 | F/H | 100 ×100× 110 | 85×75 |
| DCL-20A | 7.5 | 20 | 3.18 | F/H | 130 ×110 × 150 | 100 ×85 |
| DCL-30A | 11 | 30 | 2.12 | F/H | 130 ×110 × 150 | 100 × 85 |
| DCL-35A | 15 | 35 | 1.7 | F/H | 130 ×115 × 150 | 100 ×85 |
| DCL-40A | 18.5 | 40 | 1.6 | F/H | 130 ×115× 150 | 100×85 |
| DCL-50A | 22 | 50 | 1.27 | F/H | 150 ×115 ×160 | 110 ×90 |
| DCL-60A | 30 | ?60 | 1.06 | F/H | 150 ×125 ×160 | 110 ×90 |
| DCL-80A | 37 | 80 | 0.79 | F/H | 170 ×125 ×170 | 120 ×90 |
| DCL-110A | 45 | 110 | 0.53 | F/H | 170 ×130 ×170 | 120×90 |
| DCL-150A | 55 | 150 | 0.42 | F/H | 180 ×150 ×210 | 120×110 |
| DCL-200A | 75 | 200 | 0.32 | F/H | 200 ×180 ×210 | 150 ×115 |
| DCL-250A | 90 | 250 | 0.25 | F/H | 200 ×190 ×210 | 150 ×115 |
| DCL-275A | 110 | 275 | 0.23 | F/H | 200 ×200 ×260 | 150 ×120 |
| DCL-330A | 132 | 300 | 0.19 | F/H | 200 ×200×260 | 150×120 |
| DCL-380A | 160 | 380 | 0.17 | F/H | 210 ×205 ×280 | 180 ×115 |
| DCL-400A | 187 | 400 | 0.16 | F/H | 210 ×205×280 | 180×115 |
| DCL-450A | 200 | 450 | 0.14 | F/H | 230 ×200 ×280 | 180 ×120 |
| DCL-500A | 220 | 500 | 0.127 | F/H | 260 ×200 ×280 | 200 ×120 |
| DCL-600A | 250 | 500 | 0.11 | F/H | 260 ×200 ×280 | 200 ×120 |
| DCL-700A | 315 | 700 | 0.09 | F/H | 260 ×220 ×295 | 200 ×130 |
| DCL-800A | 375 | 800 | 0.08 | F/H | 280 ×250 ×300 | 200 ×135 |
| DCL-1000A | 400 | 1000 | 0.063 | F/H | 300 ×270 ×300 | 220 ×145 |
订货须知
1.电抗器型号
2.额定电感值
3.额定电流A
4.绝缘等级
5.额定电压（电网电压）
6.其他特殊要求可在与销售客服另行规定
7.电抗率（XC/XL）
