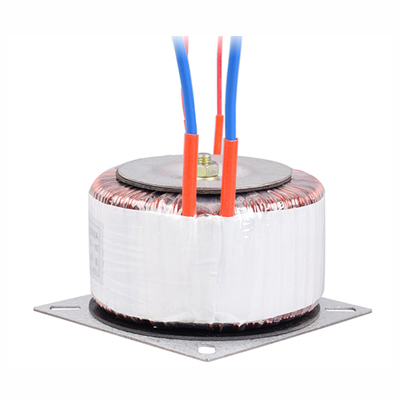

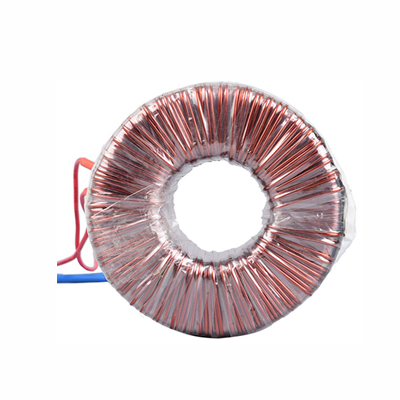

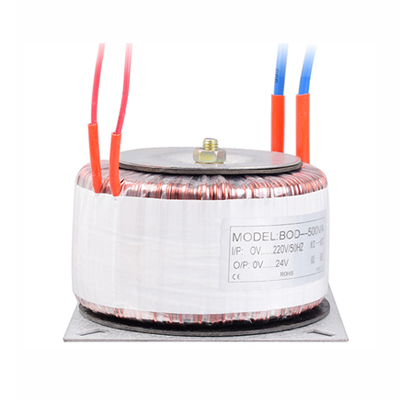

BOD环形变压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? ?BOD环形变压器是电子变压器的一大类型,已广泛应用于家电设备和其它技术要求较高的电子设备中,它的主要用途是作为电源变压器和隔离变压器。环形变压器在国外已有完整的系列,广泛应用于计算机、医疗设备、电讯、仪器、灯光照明、家电音响、电气控制、加湿器、雾化器、户外工程、安防监控设备等方面,具有体积小、效率高、温升低、漏磁小,安装易等优点。

产品详情

使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
技术参数
相? ? ? ?数:单相
容? ? ? ?量:50VA~5000VA
输入电压:单相220V、380V
输出电压:6V、12V、15V、24V、30V、36V、55V、70V、110V、127V、220V、380V等(可定制)
频? ? ? ?率:50/60Hz
效? ? ? ?率:≥90%
绝缘等级:F级、H级、HC级可供选择(常规H级)耐温180°
工作效率:感应式(隔离式)
波形失真:无附加波形失真
绝缘电阻:≥50MΩ
温? ? ? ?升:60K
电气强度:工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力:二倍的额定电流,维持1分钟
执行标准:产品符合VDE0550,?IEC439、JB5555、GB226等国际国家标准
环境温度:-20℃~+50℃
湿? ? ? ?度:≤95%RH不结露
海拔高度:<1000米
相对湿度:<90%
冷却方式:干式自冷/风冷
工作场所:无腐蚀性气体及导电粉尘
设计寿命:20年以上
注意:安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘

产品特点
1.效率高:采用高品质的材料和紧凑结构,使铁芯与绕组之间的距离降到最小故效率可达90%以上;
2.漏磁小:环型变压器的铁芯磁隙小且绕线匀衡;
3.低噪音,产热小:由于环型变压器是用高品质低损耗的材料制成,具有均匀圆形截面和连续的绕线,电阻损耗和产热都很低;
4.外形尺寸小,重量轻环形变压器比叠片式变压器重量可以减轻一半;
5.容易安装环形变压器只有中心一个安装螺杆,特别容易在电子设备中进行快速安装与拆卸;

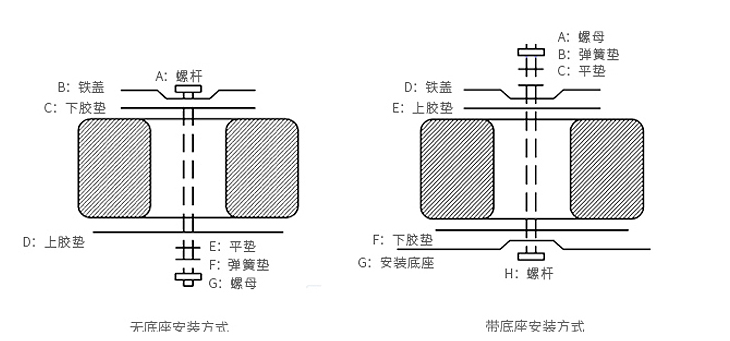

型号及安装尺寸



?

规格型号

铁芯尺寸(mm

压盘(mm

?

重量(g
