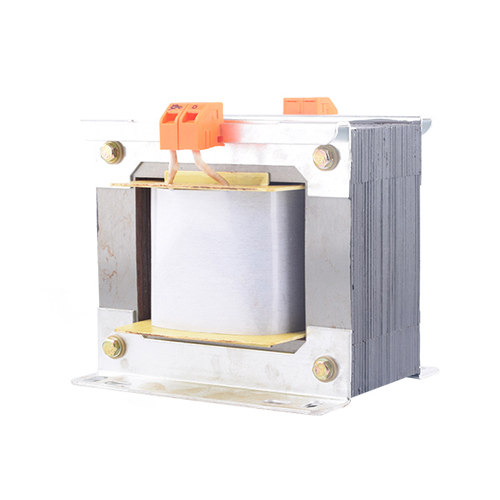

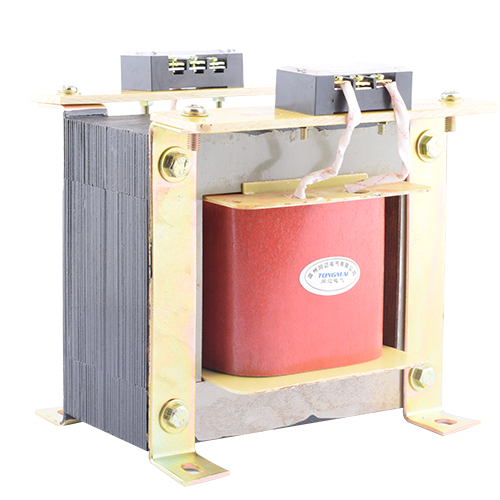

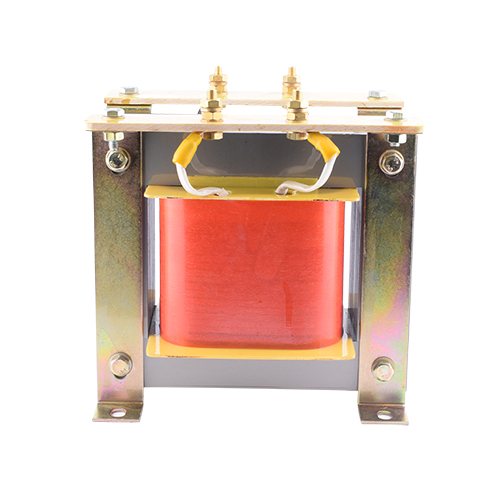

BK单相控制隔离变压器是用电磁感应原理工作的，控制变压器由两组线圈，初级（一次）线圈和次级线圈，次级（二次）线圈在初级线圈外边，当初级线圈通上交流电时，变压器铁芯产生交流磁场，次级线圈就产生感应电动势，Satons变压器的线圈的匝数比等于电压比。适用于频率在50-60Hz，电压至500V的电路中，通常用作机床控制电器、局部照明、信号指示灯、隔离电源、升压降压等电压转换，常见输入电压380V、220V
型号及其含义
使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
技术参数
相数：单相
容量：50VA~100KVA
输入电压：单相220V、380V
输出电压：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
频率：50/60Hz
效率：≥90%
绝缘等级：F级、H级、HC级可供选择（常规H级）耐温180°
工作效率：感应式（隔离式）
波形失真：无附加波形失真
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分钟
执行标准：产品符合VDE0550，?IEC439、JB5555、GB226等国际国家标准
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
设计寿命：20年以上
备货情况：常规单相220V/三相380V有现货，具体请联系销售人员
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
产品特点
1.体积小、接线安全可靠、防护等级高、性能良好等特点，且能够的在额定负载中长期有效工作。
2.先进的产品设计，严格控制产品的发热部位及热点温升，线圈、引线采用耐高温导线，电流密度选取较低。
3.过载能力强：
4.产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。
5.节电效果明显，噪声低（<65dB）。
型号及安装尺寸
| 变压器型号 | 外形尺寸（mm） | 安装孔距（mm） | 安装孔（mm） |
|---|---|---|---|
| BK-25~50VA | 78×68 ×87 | 52×52 | 4.8×9 |
| BK-100VA | 84×82×94 | 64×64 | 4.8×9 |
| BK-150VA | 96×98×106 | 81×81 | 5.8×11 |
| BK-200VA | 95×105×106 | 88×88 | 5.8×11 |
| BK-250VA | 96×108×106 | 91×91 | 5.8×11 |
| BK-300VA | 120×117×114 | 97×97 | 7×13 |
| BK-400VA | 132×124×124 | 104×104 | 7×13 |
| BK-500VA | 132×124×124 | 104×104 | 7×13 |
| BK-700VA | 132×134×124 | 114×114 | 7×13 |
| BK-1000VA | 150×153×142 | 128×128 | 8×13 |
| BK-1500VA | 192×147×177 | 122×122 | 8×13 |
| BK-2000VA | 192×167×177 | 152×152 | 8×13 |
| BK-3000VA | 215×220×240 | 165×160 | 8×13 |
| BK-4000VA | 260×220×280 | 240×160 | 8×13 |
| BK-5000VA | 300×220×290 | 280×170 | 8×13 |
订货须知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初（输入）、次级（输出）电压；
3、多组次级电压时需提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可按用户需求精心设计制造。
