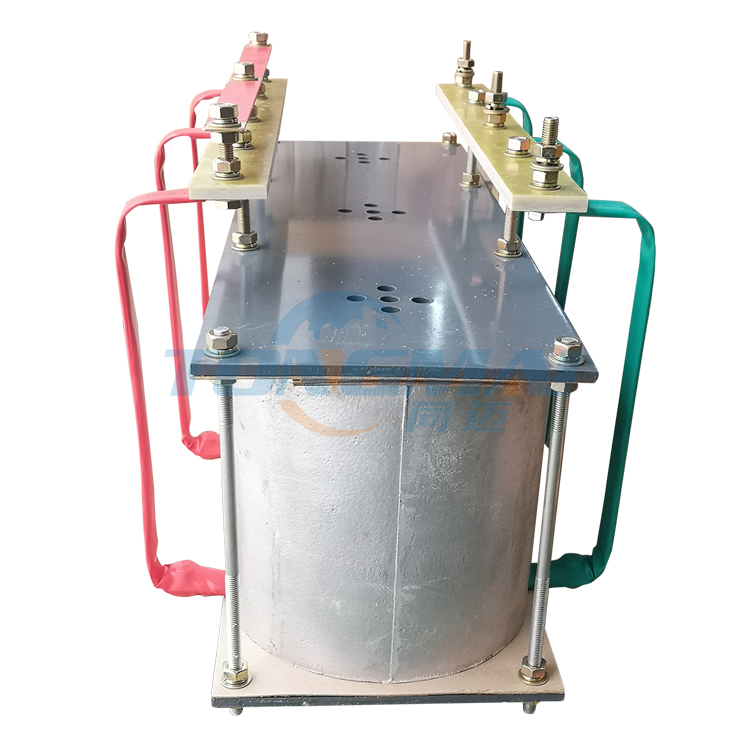

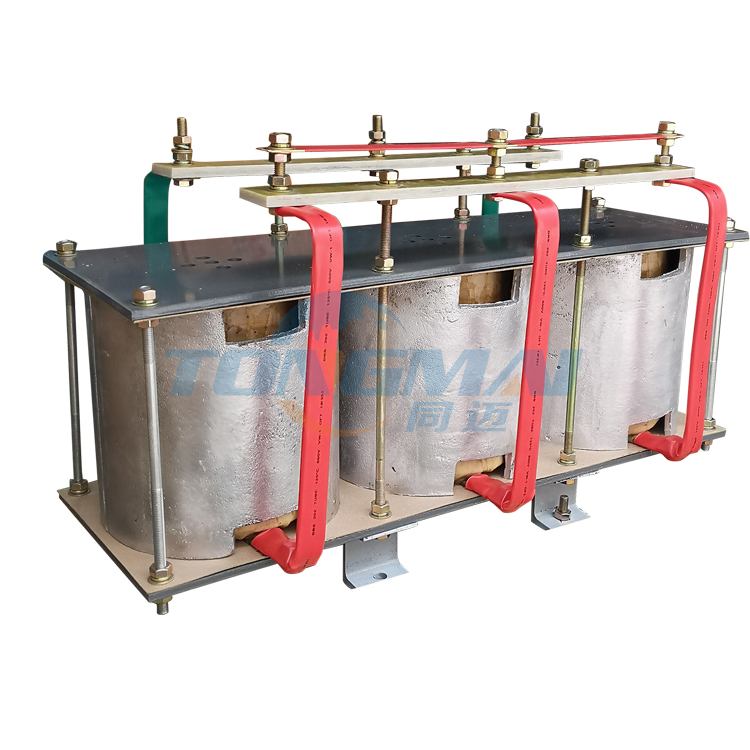

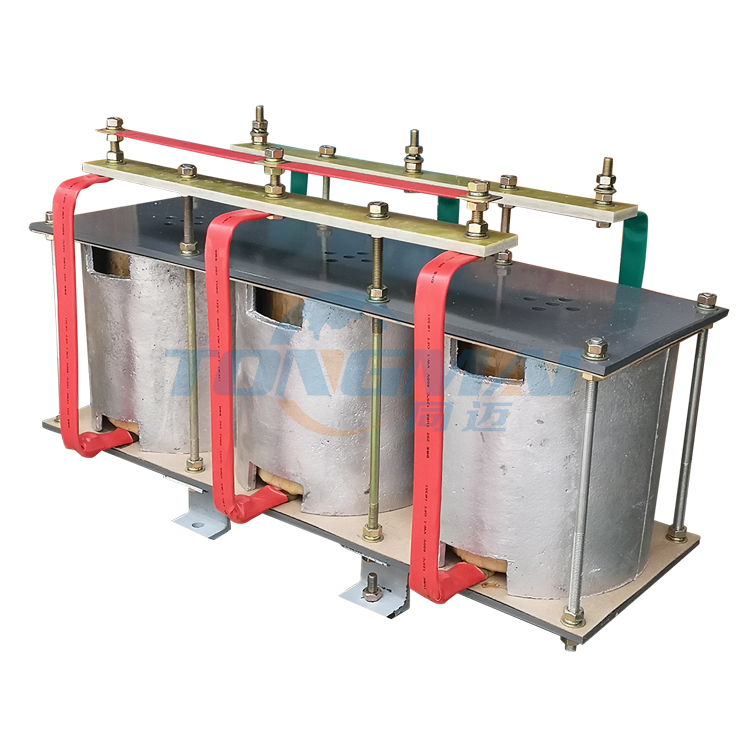

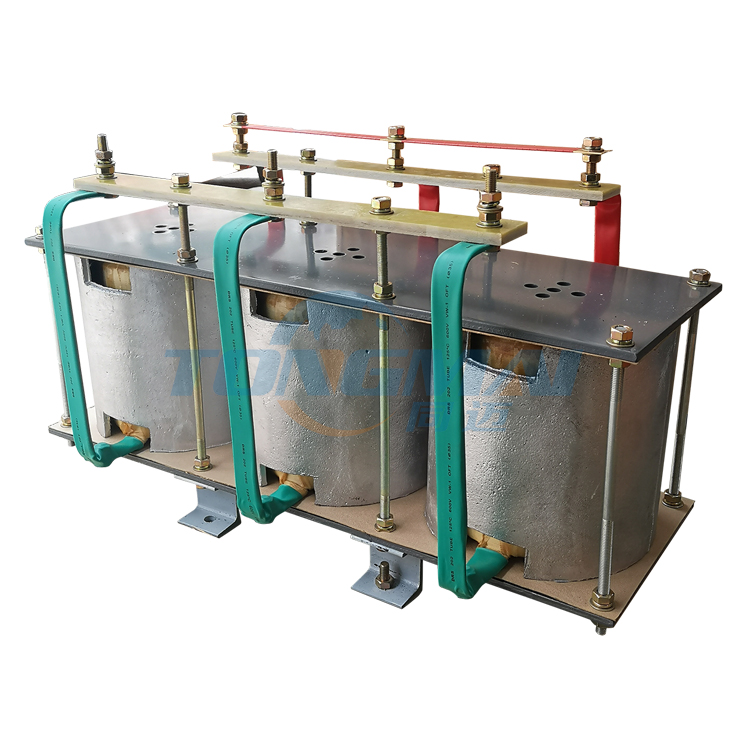

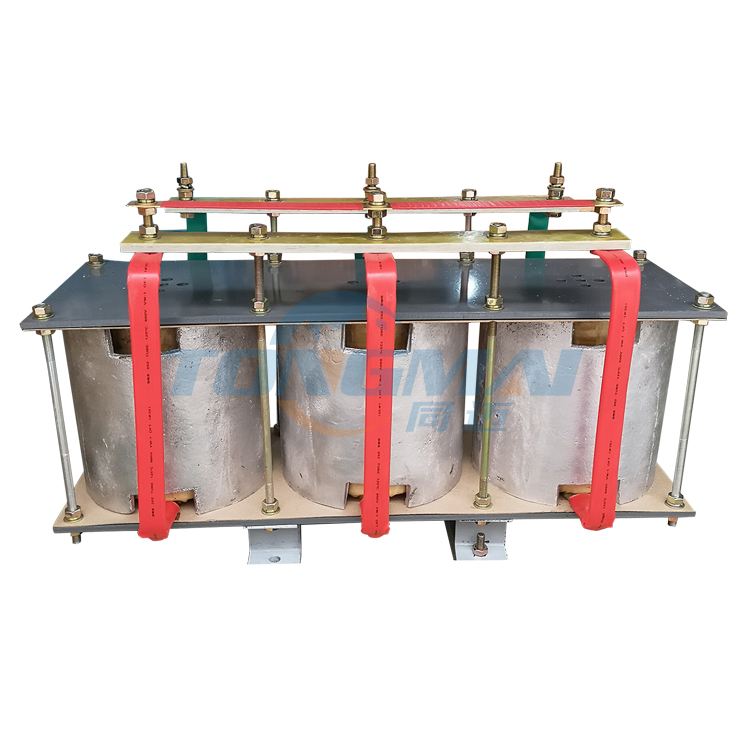

产品名称：频敏变阻器
服务热线：0577-61589696 13736763435

结构与原理


  • 结构：频敏变阻器的结构类似于没有二次绕组的三相心式变压器。它主要由铁芯和绕组两部分组成。铁芯一般由厚钢板或铸铁制成，具有较大的铁芯损耗。绕组通常为三相绕组，接成星形或三角形，通过改变绕组的匝数和连接方式，可以调整频敏变阻器的参数。
  • 原理：频敏变阻器的工作原理基于电磁感应和铁芯损耗。当频敏变阻器接入电路时，由于其铁芯的磁导率随频率变化而变化，在电机启动过程中，转子电流频率较高，铁芯的磁导率较大，电感量也较大，从而产生较大的阻抗，限制了电机的启动电流。随着电机转速的升高，转子电流频率逐渐降低，铁芯的磁导率减小，电感量也随之减小，频敏变阻器的阻抗逐渐降低，电机可以平滑地启动到额定转速。

性能特点


  • 自动变阻：频敏变阻器能根据电机转子电流频率的变化自动改变自身的阻抗，无需人工调节，使电机的启动过程更加平稳可靠。
  • 结构简单：频敏变阻器的结构相对简单，没有复杂的机械装置和触点，因此具有较高的可靠性和较低的维护成本。
  • 启动转矩大：在电机启动时，频敏变阻器能够提供较大的启动转矩，使电机能够快速启动，适用于重载启动的场合。
  • 节能效果好：由于频敏变阻器在电机启动过程中能够自动调整阻抗，使电机的启动电流和启动时间得到优化，从而降低了电机启动时的能耗。

应用场景


  • 工业领域：在冶金、矿山、化工等行业中，大量的绕线式异步电动机用于驱动各种机械设备，如破碎机、球磨机、提升机等。频敏变阻器被广泛应用于这些电机的启动和调速控制，能够有效地降低电机的启动电流，提高设备的可靠性和使用寿命。
  • 建筑行业：在建筑施工中，塔吊、施工电梯等设备通常采用绕线式异步电动机作为动力源。频敏变阻器可以为这些电机提供可靠的启动和调速控制，确保设备在不同工况下的安全运行。
  • 电力系统：在发电厂、变电站等电力系统中，一些辅助设备如送风机、引风机等也会使用绕线式异步电动机。频敏变阻器可以帮助这些电机实现平稳启动，减少对电力系统的冲击。

使用注意事项


  • 选型匹配：在选择频敏变阻器时，需要根据电机的功率、转速、启动转矩等参数进行合理选型，确保频敏变阻器能够满足电机的启动和调速要求。
  • 安装调试：频敏变阻器的安装应符合相关的电气安装规范，确保接线正确、牢固。在调试过程中，需要根据电机的实际运行情况，对频敏变阻器的参数进行适当调整，以达到最佳的启动和调速效果。
  • 维护保养：定期对频敏变阻器进行检查和维护，清理其表面的灰尘和杂物，检查绕组和铁芯是否有过热、松动等异常现象。如发现问题，应及时进行处理，以保证频敏变阻器的正常运行。
