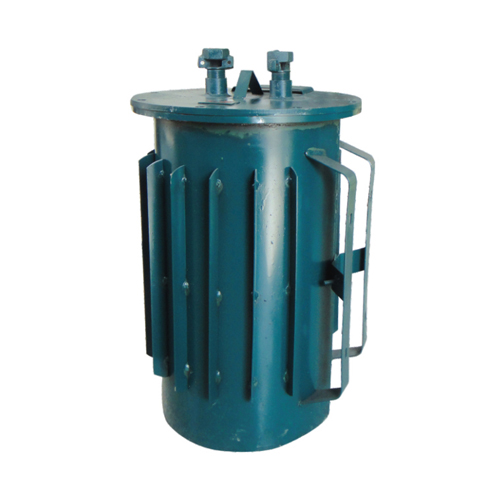

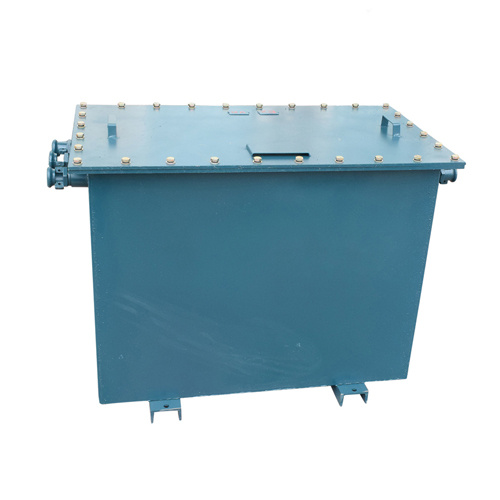

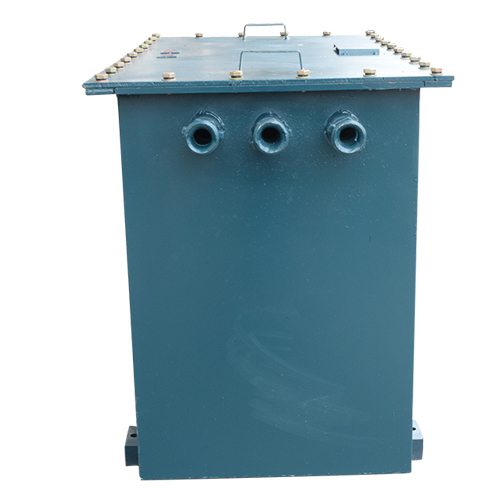

KSG矿用照明防爆变压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? ?KSG矿用防爆变压器是一种可移动的成套供、变电装置。用来改变交流电压的大小,适用于煤矿井下有沼气煤尘的爆炸危险场所。在交流50Hz/60Hz,进线电压1140V、660V、380V、220V的供电线路中,为煤电钻、井下照明、信号等设备提供660V、380V、220V、133V、127V、36V、24V所

产品详情

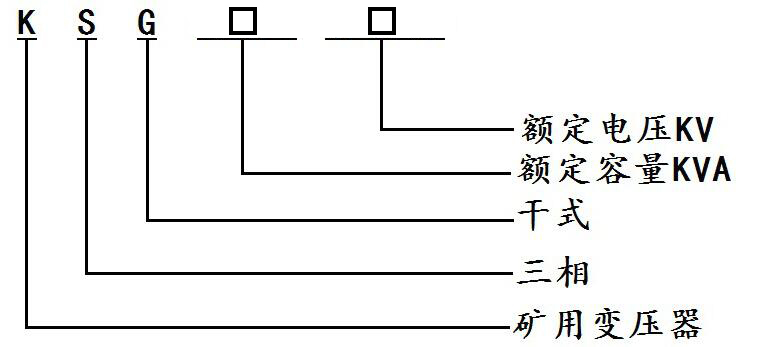

型号及其含义


KSG矿用防爆变压器主要参数
产品品牌:温州同迈
产品型号:KSG-2.5/ 4/ 5/ 68/ 10/ 15/ 20/ 25/ 30/ 40/ 50/ 60/ 80 /100KVA
容? ? ? ?量:2500~100KVA/
输入电压:1140V、660V、380V、220V
输出电压 :660V、380V、220V、133V、127V、36V、24V
频? ? ? ?率 :50Hz/60Hz
效? ? ? ?率 :≥90%
绝缘等级 :F级、H级、HC级可供选择(常规H级)耐温180°
波形失真 :无附加波形
绝缘电阻: ≥50MΩ
温? ? ? 升 :60K
电气强度 :工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力 :二倍的额定电流,维持1分钟
环境温度 :-20℃~+50℃
湿? ? ? ?度 :≤95%RH不结露
冷却方式: 干式自冷/风冷
是否定制: 可按用户需要定做

结构
1.箱壳系由钢板焊接制成,箱壳可经受8个大气压力的波压试验,箱盖与箱沿之间接触面符合防滴水、撞击要求。
2.箱盖由钢板制成,箱壳上有两个电缆岀线套,岀线套风面放置橡胶垫圈,电缆穿过橡胶垫圈,旋紧岀线套后,可借橡胶垫圈压紧电缆以确保密封,所选的电缆外径必须与橡胶垫圈配合紧密,务必使电缆能被压紧完全密封,以保证隔离性能。
3.高压线圈可接成星形接法或三角形接法。改造时,需将变压器与电源切断,打开箱盖,在器身接线板上进行,高压接线板联。
4.在箱壳内有接地用的螺栓,箱壳拖架上也焊有接地螺栓,均应妥为接地。
5.箱壳外面焊有拖架,供在水平位置使用拖动,在运输或储藏进可直立存放,以节省地位。
6.具有晶料取向低耗冷轧硅钢片的铁心及采用B级绝缘多层圆简式线圈结构,空气自冷式矿井內装置。

使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 相对湿度:≤90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无严重的振动和颠簸;
6. 多相电源电压应近似对称
