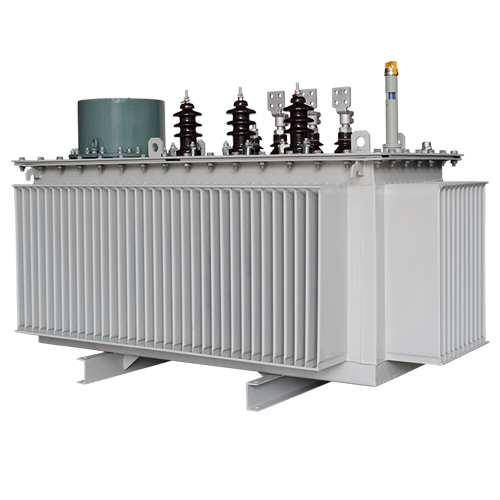

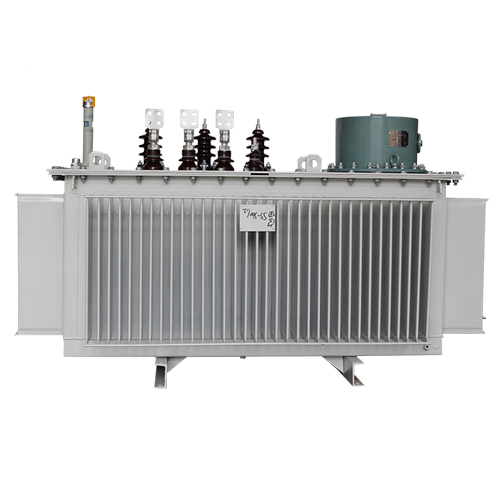

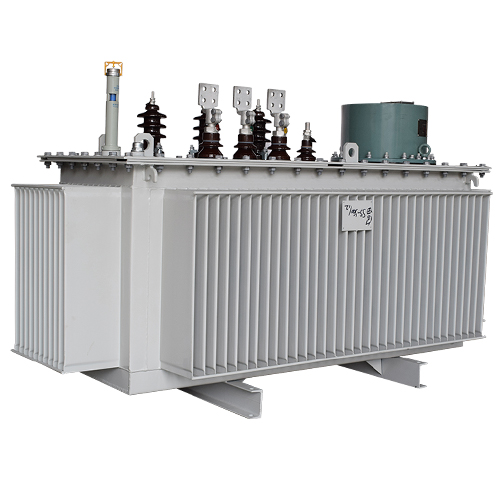

产品名称:感应耐压试验中间变压器
服务热线:0577-61589696 13736763435

产品概述

感应耐压试验中间变压器是倍频感应耐压试验系统里的核心配套升压变,串联在变频激励电源与被试品之间,适配 100Hz、150Hz、200Hz 等多倍频工况,用于考核变压器、电压互感器绕组匝间、层间、段间纵绝缘强度,也可配合局放检测同步开展局部放电试验。产品分为干式环氧浇注、油浸式两种结构,专门针对试验短时容性负载、容升效应、低局放要求设计,绕组绝缘、铁芯磁通、寄生电容均按试验标准优化,波形畸变控制严格,可搭配多倍频发生器、试验控制台、补偿电抗器组成整套试验平台,支持单相、三相、多档位抽头非标定制,广泛用于变压器厂、互感器厂、电力检测试验室、高校高压试验平台。

工况痛点

普通工频变压器直接用于倍频试验时,铁芯损耗激增、温升快,磁通匹配困难,波形畸变严重;常规试验变压器档位少,单一变比,无法覆盖不同电压等级、不同容量试品;试验负载为容性,容易产生容升效应,电压失控,威胁试品与试验人员安全;普通变压器局部放电指标偏高,无法满足局放同步测试要求;部分设备短路阻抗不合理,试品击穿时故障电流偏大,容易损坏激励源与被试品;市面标准现货很难匹配试验室特定输入电压、多档输出、低局放、短时工作制的组合要求。

技术参数

  • 产品类型:单相 / 三相感应耐压试验中间变压器
  • 适配频率:100Hz、150Hz、200Hz(可定制其他倍频)
  • 额定容量:10kVA~500kVA,更大容量可协商定制
  • 输入电压:常规 AC220V、400V、800V,按需定制
  • 输出电压:0.5kV~35kV,多抽头多档位可选
  • 绝缘方案:干式环氧真空浇注 / 油浸式绝缘两种可选
  • 绕组材质:全铜绕组
  • 绝缘等级:F 级、H 级
  • 局放指标:按试验要求设计,可满足低局放测试工况
  • 波形畸变率:控制在较低范围,保障试验数据准确
  • 调压方式:多抽头无励磁调压,按需设计电动调压
  • 冷却方式:自冷;大容量油浸式可配套散热片
  • 防护等级:干式 IP00、IP20;油浸式户外型可加高防护
  • 出线方式:高压瓷套引出、电缆引出、铜排端子可选
  • 工作制:短时试验工作制(按耐压规程计时)
  • 执行标准:GB1094、GB311、电力设备感应耐压相关试验规范
  • 使用环境:户内试验室通风干燥环境,无腐蚀性气体、无大量导电粉尘

核心优势

  1. 专为倍频工况设计,铁芯与绕组匹配 100~200Hz 高频交变磁通,倍频下损耗可控,温升平稳
  2. 多档位抽头设计,一套设备覆盖多规格试品,减少多台试验变压器备货,提升试验台通用性
  3. 绝缘结构优化,局部放电指标可控,可同步配合局部放电检测仪开展局放测试,一设备多用
  4. 合理控制短路阻抗,抑制试品击穿时的短路电流,降低激励电源、被试品损坏风险,提升试验安全性
  5. 输出波形正弦度好,畸变低,电压稳定,降低容升带来的电压偏差,保证试验结果重复性好
  6. 两种结构可选:干式环氧浇注无油、洁净,适合室内试验室;油浸式绝缘裕度高、适合高压大容量工况
  7. 定制化能力强,变比、抽头档位、频率、绝缘水平、安装尺寸、接线方式均可按技术协议生产
  8. 可配套电压取样绕组、屏蔽结构,方便接入测量系统,适配自动化耐压试验控制台

适用场景

电力变压器感应耐压试验、电磁式电压互感器倍频感应耐压、绕组纵绝缘考核、变压器厂出厂试验、第三方电力检测试验室、高校高压实验室、科研绝缘测试平台、配合多倍频发生器 / 三倍频装置成套耐压系统、同步局放检测试验

使用条件与注意事项

  1. 设备属于短时试验工作制,不可长时间持续带载运行,严格按照试验规程控制加压时长
  2. 试验前核算试品容性电流,必要时配套补偿电抗器,减小容升效应,避免电压超调
  3. 高压接线做好屏蔽与绝缘防护,高压引线远离接地体,防止外部局放干扰测试
  4. 投入前按规范开展变比、直流电阻、绝缘电阻、工频耐压、局部放电检测
  5. 油浸版本定期检查油质、油位、密封;干式版本定期清理表面积灰,检查浇注层有无开裂
