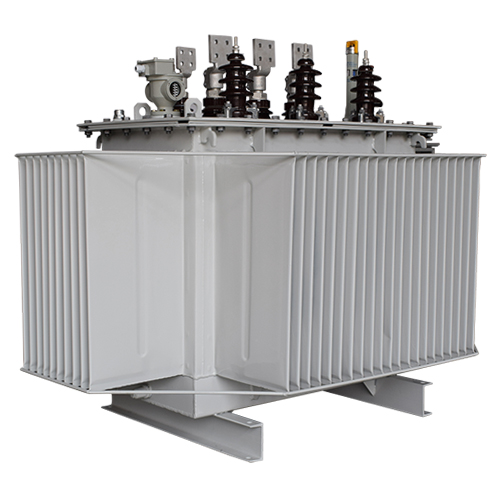

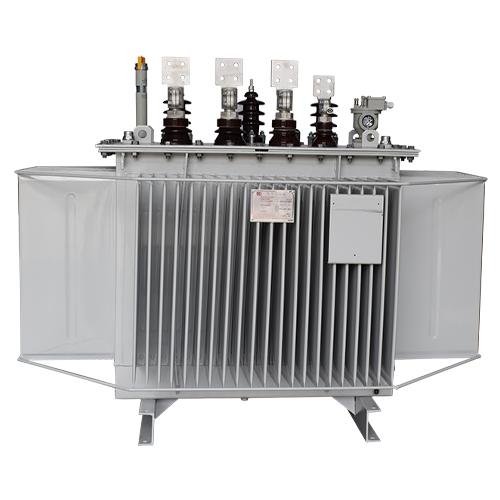

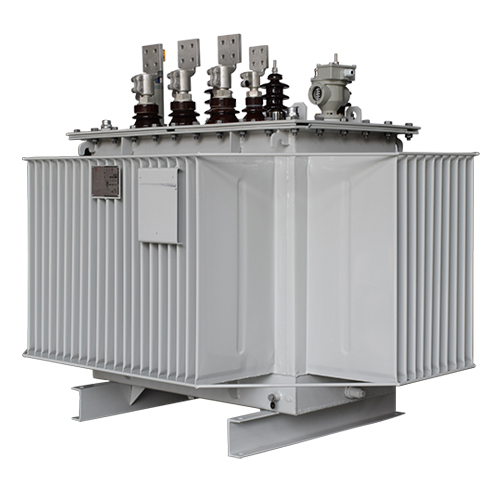

S11(6KV/10KV)油浸式电力变压器

联系我们

For More Information Call

0577-61589696

产品概述

? ? ? S11油浸式电力配电变压器为工矿企业与民用建筑供配电系统中供电电源设备,S11变压器与S9变压器相比,空载损耗平均降低约30%,采用全密封波纹油箱结构,保证变压器油与空气完全隔离不接触,因此变压器油不会吸收外界水分,从而不会降低绝缘强度;也避免了绝缘材料的老化,提高了变压器的使用寿命,同时也提高了社会效益。它将6K

产品详情

产品特点
1、变压器油箱:采用波纹油箱,全密封结构,波纹板壁具有散热和膨胀两种功能,具有呼吸功能来补偿因温度变化而引起油的体积变化,保证变压器油与空气完全隔离,在变压器寿命期内不用维护。
2、安全保护:全密封变压器都加装了压力释放阀,扩大了压力释放阀的应用范围,使产品增加了有效的安全保护。
3、分接开关:采用新型双密封立式开关,提高了开关的密封性能。
4、箱内坚固件:采用新型放松落幕,保证变压器在运输过程中器身紧固不松动。
5、器身与箱盖连接:采用吊装结构和器身定位结构,保证变压器运输和运行中更可靠。
6、带纵向油道的螺旋式线圈,内部散热更好,从而提高产品品质。
油浸式配电变压器执行标准
GB 1094.1-1996、 GB 1094.2-1996、 JB/T10088-2004 、GB 1094.3-2003、 GB 1094.5-2003、 GB/T 10237-1988 、GB/T 6451-2008、 GB/T 7595-1987、 JB/T 3837-2010
使用条件
1、海拔高度不超过1000m;
2、环境温度:
最高气温+40℃
最热月平均气温+30℃
最高年平均气温+20℃
户外最低气温-25℃
型号参数

型号容量

联接标号

分接范围

高压

低压

空载损耗

负载损耗

空载电流(%

短路阻抗(%

S11-30KVA

?

?

?

?

?

?

?

?

?

Yyn0

Dyn11

?

?

?

?

?

?

?

?

?

±5%

±2×2.5%

?

6KV

6.3KV

10KV

10.5KV

11KV

12KV

13KV

15KV

20KV

22KV

23KV

25KV

30KV

33KV

35KV

36KV

36.5KV

?

?

?

?

?

?

?

?

?

0.4KV

0.415KV

0.66KV

0.69KV

100W

630W

2.3

?

?

?

?
