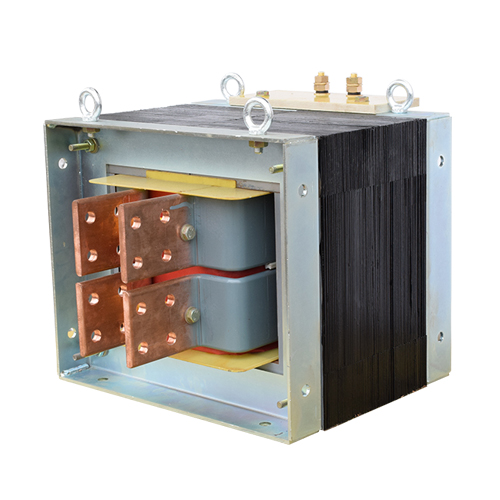

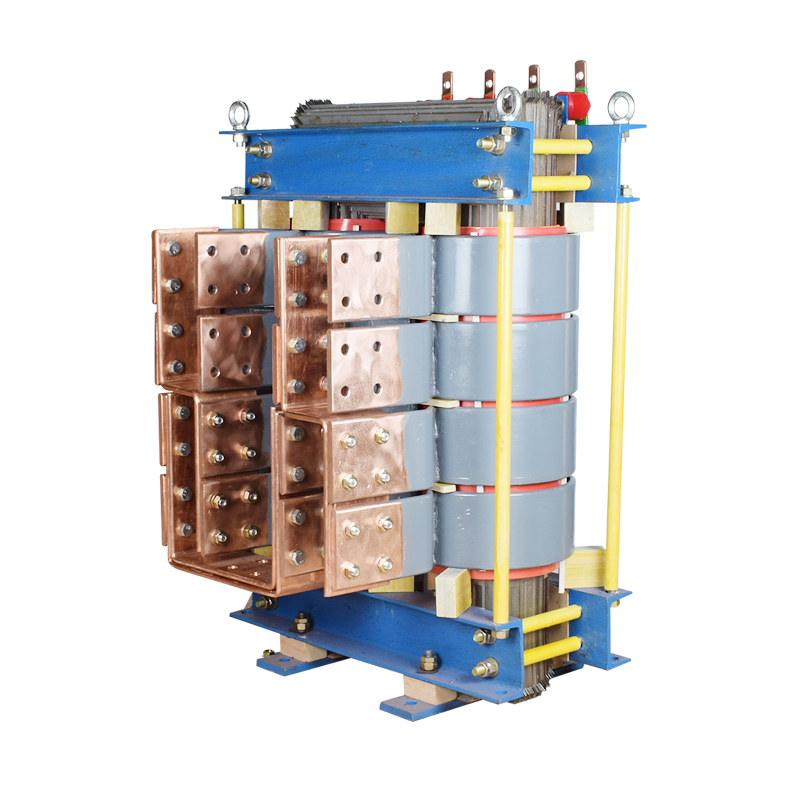

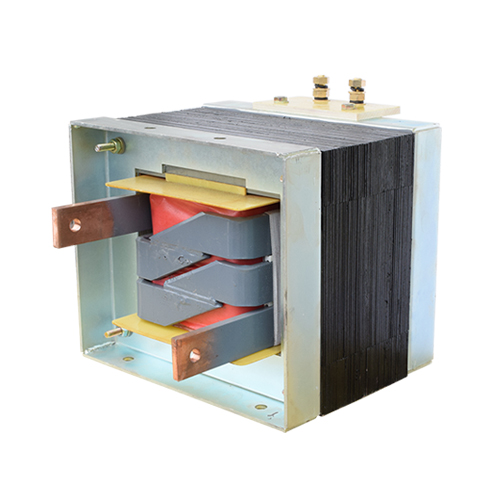

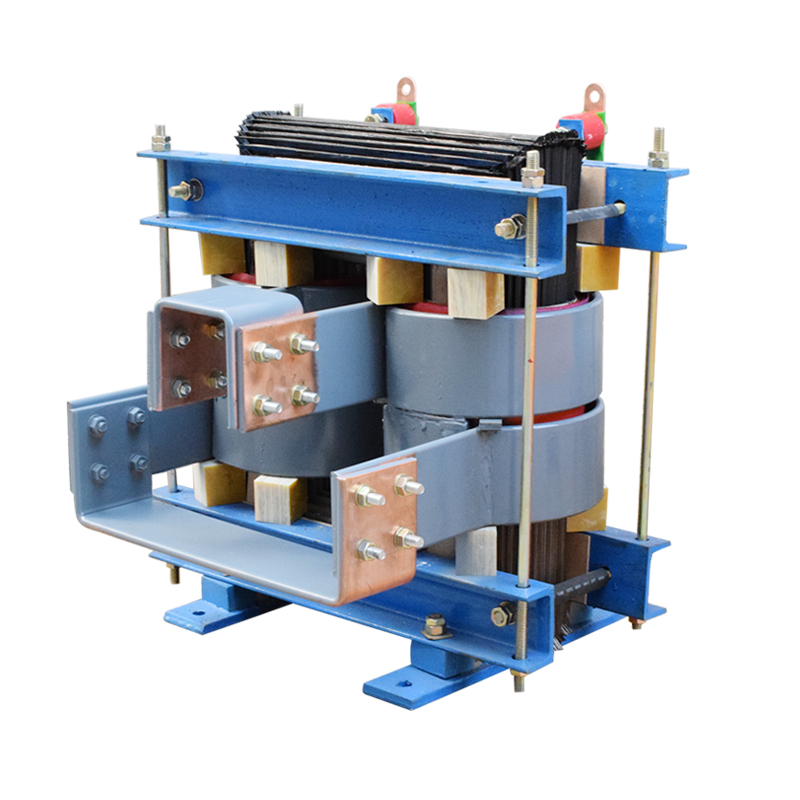

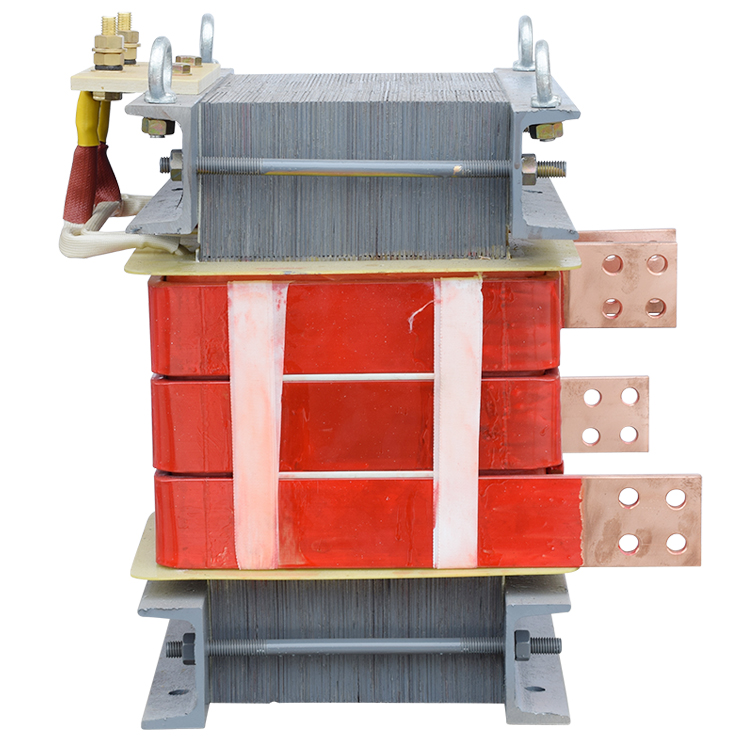

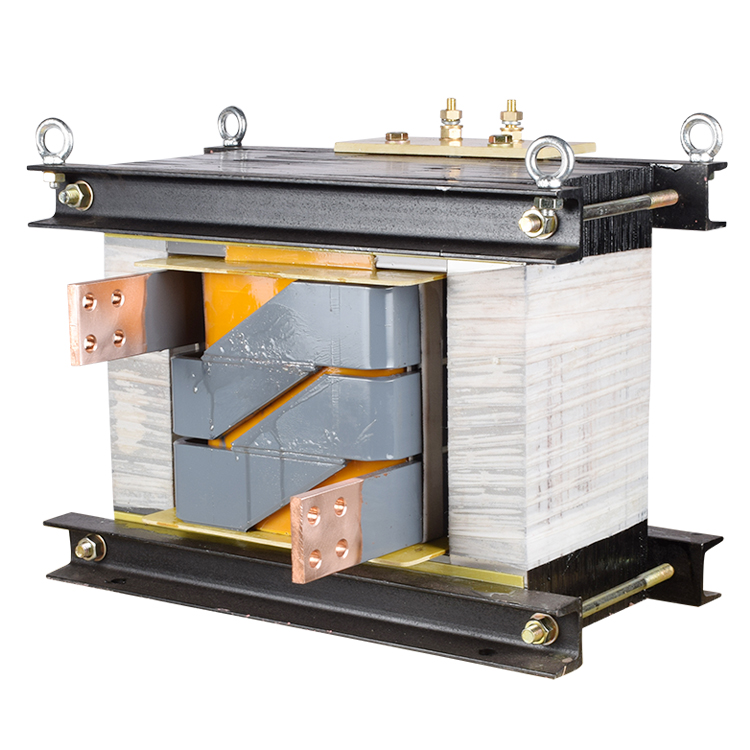

产品名称：大电流升流变压器
服务热线：0577-61589696 13736763435

定义与原理


  • 定义：大电流升流变压器，也叫升流器或大电流发生器，主要用于为各种电气设备提供大电流，以满足测试、试验等需求。
  • 原理：基于电磁感应定律。它有初级绕组和次级绕组，当在初级绕组中通入交变电流时，会产生交变磁场，在次级绕组中就会感应出电动势。由于次级绕组的匝数比初级绕组少很多，根据变压器的变比关系，在次级绕组上就可以得到低电压、大电流的输出。

结构特点


  • 铁芯：一般采用高导磁率的硅钢片叠成，以减少磁滞和涡流损耗，提高电磁转换效率，保证磁场的良好传导。
  • 绕组：初级绕组通常由较细的导线绕制，匝数较多；次级绕组则使用较粗的导线，匝数较少，以适应大电流输出的要求。
  • 外壳：通常采用金属材质，起到保护内部铁芯和绕组的作用，同时也有助于散热和屏蔽电磁干扰。

性能参数


  • 额定电流：这是大电流升流变压器的关键参数，指其能够持续稳定输出的最大电流值，范围从几百安培到数万安培不等，如 500A、1000A、5000A 等。
  • 额定电压：一般输入电压为常见的市电电压，如 AC220V 或 AC380V，输出电压相对较低，如 5V、10V、20V 等。
  • 电流精度：高精度的大电流升流变压器电流精度可达到 0.5% 甚至更高，能为精确测试提供保障。
  • 工作频率：通常为 50Hz 或 60Hz，与市电频率一致。

应用领域


  • 电力行业：用于对电力变压器、开关、电流互感器等设备进行短路试验、温升试验、热稳定试验等，检验设备在大电流情况下的性能和可靠性。
  • 电气设备制造：在生产过程中，对电机、电器元件等进行大电流测试，确保产品质量和性能符合标准。
  • 科研领域：在电磁兼容试验、高功率脉冲技术研究等科研项目中，提供所需的大电流环境。
  • 其他领域：如在电镀、电解等工业生产中，为工艺过程提供大电流；在汽车行业，对汽车发电机、起动机等进行大电流性能测试。

优势与作用


  • 提供大电流：能为各种需要大电流的场合提供稳定、可控的大电流输出，满足设备测试和运行的需求。
  • 精度高：可精确控制输出电流的大小，保证试验数据的准确性和可靠性。
  • 安全性好：通常具备过流保护、过热保护等多种安全保护功能，能有效保护设备和人员安全，防止因电流过大或设备过热等情况引发安全事故。
