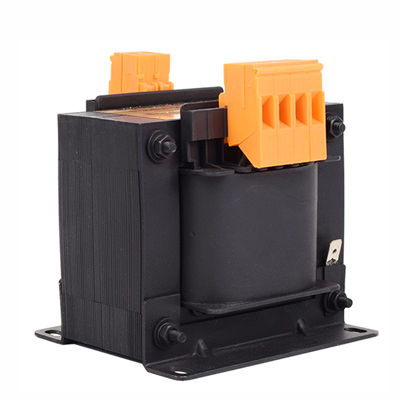

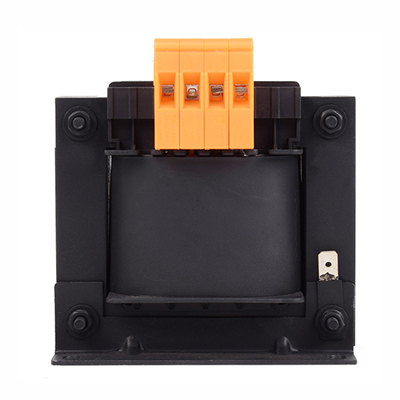

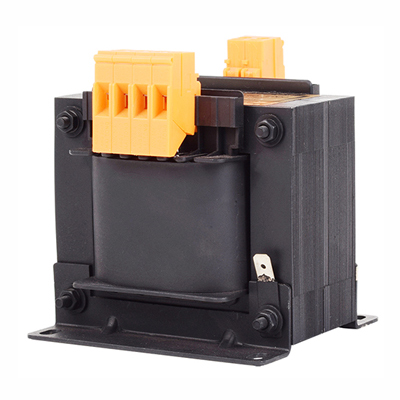

JBK3系列机床控制变压器是由硅钢片，线圈组合两大部分而成的；初级和次级分开绕制，或者使用工字型骨架重叠绕制，并绝缘开。变压器有专用接地线螺钉和标志，接线采用瓦型垫圈组合螺丝，接线端子采用防护型，防止整体接触到有电部位。它是一种专门为机床设备量身打造的一款新型变压器，可用于机床和机械设备中控制局部照明及指示灯
型号及其含义
使用环境
1. 周围温度为-5C~+40℃
2. 海拔高度不超过2000米;
3. 周围空气最大相对湿度90%(温度为+25C时)
4. 电源电压波形为正弦波或近似于正弦波;
5. 无蒸气、化学性沉积、导电粉尘、污垢污垢及其它爆炸性和腐蚀性气体
6. 无严重的振动和颠簸;
技术参数
相数：单相
容量：50VA~2500VA
输入电压：单相220V、380V
输出电压：6.3V、12V、24V、36V、55V、70V、110V、127V、220V、380V等（可定制）
频率：50/60Hz
效率：≥90%
绝缘等级：F级、H级、HC级可供选择（常规H级）耐温180°
工作效率：感应式（隔离式）
波形失真：无附加波形失真
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力：二倍的额定电流，维持1分钟
执行标准：产品符合VDE0550，?IEC439、JB5555、GB226等国际国家标准
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
海拔高度：＜1000米
相对湿度：＜90%
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
设计寿命：20年以上
备货情况：常规单相220V/三相380V有现货，具体请联系销售人员
注意：安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
产品特点
1.体积小、接线安全可靠、防护等级高、性能良好等特点，且能够的在额定负载中长期有效工作。
2.先进的产品设计，严格控制产品的发热部位及最热点温升，线圈、引线采用耐高温导线，电流密度选取较低。
3.过载能力强：
4.产品具有较强的过负载能力和过电压能力，产品设计、制造充分考虑负载特性，从温升、绝缘性能及附件选择等各方面满足过载要求。
5.节电效果明显，噪声低（<65dB）。
型号及安装尺寸
| ?型号 | ?外形尺寸（mm） | ?安装孔距（mm） | 安装孔K×J（mm） |
|---|---|---|---|
| JBK3-40VA | 78×70×86 | 56×51 | 4.8×9 |
| JBK3-63VA | 78×70×86?? | 56×51 | 4.8×9 |
| JBK3-100VA | 85×85×93 | 64×67 | 4.8×9 |
| JBK3-160VA | 96×90×103? | 84×74 | 5.8×11 |
| JBK3-250VA | 96×105×103? | 84×88 | 5.8×11 |
| JBK3-300VA | 96×115×114? | 84×96 | 5.8×11 |
| JBK3-400VA | 120×113×123? | 90×90 | 7×13 |
| JBK3-630VA | 150×118×145? | 122×86 | 7×13 |
| JBK3-1000VA | 155×205×145? | 127×152 | 7×13 |
| JBK3-1600VA | 180×230×160 | 140×175 | 7×12 卧式 |
| JBK3-2000VA | 205×260×175 | 173×200 | 7×12?卧式? |
| JBK3-2500VA | 205×260?×175 | 173× 200 | 7×12?卧式 |
订货须知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初（输入）、次级（输出）电压；
3、多组次级电压时需提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可按用户需求精心设计制造。
