三相隔离变压器是三个独立的绕组，通过不同的接法（星形、三角形），使其输入三相交流电源，其输出亦如此，广泛适用于交流50～60Hz电路中，如进口重要设备、精密机床、伺服电机、印刷机、机械电子设备、数控机床、火花机、医疗设备、整流装置，照明等，电压1000V以下的各种三相供电场合。常见的有输入电压660V、440V、400V、380V，输出电压380V、220V、200V等。

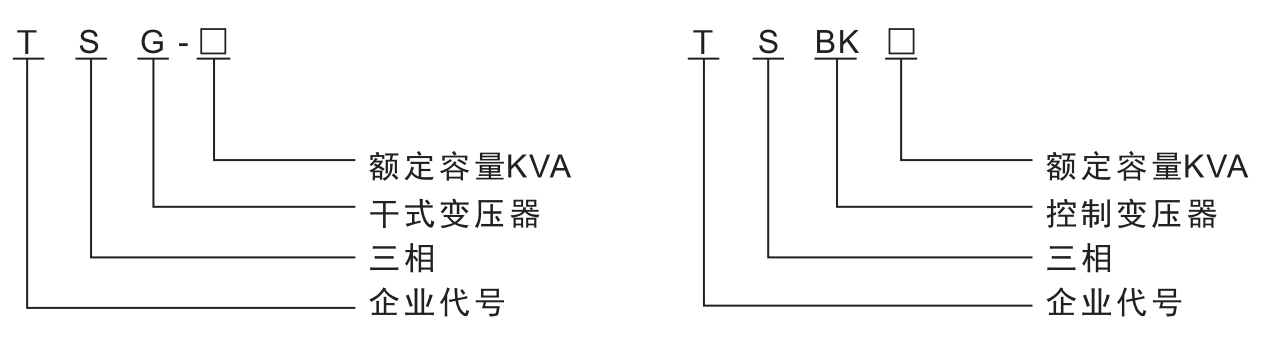

型号及其含义
使用条件
1、海拔高度不超过2000米。
2、环境温度：-15℃~+45℃。
3、相对湿度：≤90%。
4、安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5、凡不符合上述使用条件的，应与我们协商确定，我们可根据用户的要求定制。
三相干式变压器主要参数
产品品牌：温州同迈
产品型号：SG、SBK
相数：三相
容量：500~3000KVA
输入电压：三相660V、440V、400V、380V、220V
输出电压：三相380V、220V、200V
频率：50Hz/60Hz
效率：95%
绝缘等级：F级、H级、HC级可供选择（常规H级）耐温180°
联接方式：星形、三角形
波形失真 ：无附加波形
绝缘电阻：≥50MΩ
温升：60K
电气强度：工频正弦电压3000V历时1分钟无击穿及闪络现象
执行标准：产品符合VDE0550，?IEC439、JB5555、GB226等国际国家标准
过载能力：二倍的额定电流，维持1分钟
环境温度：－20℃~＋50℃
湿度：≤95%RH不结露
冷却方式：干式自冷/风冷
工作场所：无腐蚀性气体及导电粉尘
是否定制：可按用户需要定做
产品特点
1、科学合理的设计，将电压变动率控制在1~1.5%以内。
2、采用优质全新硅钢片制造，有效减少铁损，提高转换效率。
3、采用高度耐温优质线材绕制，降低变压器自身损耗，并浸绝缘漆烘干。
4、采用H级绝缘材料，耐高温DMD绝缘材料，提高了耐高压强度、绝缘等级，延长使用寿命。
6、外观设计，美观、新颖，功率密度大，体积小，空间使用率高。

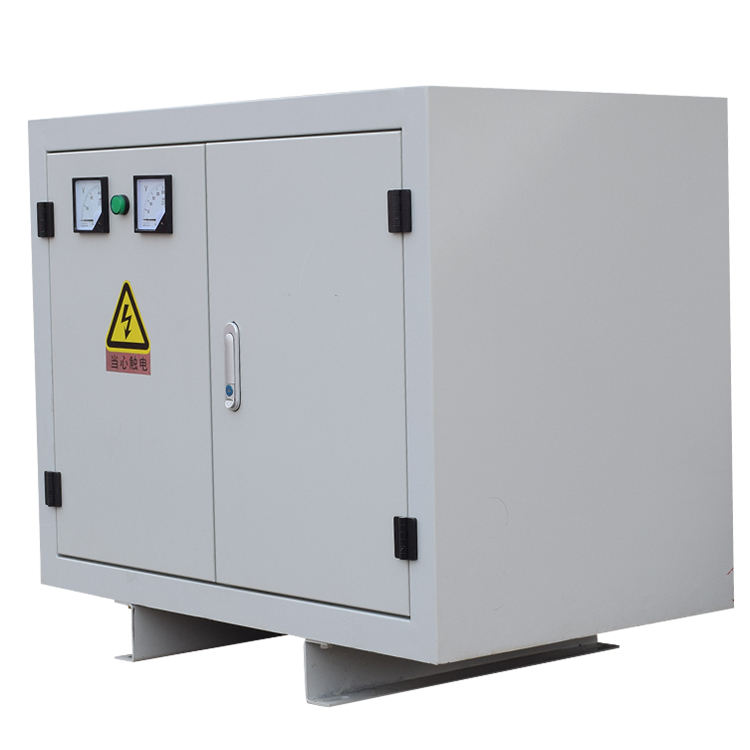

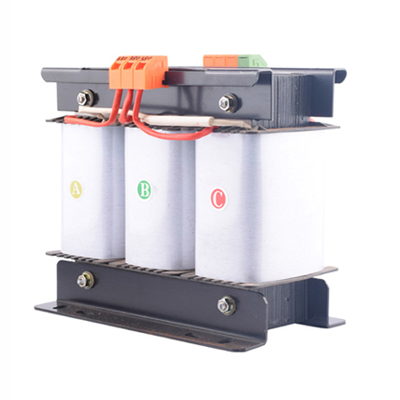

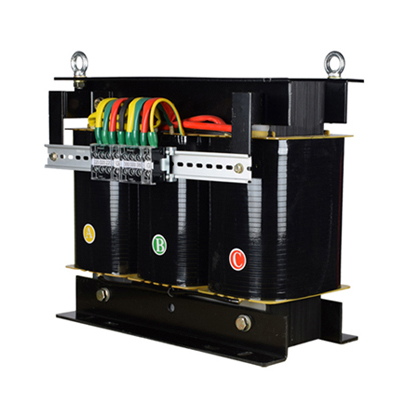

7.产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路，并采用风机散热。必要时可按用户要求增加电压表,指示灯等。

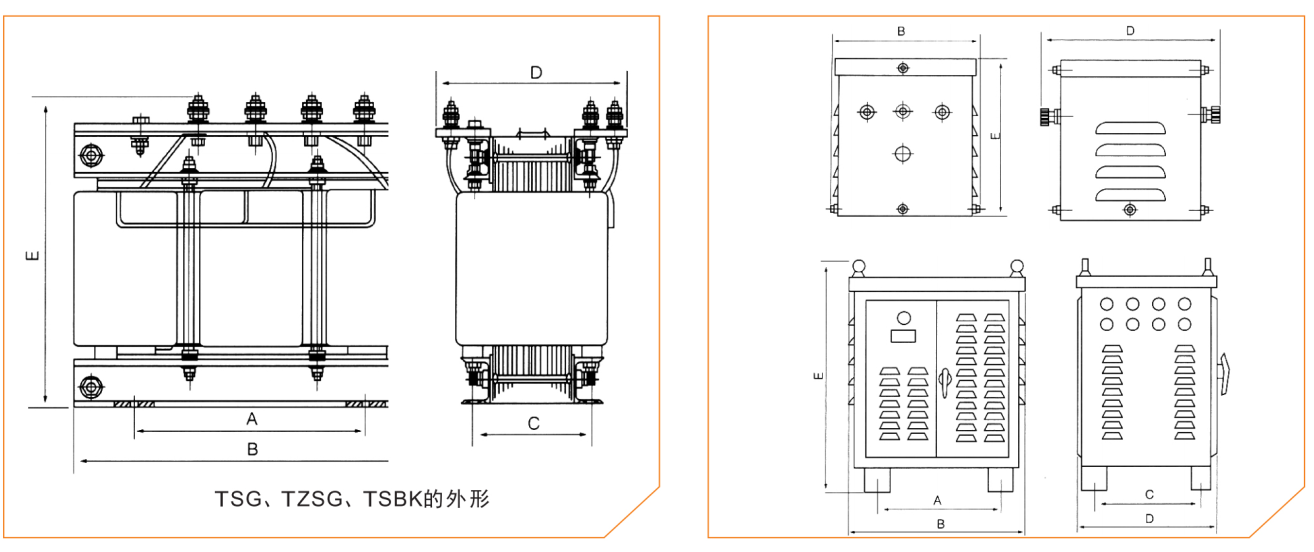

产品型号外形及安装尺寸
| ?变压器型号 | 外形尺寸（开启式mm） | ?安装尺寸（mm） | 外形尺寸（mm） | 重量（KG) |
|---|---|---|---|---|
| SG/SBK-1000VA | 200×150×210 | 180×120 | 310×280×300 | 10.8 |
| SG/SBK-1500VA | 240×150×230 | 180×120 | 350×300×360 | 17 |
| SG/SBK-1600VA | 240×160×230 | 180×150 | 350×300×360 | 19 |
| SG/SBK-2000VA | 250×180×230 | 180×170 | 350×300×360 | 25 |
| SG/SBK-3000VA | 300×180×230 | 220×180 | 400×350×410 | 29 |
| SG/SBK-4000VA | 300×180×280 | 220×200 | 400×350×410 | 40 |
| SG/SBK-5000VA | 300×200×280 | 280×180 | 500×400×480 | 46 |
| SG/SBK-8000VA | 380×220×350 | 280×190 | 500×400×480 | 58 |
| SG/SBK-10KVA | 380×240×350 | 280×220 | 500×400×480 | 60 |
| SG/SBK-15KVA | 420×220×400 | 280×220 | 600×500×580 | 78 |
| SG/SBK-20KVA | 420×240×410 | 280×260 | 600×500×580 | 110 |
| SG/SBK-30KVA | 480×260×460 | 320×260 | 600×500×580 | 154 |
| SG/SBK-40KVA | 530×320×500 | 320×280 | 750×600×720 | 180 |
| SG/SBK-50KVA | 530×350×520 | 450×260 | 750×600×720 | 210 |
| SG/SBK-80KVA | 630×400×580 | 450×280 | 850 ×650 ×820 | 290 |
| SG/SBK-100KVA | 720×500×650 | 550×350 | 950×700×850 | 330 |
| SG/SBK-200KVA | 850×550×700 | 600×400 | 1200×800×1100 | 480 |
| SG/SBK-300KVA | 1000×650×800 | 680×420 | 1200×800×1100 | 550 |
订货须知
1、变压器的基本型号、规格、容量及数量；
2、变压器的初（输入）、次级（输出）电压；
3、多组次级电压时需提供各输出电压的容量分配；
4、外形及安装尺寸仅供参考，如要求的尺寸需要改变，须在订货时说明。
注：用户如有特殊要求，本公司可按用户需求精心设计制造。
