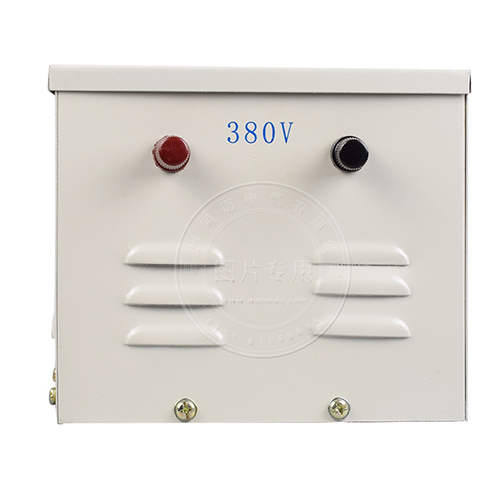

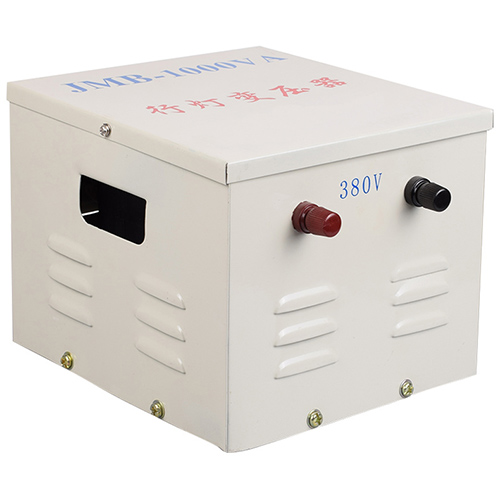

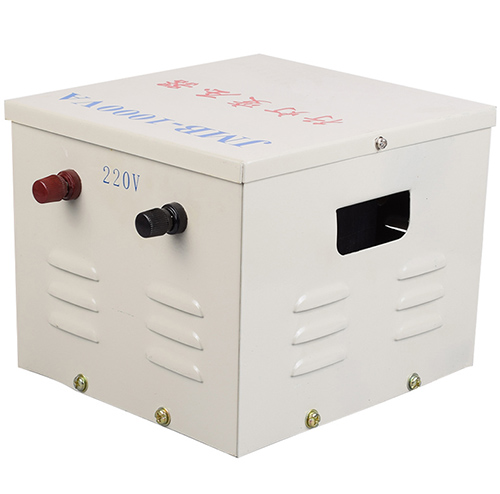

JMB行灯照明安全变压器适用于交流50Hz,电压1500V及以下的电路中,作为机床及其它设备的局部照明灯电源,由BK系列变压器和防护外壳构成,外壳两侧有供输入电源和负载接线用的接线柱,并有供接地用的接地螺钉;是一种安全隔离降压变压器,由于工厂里的“行车”都是金属构架,工人在行车上工作时,若使用高电压照明灯,漏电易造成人员伤亡,所以行车上使用36V及以下安全电压来作为照明用电。
型号及其含义
使用环境
1.海拔高度不超过2500m。
2.环境空气温度最高不超过40℃,最低不低-25℃。
3.空气相对湿度:最湿月的平均最大相对湿度为90%。
4.无剧烈震动和冲动的地方。
5.在无爆炸危陆的介质中,且介质中无足一腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
6.不受雨雪侵袭的场所。
技术参数
相数:单相
容量:50VA~10KVA
输入电压:单相220V、380V
输出电压:12V、24V、36V、220V、380V等(可定制)
频率:50/60Hz
效率:≥90%
绝缘等级:F级、H级、HC级可供选择(常规H级)耐温180°
工作效率:感应式(隔离式)
波形失真:无附加波形失真
绝缘电阻:≥50MΩ
温升:60K
电气强度:工频正弦电压3000V历时1分钟无击穿及闪络现象
过载能力:二倍的额定电流,维持1分钟
执行标准:产品符合VDE0550,?IEC439、JB5555、GB226等国际国家标准
环境温度:-20℃~+50℃
湿度:≤95%RH不结露
海拔高度:<1000米
相对湿度:<90%
冷却方式:干式自冷/风冷
工作场所:无腐蚀性气体及导电粉尘
设计寿命:20年以上
备货情况:常规单相220V/三相380V有现货,具体请联系销售人员
注意:安装场所无严重影响变压器绝缘的气体蒸气、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性气体及导电粉尘
产品特点
1、科学合理的设计,能够的在额定负载中长期有效工作。
2、采用优质全新硅钢片制造,有效减少铁损,提高转换效率。
3、采用高度耐温优质线材绕制,降低变压器自身损耗,并浸绝缘漆烘干。
4、采用H级绝缘材料,耐高温DMD绝缘材料,提高了耐高压强度、绝缘等级,延长使用寿命。
5、专利外观设计,美观、新颖,功率密度大,体积小,空间使用率高。
型号及安装尺寸
型号 | 外形尺寸(mm) | 初级电压 | 次级电压 |
---|---|---|---|
JMB-200VA | 165×155×130 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-250VA | 175×200×150 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-300VA | 175×200×150 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-400VA | 205×230×170 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-500VA | 205×230×170 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-700VA | 230×285×180 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-1000VA | 230×285×180 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-1500VA | 265×320×220 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-2000VA | 265×320×220 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-3000VA | 300×360×235 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-5000VA | 355×360×280 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
JMB-10KVA | 400×380×330 | 380V/220V | 6.3V/12V/24V/36V/220/380V |
订货须知
1、变压器的基本型号、规格、容量及数量;
2、变压器的初(输入)、次级(输出)电压;
3、多组次级电压时需提供各输出电压的容量分配;
4、外形及安装尺寸仅供参考,如要求的尺寸需要改变,须在订货时说明。
注:用户如有特殊要求,本公司可按用户需求精心设计制造。
